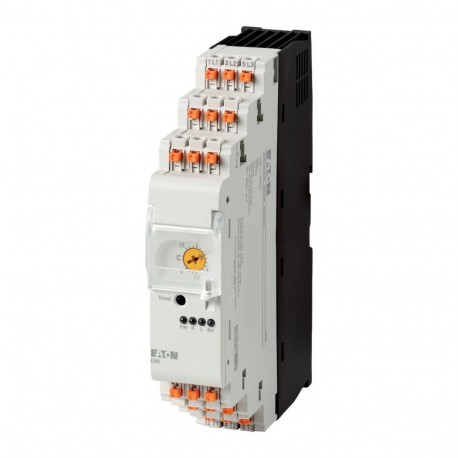

EMS-ROS-T-2,4-24VDC 170105 EMS-ROS-T-2P4-24VDC EATON ELECTRIC Démarreur-inverseur 2,4 A, arrêt d'urgence, av.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

EMS-ROS-T-2,4-24VDC 170105 EMS-ROS-T-2P4-24VDC EATON ELECTRIC Démarreur-inverseur 2,4 A, arrêt d'urgence, av..

EMS-ROS-T-2,4-24VDC

170105

EMS-ROS-T-2P4-24VDC

EATON-MOELLER

Démarreur-inverseur 2,4 A, arrêt d'urgence, avec bobine DC

Démarreur-inverseur, 24 V DC, 0,18 - 2,4 A, Bornes Push-In, arrêt d'urgence, PTB 13 ATEX 3003

Plus de détails


Appareillage industriel basse tension > Combinaison départ moteur

Démarreurs progressifs standard

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Aller au produit alternatif: EMS2-ROS-T-3-24VDC 192394

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Démarreur-inverseur, 24 V DC, 0,18 - 2,4 A, Bornes Push-In, arrêt d'urgence, PTB 13 ATEX 3003
Démarreur-inverseur, Tension de commande: 24 V DC, Conformité aux normes: IEC/EN 60947-4-2, UL508

Gamme de livraison

Cet article n'est disponible que pendant une durée limitée. Article de remplacement : Code article 192394, Type : EMS2-ROS-T-3-24VDC
Gamme
Démarreur-moteur électronique
Fonction de base
Démarreurs-inverseurs (appareils complets)
Description
Démarrage direct
Démarrage inversé
Protection du moteur
arrêt d'urgence
Principe de circuit : étage final de sécurité avec bypass, coupure triphasée.
Conformité, homologation
Protection contre l'explosion (Selon ATEX 94/9/EG)
II (2) G [Ex e] [Ex d] [Ex px]
II (2) D [Ex t] [Ex p]
Certificat d'examen de type CE
PTB 13 ATEX 3003
Puissance moteur
Puissance assignée d'emploi max. moteurs triphasés 50 - 60 HzAC-53a380 V 400 V 415 V [P]
0,06 - 0,75 kW
Plage de réglage du déclencheur sur surcharge[Ir]
0,18 - 2,4 A
Tension de commande
24 V DC
Raccordement
Bornes Push-In
Fonction Arrêt
arrêt d'urgence
Connexion à SmartWire-DT
non

Caractéristiques techniques

Généralités
Conformité aux normes
IEC/EN 60947-4-2
UL508
EncombrementsLargeur
30 mm
EncombrementsHauteur
157 mm
EncombrementsProfondeur
123.5 mm
Poids
0.3 kg
Facilité de montage et gain de place
Profilé chapeau IEC/EN 60715, 35 mm
Degré de protection (IEC/EN 60529, EN50178, VBG4)
IP20
Position de montage
Verticale
Départ moteur en bas
Longévité électrique [manœuvres]
3 x 107
Fréquence de commutation maximale
7200 (temps de pause-impulsion 50:50) Cycles de manœuvres/h
Sections raccordablesConducteur à âme massive
1 x (0,75 - 2,5)
1 x AWG20 - 14 mm2
Sections raccordablesSouple, à embout
2 x (0,75 - 2,5)
1 x AWG20 - 14 mm2
Sections raccordablesRemarque
Longueur min. 10 mm.
Sections raccordablessouples, avec embouts TWIN
2 x (0,75 - 1,5)
2 x AWG20 - 16 mm2
Sections raccordablesRemarque
Longueur min. 10 mm.
Résistance climatique
Température d'emploi environnante
-25 - +60, selon IEC 60068-2-1 °C
Condensation
Eviter la condensation (prendre mesures appropriées).
Stockage [ϑ]
-40 - +80 °C
Circuits principaux
Tension assignée de tenue aux chocs [Uimp]
6000 V AC
Catégorie de surtension/Degré de pollution
III/2
Tension assignée d'emploi [Ue]
42 - 550 V
Courant assigné d'emploiAC-51 [Ie]
0.15 - 2.40 A
Courant assigné d'emploiAC-53a [Ie]
0.15 - 2.4 A
Puissance dissipée [PV]
1.1 - 3.3 W
Puissance dissipée statique, dépendante du courant [Pvs]
1 W
Isolement de base selon IEC/EN60947-1entre tension d'alimentation, de commande et de contact
500 V AC
Isolement de base selon IEC/EN60947-1entre sortie de signal de retour et tension de contact
500 V AC
Séparation sûre selon IEC/EN60947-1entre tension d'alimentation, de commande et de contact
≦ 300 V AC
Séparation sûre selon IEC/EN60947-1entre sortie de signal de retour et tension de contact
≦ 300 V AC
Séparation sûre selon EN 50178entre tension d'alimentation, de commande et de coupure
500 V AC
Séparation sûre selon EN 50178entre sortie de signal de retour et tension de contact
500 V AC
Mesure de courantPlage de réglage du déclencheur sur surcharge[Ir]
0,18 - 2,4 A
Mesure de courantClasse de déclenchement
10 CLASSE
Mesure de courantTemps de récupération [tW]
2 (démarrage manuel)
20 (redémarrage automatique) min.
Mesure de courantContrôle de symétrieMontant Imax> Icourant assigné((Imax- Imin)/Imax)
sous ≧ 33, temps de réponse 120 s
sous ≧ 67, temps de réponse 1,8 s %
Mesure de courantContrôle de symétrieMontant Imax< Icourant assigné((Imax- Imin)/Icourant assigné)
sous ≧ 33, temps de réponse 120 s
sous ≧ 67, temps de réponse 1,8 s %
Tenue aux courts-circuitsCoordination de type “1”Organe de protection contre les courts-circuits
50 kA, 500 V AC : fusible 16 A gG/gL
50 kA, 415 V AC: PKM0-4
15 kA, 415 V AC: PKM0-6,3
Partie commande
Données d'entréeTension d'alimentation [UAUX]
A1 - A2: 24 (-20 - +25 %) V DC
Données d'entréeOndulation résiduelle de la tension d’entrée
≦ 5 %
Données d'entréeTension d'alimentation "ARRET sûr" [UAUX]
< 5 V DC
Données d'entréeCourant d'entrée
40 mA
Données d'entréeRemarque concernant le courant d'entrée
sans signal de retour
Circuit de commande (ON, L, R)Niveau commutation signal bas (low)
-3 - +9.6 V DC V
Circuit de commande (ON, L, R)Niveau de commutation "ARRET sûr"
< 5 V DC V
Circuit de commande (ON, L, R)Niveau commutation signal haut (high)
19.2 - 30 V DC V
Circuit de commande (ON, L, R)Courant d'entrée
5 mA
Sorties signal de confirmationRemarque
contacts 95, 96 ou 98
Sorties signal de confirmationNombre de contactsOF = contact-inverseur
1 OF
Sorties signal de confirmationTension assignée d'emploi [Ue]
250 V AC/DC
Sorties signal de confirmationCourant assigné d'emploiAC-15230 V [Ie]
3 A
Sorties signal de confirmationCourant assigné d'emploiDC-1324 V [Ie]
2 A
Compatibilité électromagnétique (CEM)
Décharges électrostatiques (ESD)Norme appliquée
IEC/EN 61000-4-2, Level 3
Décharges électrostatiques (ESD)Décharge dans l'air
8 kV
Décharges électrostatiques (ESD)Décharge au contact
6 kV
Immunité aux champs électromagnétiques rayonnés aux fréquences radioélectriques (RFI)Norme appliquée
IEC/EN 61000-4-3
Immunité aux champs électromagnétiques rayonnés aux fréquences radioélectriques (RFI)
800 - 1000 MHz: 10
1.4 - 2 GHz: 10
2.0 - 2.7 GHz: 3 V/m
immunité aux perturbations radioélectroniques
EN 55011, classe A (émission parasite transmise par les lignes)
EN 61000-6-3, classe A (émission parasite rayonnée)
Directives d’utilisation
Ce produit est conçu pour une utilisation en milieu industriel (environnement 2). Son utilisation dans le secteur résidentiel (environnement 1) peut entraîner des perturbations radioélectriques imposant la mise en oeuvre de mesures d'antiparasitage supplémentaires.
Transitoires rapides en salves
2
IEC/EN 61000-4-4, niveau 3 kV
Ondes de choc (Surge)
1 kV (symétrique)
2 kV (asymétrique)
selon IEC/EN 61000-4-5
Perturbations conduites (IEC/EN 61000-4-6)
10 V
Grandeurs caractéristiques relevant de la sécurité
Remarques
Coupure sûre.
Voir Manuel de sécurité PU05907001Z.
Température ambiante
40 °C
Valeurs selon EN ISO 13849-1MTTFd[Année]
420
Valeurs selon EN ISO 13849-1Niveau de performance (Performance Level) [PL]
e
Valeurs selon EN ISO 13849-1Catégorie
3
Valeurs selon IEC 62061
λsd [FIT]: 49
λsu [FIT]: 1818
λdd [FIT]: 269
λdu [FIT]: 2,7
SFF [%]: 99,8
DCS [%]: 2,6
DC [%]: 99
PFH [1/h]: 2,7 x 10-9
SIL: 3
Remarques
Coupure sûre.
Voir Manuel de sécurité PU05907001Z.

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
2.4 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0.7 W
Puissance dissipée du matériel, fonction du courant [Pvid]
2 W
Puissance dissipée statique, dépendante du courant [Pvs]
1 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+60 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 7.0

Commutateurs basse tension (EG000017) / Combinaison départ moteur (EC001037)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Dérivation consommateur / dérivation moteur / Combinaison de démarreur moteur ([email protected] [AJZ718013])
type de starter moteur
démarreur-inverseur
avec déclencheur de court-circuit
non
tension d'alimentation de courant nominal Us à CA 50 Hz
0 - 0 V
tension d'alimentation de courant nominal Us à CA 60 Hz
0 - 0 V
tension d'alimentation de courant nominal Us CC
24 - 24 V
type de tension d'actionnement
DC
puissance de fonctionnement nominale, CA-3, 230 V, triphasée
0.37 kW
puissance de fonctionnement nominale, CA-3, 400 V
0.75 kW
puissance nominale, 460 V, 60 Hz, triphasée
0.736 kW
puissance nominale, 575 V, 60 Hz, triphasée
0 kW
courant de fonctionnement nominal Ie
2.4 A
courant de fonctionnement nominal, CA-3, 400 V
2.4 A
réglage de courant du déclencheur de surcharge
0.18 - 2.4 A
intensité de court-circuit nominale conditionnelle, type 1, 480 Y/277 V
0 A
intensité de court-circuit nominale conditionnelle, type 1, 600 Y/347 V
0 A
intensité de court-circuit nominale conditionnelle, type 2, 230 V
0 A
intensité de court-circuit nominale conditionnelle, type 2, 400 V
0 A
nombre de contacts auxiliaires à fermeture
1
nombre de contacts auxiliaires à ouverture
1
température ambiante, limite supérieure sans restriction
60 °C
protection contre les surcharges compensée en température
oui
classe de déclenchement
CLASS 10
type de raccordement du circuit principal
raccordement par borne à ressort
finition du raccordement électrique du circuit auxiliaire / commande
raccordement par borne à ressort
montage possible sur barres profilées
oui
avec transfo
non
nombre de postes de commande
0
adapté à un arrêt d'urgence
oui
classe de coordination selon IEC 60947-4-3
classe 1
nombre de voyants lumineux
4
réinitialisation externe possible
oui
avec fusible
non
indice de protection (IP)
IP20
Degré de protection (NEMA)
autre
protocole pris en charge pour TCP/IP
non
protocole pris en charge pour PROFIBUS
non
protocole pris en charge pour CAN
non
protocole pris en charge pour INTERBUS
non
protocole pris en charge pour ASI
non
protocole pris en charge pour MODBUS
non
protocole pris en charge pour Data-Highway
non
protocole pris en charge pour DeviceNet
non
protocole pris en charge pour SUCONET
non
protocole pris en charge pour LON
non
protocole pris en charge pour PROFINET IO
non
protocole pris en charge pour PROFINET CBA
non
protocole pris en charge pour SERCOS
non
protocole pris en charge pour Foundation Fieldbus
non
protocole pris en charge pour EtherNet/IP
non
protocole pris en charge pour AS-Interface Safety at Work
non
protocole pris en charge pour DeviceNet Safety
non
protocole pris en charge pour INTERBUS-Safety
non
protocole pris en charge pour PROFIsafe
non
protocole pris en charge pour SafetyBUS p
non
protocole pris en charge pour autres systèmes de bus
non
largeur
30 mm
hauteur
157 mm
profondeur
123.5 mm

Homologations

Product Standards
IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14; CE marking
UL File No.
E29096
UL Category Control No.
NLDX, NLDX7
CSA File No.
UL report applies to both US and Canada
North America Certification
UL listed, certified by UL for use in Canada
Specially designed for North America
No

Courbes caractéristiques

Courbe caractéristique
2100DIA-20
Courbe de déclenchement
CLASSE 10

Encombrements

2100DIM-41

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON EMS EN.pdf 1 Mbytes
PDF EATON STARTING CONTROLLING MOTORS EN.pdf 32 Mbytes
EMS-ROS-T-2,4-24VDC EMS-ROS-T-2P4-24VDC 170105 FR_170105.pdf 260 Kbytes EMS-ROS-T-2,4-24VDC EMS-ROS-T-2P4-24VDC 170105 FR_170105.pdf

Commentaires: (0) ▲

Aucun commentaire sur le produit encore.

Écrire commentaire
Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
Recommandez-vous acheter ce produit?
  Captcha
  Écrire commentaire

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
