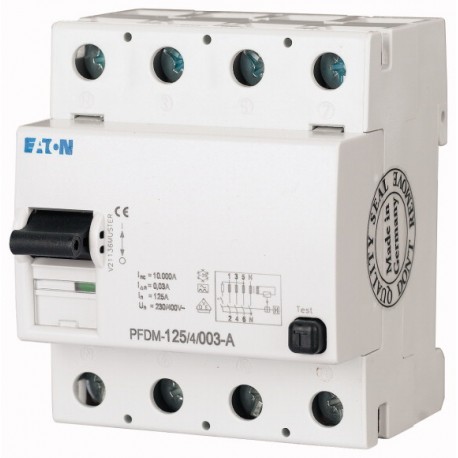

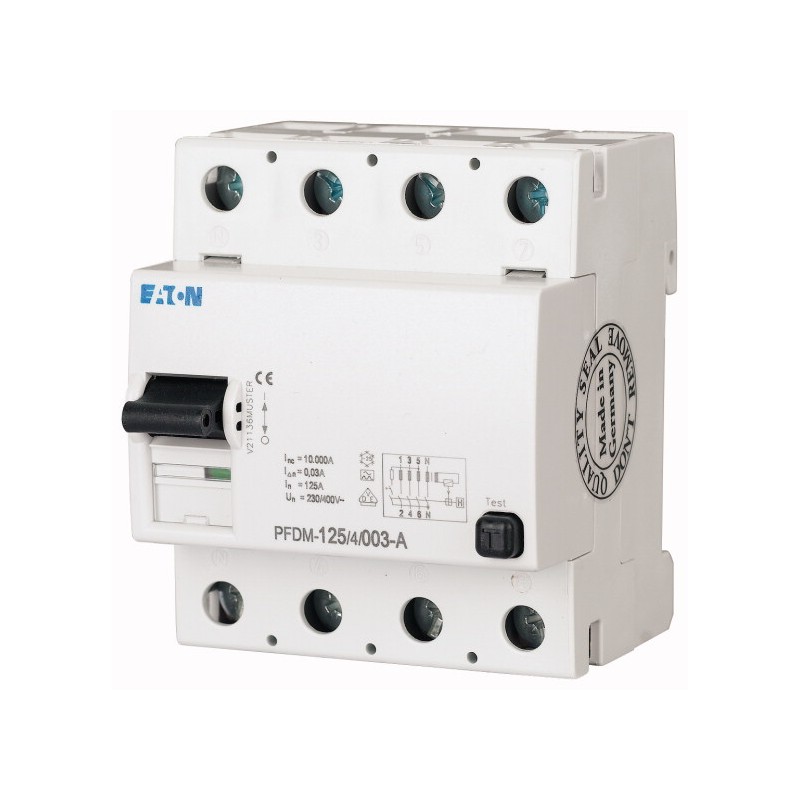

PFDM-125/4/01 235917 XTMCXFA13 EATON ELECTRIC Interrupteur différentiel 125A 4p 100 mA type AC

0/5 - 0 Opiniones

Référence PFDM-125/4/01

Code 235917

Numéro de catalogue: XTMCXFA13

Fabricant: EATON-MOELLER

Description:

Interrupteur différentiel; 125A; 4p; 100 mA; type AC

Plus de détails

Catégories:

Appareillage Modulaire - Industriel

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Garantie, réparation et dévolution.

En savoir plus

▲

Contact auxiliaire, 1F+3O, montage en saillie, borne à boulon

Alternate Catalog No.

XTMCXFA13

Module de contacts auxiliaires, avec éléments de contact mécaniquement liés, Éléments de verrouillage selon EN 50005, Les éléments de verrouillage selon EN 50012 sont à privilégier., Les combinaisons de la version E correspondent à EN 50011 et sont à privilégier., Fonctionnement: pour applications standards, 4, Raccordement: Bornes à vis, Courant assigné d’emploi AC-15 220 V 230 V 240 V: Ie= 4 A, Courant assigné d’emploi AC-15 380 V 400 V 415 V: Ie= 2 A, Nombre de contacts F = contact à fermeture: 1 F, Nombre de contacts O = contact à ouverture: 3 O, Mode de montage: Fixation par l'avant, Utilisation avec: DILEM-10(-G)(…), DILEM-01(-G)(…), DILEM-4(-G)(…), DILER40(-G), DILER31(-G), DILER22, DILEEM-10(-G)(…), DILEEM-01(-G)(…), DILEM12-10(-G)(…), DILEM12-01(-G)(…), Remarques: Éléments de contact mécaniquement liés selon IEC/EN 60947-5-1 Annexe L, dans les modules de contacts auxiliaires ainsi que dans les contacts auxiliaires intégrés des DILE(E)M, Contact auxiliaire à ouverture (non à ouverture retardée) utilisable comme contact miroir selon IEC/EN 60947-4-1 Annexe F, Nombre caract./Exécution Nombre caractéristique: 53 E, 44, 35

[

Gamme de livraison

Equipements complémentaires

Modules de contacts auxiliaires

Description

avec éléments de contact mécaniquement liés
Éléments de verrouillage selon EN 50005
Les éléments de verrouillage selon EN 50012 sont à privilégier.
Les combinaisons de la version E correspondent à EN 50011 et sont à privilégier.

Fonctionnement

pour applications standards

Nombre de pôles

Raccordement

Bornes à vis

Courant assigné d’emploi

AC-15220 V 230 V 240 V [I_e]

4 A

AC-15380 V 400 V 415 V [I_e]

2 A

Nombre de contacts

F = contact à fermeture

1 F

O = contact à ouverture

3 O

Mode de montage

Fixation par l'avant

Schéma

Utilisation avec

DILEM-10(-G)(…)
DILEM-01(-G)(…)
DILEM-4(-G)(…)
DILER40(-G)
DILER31(-G)
DILER22
DILEEM-10(-G)(…)
DILEEM-01(-G)(…)
DILEM12-10(-G)(…)
DILEM12-01(-G)(…)

Remarques

Éléments de contact mécaniquement liés selon IEC/EN 60947-5-1 Annexe L, dans les modules de contacts auxiliaires ainsi que dans les contacts auxiliaires intégrés des DILE(E)M
Contact auxiliaire à ouverture (non à ouverture retardée) utilisable comme contact miroir selon IEC/EN 60947-4-1 Annexe F

Nombre caract./Exécution

Nombre caractéristique

53 E

Avec appareil de base

DILER-40(-G)

Avec appareil de base

DILER-31(-G)

Avec appareil de base

DILER-22

Caractéristiques techniques

Généralités

Conformité aux normes

CEI/EN 60947, VDE 0660, UL, CSA

Longévité mécaniqueavec bobine AC [manœuvres]

10 x 10⁶

Longévité mécaniqueavec bobine DC [manœuvres]

20 x 10⁶

Longévité de l'appareil sous U_e= 240 VAC-15 [manœuvres]

0.2 x 10⁶

Longévité de l'appareil sous U_e= 240 VDCL/R = 50 ms : 2 contacts en série sous I_e= 0.5 A. [manœuvres]

0.15 x 10⁶

Fréquence de manœuvres max. [Man./h]

9000

Résistance climatique

Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30

Température ambianteAppareil nu

-25 - +50 °C

Température ambianteAppareil sous enveloppe

- 25 - 40 °C

Température ambianteTempérature ambiante de stockage

- 40 - 80 °C

Position de montagePosition de montage

quelconque, sauf verticale avec bornes A1/A2 en bas

Tenue aux chocs (IEC/EN 60068-2-27)Onde demi-sinusoïdale 10 msAppareil de base + moduleContact F

10 g

Tenue aux chocs (IEC/EN 60068-2-27)Onde demi-sinusoïdale 10 msAppareil de base + moduleContact O

8 g

Degré de protection

IP20

Capot de protection directs en cas d'actionnement vertical par l'avant (EN 50274)

Sécurité des doigts et du dos de la main assurée

Poids

0.04 kg

Sections raccordablesBornes à visConducteur à âme massive

1 x (0,75 - 2,5)
2 x (0,75 - 2,5) mm²

Sections raccordablesBornes à visConducteur souple avec embout

1 x (0,75 - 1,5)
2 x (0,75 - 1,5) mm²

Sections raccordablesBornes à visâme massive ou multibrins

Unique 18 - 14/Double 18 - 14 AWG

Sections raccordablesBornes à visBoulons de raccordement

M3.5

Sections raccordablesBornes à visTournevis Pozidriv

2 taille

Sections raccordablesBornes à visTournevis pour vis à fente

0.8 x 5.5
1 x 6 mm

Sections raccordablesBornes à visCouple de serrage max.

1.2 Nm

Circuits électriques

Contacts liés positivement à l'intérieur d'un module de contacts auxiliaires (selon IEC 60947-5-1 appendice L)

Oui

Tension assignée de tenue aux chocs [U_imp]

6000 V AC

Catégorie de surtension/Degré de pollution

III/3

Tension assignée d'isolement [U_i]

690 V AC

Tension assignée d'emploi [U_e]

600 V AC

Séparation sûre selon EN 61140entre la bobine et les contacts auxiliaires

300 V AC

Séparation sûre selon EN 61140entre contacts auxiliaires

300 V AC

Courant assigné d'emploiCourant thermique conventionnel 1 pôleRemarque

Sous température ambiante max. admissible

Courant assigné d'emploiCourant thermique conventionnel 1 pôleCourant thermique conventionnel [I_th]

10 A

Courant assigné d'emploiAC-15220 V 230 V 240 V [I_e]

4 A

Courant assigné d'emploiAC-15380 V 400 V 415 V [I_e]

2 A

Courant assigné d'emploiAC-15500 V [I_e]

1.5 A

Courant assigné d'emploiDC

Conditions d'enclenchement et de coupure en DC-13, L/R constant selon indications.

Courant assigné d'emploiDCDC L/R {unicode_image code_point="2266"} 15 msPôles en série :1 [24 V]

2.5 A

Courant assigné d'emploiDCDC L/R {unicode_image code_point="2266"} 15 msPôles en série :2 [60 V]

2.5 A

Courant assigné d'emploiDCDC L/R {unicode_image code_point="2266"} 15 msPôles en série :3 [110 V]

1.5 A

Courant assigné d'emploiDCDC L/R {unicode_image code_point="2266"} 15 msPôles en série :3 [220 V]

0.5 A

Courant assigné d'emploiFiabilité des contacts [Taux de défaillances]

< 10^-8, < 1 défaut sur 100 millions de manœuvres
(sous U_e= 24 V DC, U_min= 17 V, I_min= 5,4 mA) λ

Tenue aux courts-circuits sans soudurePar disjoncteur (calibre max.)220 V 230 V 240 V

4 PKZM0

Tenue aux courts-circuits sans soudurePar disjoncteur (calibre max.)380 V 400 V 415 V

4 PKZM0

Tenue aux courts-circuits sans soudurePar fusible (calibre max.)500 V

6 A gG/gL

Tenue aux courts-circuits sans soudurePar fusible (calibre max.)500 V

10 A rapide

Pertes par effet Joule sous I_thavec bobine CA

1.5 W

Pertes par effet Joule sous I_thavec bobine CC

1.5 W

Pertes par effet Joule sous I_thPertes par effet Joule par circuit électrique auxiliaire sous I_e(AC-15/230 V)

0.24 W

Caractéristiques électriques homologuées

Contacts auxiliairesPilot DutyAvec bobine AC

A600

Contacts auxiliairesPilot DutyAvec bobine DC

P300

Contacts auxiliairesGeneral UseAC

600 V

Contacts auxiliairesGeneral UseAC

10 A

Contacts auxiliairesGeneral UseDC

250 V

Contacts auxiliairesGeneral UseDC

0.5 A

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception

Courant assigné d'emploi pour indication de la puissance dissipée [I_n]

4 A

Puissance dissipée par pôle, en fonction du courant [P_vid]

0.24 W

Puissance dissipée du matériel, fonction du courant [P_vid]

0 W

Puissance dissipée statique, dépendante du courant [P_vs]

0 W

Pouvoir d'émission de puissance dissipée [P_ve]

0 W

Température d’emploi min.

-25 °C

Température d’emploi max.

+50 °C

Certificat d'homologation IEC/EN 61439

10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
