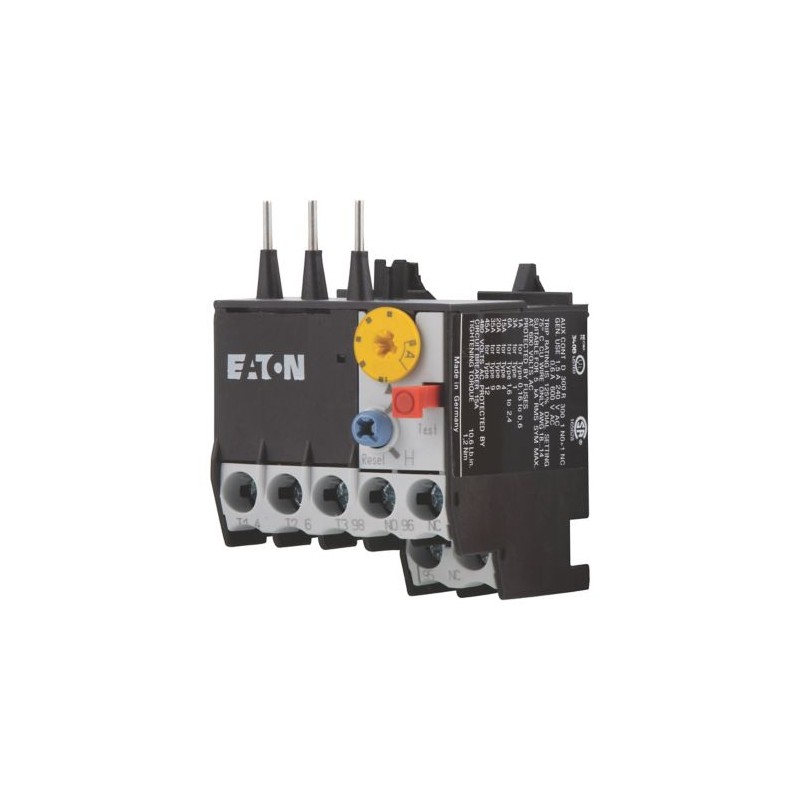

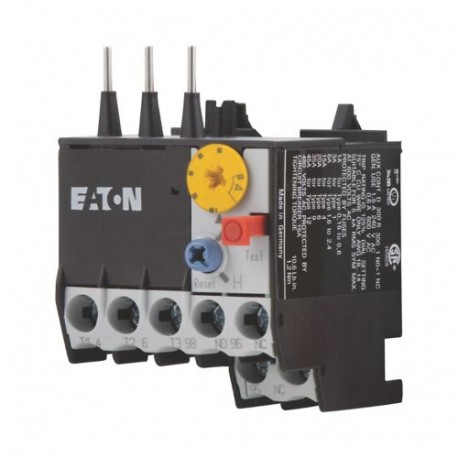

ZE-6 014565 XTOM006AC1 EATON ELECTRIC Relais thermique, 4-6A, 1F+1O

ZE-6

014565

XTOM006AC1

EATON-MOELLER

Relais thermique, 4-6A, 1F+1O

Relais de surcharge; 4-6 A; 1 NON + 1 NC; Assemblage direct dans DILE.. M

Plus de détails


Appareillage industriel basse tension > Relais thermique de protection contre les surcharges

Relais thermiques

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $44.68
Prix unitaire: $44.68

Quantité Prix
1+$44.68
3+$40.48
5+$37.13
7+$35.46
10+$34.25
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Achetés habituellement ensemble

En savoir plus



Relais thermique, 4-6A, 1F+1O
Relais thermique, Gamme: Relais thermiques à bilames ZE pour petits contacteurs, Sensibilité au manque de phase: IEC/EN 60947, VDE 0660 partie 102, Description: Bouton TEST/ARRET, Bouton de réarmement Manuel/Auto, Déclenchement libre, Mode de montage: Montage direct, Contacts auxiliaires F = contact à fermeture: 1 F, Contacts auxiliaires O = contact à ouverture: 1 O, Utilisation avec: DILEM, DIULEM/21/MV, Conformité aux normes: IEC/EN 60947, VDE 0660, UL, CSA, Degré de protection: IP20

Gamme de livraison

Gamme
Relais thermiques à bilames ZE pour petits contacteurs
Sensibilité au manque de phase
IEC/EN 60947, VDE 0660 partie 102
Description
Bouton TEST/ARRET
Bouton de réarmement Manuel/Auto
Déclenchement libre
Mode de montage
Montage direct
Plage de réglage
Déclencheur sur surcharge[Ir]
4 - 6 A
Contacts auxiliaires
F = contact à fermeture
1 F
O = contact à ouverture
1 O
Utilisation avec
DILEM
DIULEM/21/MV
Protection contre les courts-circuits
Coordination de type « 1 »[gG/gL]
35 A
Coordination de type « 2 »[gG/gL]
20 A
Remarques

Déclencheur de surcharge : classe de déclenchement 10 A

Protection contre les courts-circuits : observez le fusible maximum admissible du contacteur avec un montage de dispositif direct.

Adaptation à la protection des moteurs Ex e

II(2)G [Ex d] [Ex e] [Ex px]
II(2)D [Ex p] [Ex t]

PTB 10 ATEX 3014

Consultez le manuel MN03407003Z-DE/EN.

Remarques

En cas de montage en série, respecter une distance minimale de 5 mm entre les relais thermiques.

1 Contacteurs de puissance

Caractéristiques techniques

Généralités
Conformité aux normes
IEC/EN 60947, VDE 0660, UL, CSA
Résistance climatique
Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30
Température ambiante
Plage de fonctionnement selon IEC/EN 60947
PTB: -5 °C - +55 °C
Température ambianteAppareil nu
-25 - +50 °C
Température ambianteAppareil sous enveloppe
- 25 - 40 °C
Compensation de température
continue
Poids
0.078 kg
Tenue aux chocs
10
Semi-sinusoïdal
Durée de choc 10 ms g
Degré de protection
IP20
Capot de protection directs en cas d'actionnement vertical par l'avant (EN 50274)
Sécurité des doigts et du dos de la main assurée
Altitude d’installation
max. 2000 m
Circuits principaux
Tension assignée de tenue aux chocs [Uimp]
6000 V AC
Catégorie de surtension/Degré de pollution
III/3
Tension assignée d'isolement [Ui]
690 V
Tension assignée d'emploi [Ue]
690 V AC
Séparation sûre selon EN 61140entre contacts auxiliaires et circuits principaux
300 V AC
Séparation sûre selon EN 61140entre pôles principaux
300 V AC
Erreur résiduell de compensation de température > 40 ºC
≦ 0.25 %/K
Pertes par effet Joule (3 pôles)Réglage minimal
2.5 W
Pertes par effet Joule (3 pôles)réglage maximal
5.4 W
Sections raccordablesConducteur à âme massive
1 x (0,75 - 2,5) mm2
Sections raccordablesConducteur souple avec embout
1 x (0,5 - 1,5) mm2
Sections raccordablesâme massive ou multibrins
18 - 14 AWG
Vis de raccordement
M3,5
Couple de serrage
1,2 Nm
Longueur à dénuder
8 mm
OutilsTournevis Pozidriv
2 taille
OutilsTournevis pour vis à fente
0.8 x 5.5 mm
Circuits auxiliaires et de commande
Tension assignée de tenue aux chocs [Uimp]
4000 V
Catégorie de surtension/Degré de pollution
III/3
Sections raccordablesConducteur à âme massive
1 x (0,75 - 2,5)
2 x (0,75 - 2,5) mm2
Sections raccordablesConducteur souple avec embout
1 x (0,5 - 1,5)
2 x (0,5 - 1,5) mm2
Sections raccordablesâme massive ou multibrins
2 x (18 - 12) AWG
Couple de serrage
1,2 Nm
Longueur à dénuder
8 mm
OutilsTournevis Pozidriv
2 taille
Tension d'isolement assigné du circuit auxiliaire [Ui]
500 V AC
Tension assignée d'emploi [Ue]
500 V AC
Séparation sûre selon EN 61140et entre les contacts auxiliaires eux-mêmes
250 V AC
Courant thermique conventionnel [Ith]
6 A
Courant assigné d’emploi [Ie]AC-15à fermeture120 V [Ie]
1.5 A
Courant assigné d’emploi [Ie]AC-15à fermeture220 V 230 V 240 V [Ie]
1.5 A
Courant assigné d’emploi [Ie]AC-15à fermeture380 V 400 V 415 V [Ie]
0.7 A
Courant assigné d’emploi [Ie]AC-15à fermeture500 V [Ie]
0.5 A
Courant assigné d’emploi [Ie]AC-15Contact à ouverture120 V [Ie]
1.5 A
Courant assigné d’emploi [Ie]AC-15Contact à ouverture220 V 230 V 240 V [Ie]
1.5 A
Courant assigné d’emploi [Ie]AC-15Contact à ouverture380 V 400 V 415 V [Ie]
0.7 A
Courant assigné d’emploi [Ie]AC-15Contact à ouverture500 V [Ie]
0.5 A
Courant assigné d’emploi [Ie]DC L/R ≦ 15 ms
Conditions d'enclenchement et de coupure en DC-13, L/R constant selon indications.
Courant assigné d’emploi [Ie]DC L/R ≦ 15 ms24 V [Ie]
0.9 A
Courant assigné d’emploi [Ie]DC L/R ≦ 15 ms60 V [Ie]
0.75 A
Courant assigné d’emploi [Ie]DC L/R ≦ 15 ms110 V [Ie]
0.4 A
Courant assigné d’emploi [Ie]DC L/R ≦ 15 ms220 V [Ie]
0.2 A
Tenue aux courts-circuits sans soudurepar fusible calibre max.
4 A gG/gL
Remarques
Remarques
Température ambiante : plage de fonctionnement IEC/EN 60947, PTB : -5°C à +50°C
Sections raccordables des circuits principaux, conducteurs à âme massive ou souples à embout : en cas de raccordement de 2 conducteurs, utiliser la même section.
Caractéristiques électriques homologuées
Contacts auxiliairesPilot DutyAvec bobine AC
D300
Contacts auxiliairesPilot DutyAvec bobine DC
R300
Contacts auxiliairesGeneral UseAC
240 V/1,5 A
600 V/0,6 A V
Short Circuit Current RatingValeur nominale de baseRemarques
Disjoncteur pour 480 V max.
Short Circuit Current RatingValeur nominale de baseCourant nominal de court-circuit (SCCR)
5 kA
Short Circuit Current RatingValeur nominale de baseFusible max.
20 A
Short Circuit Current RatingValeur nominale de basemax. CB
15 A

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
6 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
1.8 W
Puissance dissipée du matériel, fonction du courant [Pvid]
5.4 W
Puissance dissipée statique, dépendante du courant [Pvs]
0 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+50 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 9.0

Low-voltage industrial components (EG000017) / Relais thermique de protection contre les surcharges (EC000106)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Appareil de protection contre les surcharges / Relais de surcharge thermique (ecl@ss13-27-37-15-01 [AKF075019])
plage de courant ajustable
4 - 6 A
tension de fonctionnement nominale max. Ue
690 V
mode de pose
montage direct
type de raccordement du circuit principal
raccordement à vis
nombre de contacts auxiliaires à ouverture
1
nombre de contacts auxiliaires à fermeture
1
nombre de contacts auxiliaires à deux directions
0
classe de déclenchement
CLASSE 10 A
entrée pour fonction de remise à zéro
non
fonction reset automatique
oui
bouton-poussoir de remise à zéro
oui

Homologations

Product Standards
UL 508; CSA-C22.2 No. 14; IEC/EN 60947-4-1; IEC/EN 60947-5-1; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
12528
CSA Class No.
3211-03
North America Certification
UL listed, CSA certified
Specially designed for North America
No
Suitable for
Branch circuits
Max. Voltage Rating
600 V AC
Degree of Protection
IEC: IP20, UL/CSA Type: -

Datasheet - PDF
