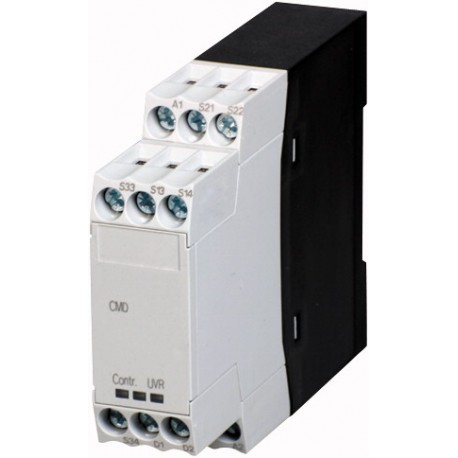

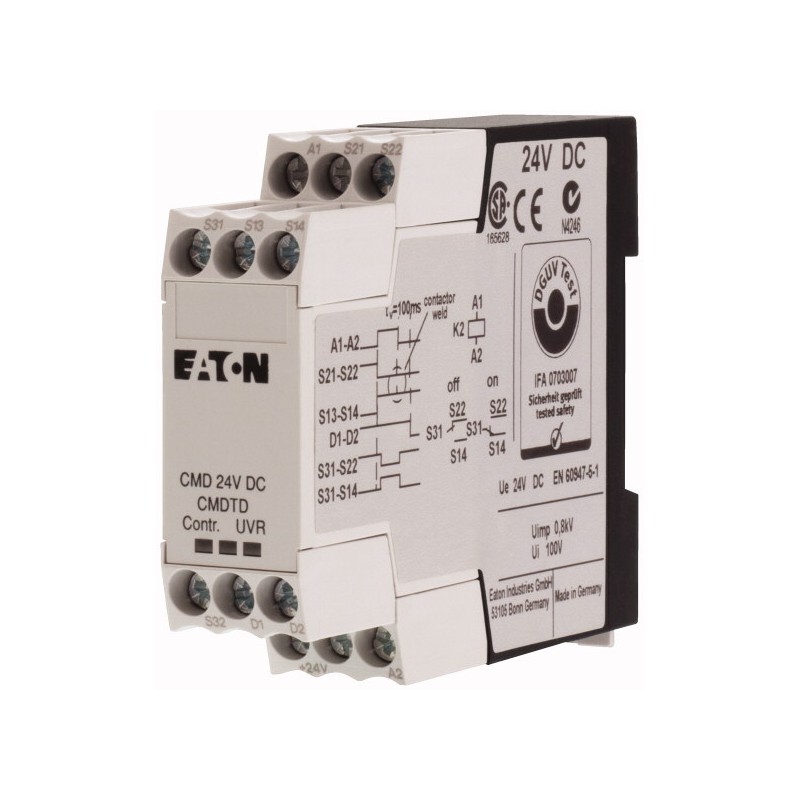

CMD(24VDC) 106170 CMDTD EATON ELECTRIC Relais de surveillance pour contacteurs, 24V DC
CMD(24VDC)
106170
CMDTD
EATON-MOELLER
Relais de surveillance pour contacteurs, 24V DC
Appareillage industriel basse tension > Contacteur auxiliaire, relais
Accessoires KDIL
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
En savoir plus
▲Relais de surveillance pour contacteurs, 24V DC
Relais de surveillance pour contacteurs pour applications d'arrêt d'urgence de sécurité jusqu'au niveau de performance PLe. Surveillance fiable du déclenchement du contacteur. Réduction du câblage du courant principal rend superflu le montage redondant de contacteurs.
Caractéristiques techniques
Généralités
Conformité aux normes
IEC/EN 60947-5-1
UL
CSA
UL
CSA
Longévité mécaniqueavec bobine DC [manœuvres]
3 x 106
Fréquence de manœuvres max.Puissance assignée d'emploi AC-1 500 V [manœuvres]
9000 x 106
Résistance climatique
Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30
Chaleur humide cyclique, selon IEC 60068-2-30
Température ambianteAppareil nu
-5 - +50 °C
Température ambianteStockage
- 40 - 80 °C
Position de montage
Quelconque
Tenue aux chocs (IEC/EN 60068-2-27)Onde demi-sinusoïdale 10 msContact F
4 g
Tenue aux chocs (IEC/EN 60068-2-27)Onde demi-sinusoïdale 10 msContact O
4 g
Degré de protection
IP20
Capot de protection directs en cas d'actionnement vertical par l'avant (EN 50274)
Sécurité des doigts et du dos de la main assurée
Poids
0.13 kg
Sections raccordablesConducteur à âme massive
1 x (0,5 - 2,5)
2 x (0,5 - 1,5) mm2
2 x (0,5 - 1,5) mm2
Sections raccordablesConducteur souple avec embout
1 x (0,5 - 2,5)
2 x (0,5 - 1,5) mm2
2 x (0,5 - 1,5) mm2
Sections raccordablesâme massive ou multibrins
Simple 20 - 14/Double 20 - 16 AWG
Sections raccordablesLongueur à dénuder
6 mm
Boulons de raccordement
M3.5
Tournevis Pozidriv
2 taille
Tournevis pour vis à fente
0.8 x 5.5
1 x 6 mm
1 x 6 mm
Couple de serrage max.
1.2 Nm
Circuits électriques
Tension assignée de tenue aux chocs [Uimp]
800 V AC
Catégorie de surtension/Degré de pollution
III/3
Tension assignée d'isolement [Ui]
100 V AC
Tension assignée d'emploi [Ue]
DC 24 V
Tenue aux courts-circuits sans soudurePar fusible (calibre max.)500 V
2 A gG/gL
Circuits magnétiques
Plage de fonctionnementTension de fermetureavec bobine AC[appel]
0.85 - 1.1 x Uc
Plage de fonctionnementTension de fermeturebobine à DC [Appel][appel]
0.85 - 1.1 x Uc
ConsommationAC [Maintien]
4 W
Consommationavec bobine DC [appel = maintien]
4 W
Facteur de marche
100 % FM
Temps de commutation des contactsCMD [ tu]
< 100 ± 20 % ms
Remarques
Remarques
Courant assigné d'emploi DC-13 : conditions de fermeture et d'ouverture selon DC-13, L/R constant selon indications.
Protection contre les courts-circuits, fusible max. : courbes caractéristiques temps/courant selon feuillet superposable « Fusibles » (nous consulter)
Tension d'appel avec bobine à courant continu : tension continue exclusivement, redresseur à pont triphasé ou redresseur à pont à deux impulsions.
Protection contre les courts-circuits, fusible max. : courbes caractéristiques temps/courant selon feuillet superposable « Fusibles » (nous consulter)
Tension d'appel avec bobine à courant continu : tension continue exclusivement, redresseur à pont triphasé ou redresseur à pont à deux impulsions.
Vérification de la conception selon IEC/EN 61439
Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
0 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
2.29 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-5 °C
Température d’emploi max.
+50 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 7.0
Commutateurs basse tension (EG000017) / Contacteur auxiliaire, relais (EC000196)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Contacteur (BT) / Contacteur auxiliaire (BT) ([email protected] [AAB716014])
tension d'alimentation de courant nominal Us à CA 50 Hz
0 - 0 V
tension d'alimentation de courant nominal Us à CA 60 Hz
0 - 0 V
tension d'alimentation de courant nominal Us CC
24 - 24 V
type de tension d'actionnement
DC
courant de fonctionnement nominal, 400 V
0 A
type de raccordement du circuit auxiliaire
borne à vis
mode de pose
rail DIN
interface
non
nombre de contacts auxiliaires à ouverture
1
nombre de contacts auxiliaires à fermeture
1
nombre de contacts auxiliaires à ouverture, commutation retardée
0
nombre de contacts auxiliaires à fermeture, à action avancée
0
avec affichage LED
oui
nombre de contacts auxiliaires à deux directions
0
commande manuelle possible
non
Homologations
Product Standards
IEC/EN 60947-4-1; CSA-C22.2 No. 14-10; ANSI/UL 508; CE marking
CSA File No.
012528
CSA Class No.
3211-04, 3211-84 (Certified to US Standards)
North America Certification
CSA certified
Encombrements
CMD(...)
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF EATON SWITCHING PROTECTING MOTORS EN.pdf | 34 Mbytes |
|
| CMD(24VDC) CMDTD 106170 FR_106170.pdf | 180 Kbytes |
|
