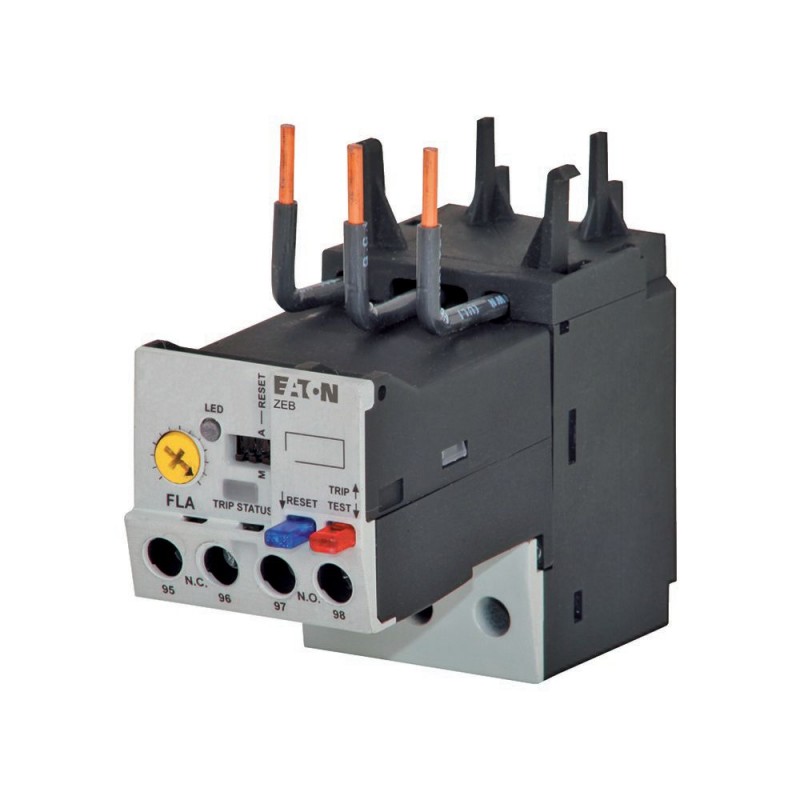

ZEB12-20 136482 XTOE020BCS EATON ELECTRIC Relais de surcharge, électronique, 4-20A
ZEB12-20
136482
XTOE020BCS
EATON-MOELLER
Relais de surcharge, électronique, 4-20A
ZEB12-20
Appareillage industriel basse tension > Relais électronique de protection contre les surcharges
Interrupteurs de protection de moteur électroniques
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Achetés habituellement ensemble
▲En savoir plus
▲Relais de surcharge, électronique, 4-20A
Relais thermique, Gamme: Relais de protection électroniques ZEB, Sensibilité au manque de phase: IEC/EN 60947, VDE 0660 partie 102, Description: Bouton TEST/ARRET, Bouton-poussoir de réarmement, Possibilité de choisir réarmement manuel/auto, Protection en cas de démarrage difficile (Class 10A-30), Mode de montage: Montage direct, Contacts auxiliaires F = contact à fermeture: 1 F, Contacts auxiliaires O = contact à ouverture: 1 O, Utilisation avec: DILM7, DILM9, DILM12, DILM15, DIULM7, DIULM9, DIULM12, SDAINLM12, SDAINLM16, SDAINLM22, Conformité aux normes: IEC/EN 60947, VDE 0660, UL, CSA, Degré de protection: IP20
Gamme de livraison
Gamme
Relais de protection électroniques ZEB
Sensibilité au manque de phase
IEC/EN 60947, VDE 0660 partie 102
Description
Bouton TEST/ARRET
Bouton-poussoir de réarmement
Possibilité de choisir réarmement manuel/auto
Protection en cas de démarrage difficile (Class 10A-30)
Bouton-poussoir de réarmement
Possibilité de choisir réarmement manuel/auto
Protection en cas de démarrage difficile (Class 10A-30)
Mode de montage
Montage direct
Protection contre les défauts à la terre
Protection contre les défauts à la terre
sans
Plage de réglage
Déclencheur sur surcharge
[Ir]
[Ir]4 - 20 A
Contacts auxiliaires
F = contact à fermeture
1 F
O = contact à ouverture
1 O
Utilisation avec
DILM7
DILM9
DILM12
DILM15
DIULM7
DIULM9
DIULM12
SDAINLM12
SDAINLM16
SDAINLM22
DILM9
DILM12
DILM15
DIULM7
DIULM9
DIULM12
SDAINLM12
SDAINLM16
SDAINLM22
Conformité, homologation
Protection contre l'explosion (Selon ATEX 94/9/EG)
II(2)GD [Ex d] [Ex e] [Ex tb]
Certificat d'examen de type CE
SIRA 13 ATEX 9348X
Caractéristiques techniques
Généralités
Conformité aux normes
IEC/EN 60947, VDE 0660, UL, CSA
Résistance climatique
Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30
Chaleur humide cyclique, selon IEC 60068-2-30
Température ambianteAppareil nu
-25 - +65 °C
Température ambianteTempérature ambiante nu max.
65 °C
Température ambianteAppareil sous enveloppeTempérature ambiante sous enveloppe max.
65 °C
Tenue aux chocs
15
Durée de choc 10 ms
selon IEC 60068-2-27 g
Durée de choc 10 ms
selon IEC 60068-2-27 g
Degré de protection
IP20
Capot de protection directs en cas d'actionnement vertical par l'avant (EN 50274)
Sécurité des doigts et du dos de la main assurée
Altitude d’installation
max. 2000 m
Circuits principaux
Tension assignée de tenue aux chocs [Uimp]
6000 V AC
Catégorie de surtension/Degré de pollution
III/3
Tension assignée d'isolement [Ui]
690 V AC
Tension assignée d'emploi [Ue]
690 V AC
Fréquence assignée [f]
50/60 Hz
Séparation sûre selon EN 61140entre contacts auxiliaires et circuits principaux
600 V AC
Séparation sûre selon EN 61140entre pôles principaux
600 V AC
Sections raccordablesConducteur à âme massive
1 x 1,5 - 16 mm2
Sections raccordablesâme massive ou multibrins
1 x 14 - 4 AWG
Longueur à dénuder
13 mm
Circuits auxiliaires et de commande
Tension assignée de tenue aux chocs [Uimp]
6000 V
Catégorie de surtension/Degré de pollution
III/3
Sections raccordablesConducteur à âme massive
2 x (0,75 - 4) mm2
Sections raccordablesConducteur souple avec embout
2 x (0,75 - 2,5) mm2
Sections raccordablesâme massive ou multibrins
2 x (18 - 12) AWG
Vis de raccordement
M3,5
Couple de serrage
0,8 - 1,2 Nm
Couple de serrage
7 lb-in
Longueur à dénuder
8 mm
OutilsTournevis Pozidriv
2 taille
OutilsTournevis pour vis à fente
1 x 6 mm
Tension d'isolement assigné du circuit auxiliaire [Ui]
500 V AC
Tension assignée d'emploi [Ue]
500 V AC
Séparation sûre selon EN 61140et entre les contacts auxiliaires eux-mêmes
240 V AC
Courant thermique conventionnel [Ith]
5 A
Courant assigné d’emploi [Ie]AC-15à fermeture120 V [Ie]
1.5 A
Courant assigné d’emploi [Ie]AC-15à fermeture220 V 230 V 240 V [Ie]
1.5 A
Courant assigné d’emploi [Ie]AC-15à fermeture380 V 400 V 415 V [Ie]
0.5 A
Courant assigné d’emploi [Ie]AC-15à fermeture500 V [Ie]
0.5 A
Courant assigné d’emploi [Ie]AC-15Contact à ouverture120 V [Ie]
1.5 A
Courant assigné d’emploi [Ie]AC-15Contact à ouverture220 V 230 V 240 V [Ie]
1.5 A
Courant assigné d’emploi [Ie]AC-15Contact à ouverture380 V 400 V 415 V [Ie]
0.9 A
Courant assigné d’emploi [Ie]AC-15Contact à ouverture500 V [Ie]
0.8 A
Courant assigné d’emploi [Ie]DC L/R ≦ 15 ms
Conditions d'enclenchement et de coupure en DC-13, L/R constant selon indications.
Courant assigné d’emploi [Ie]DC L/R ≦ 15 ms24 V [Ie]
0.9 A
Courant assigné d’emploi [Ie]DC L/R ≦ 15 ms60 V [Ie]
0.75 A
Courant assigné d’emploi [Ie]DC L/R ≦ 15 ms110 V [Ie]
0.4 A
Courant assigné d’emploi [Ie]DC L/R ≦ 15 ms220 V [Ie]
0.2 A
Tenue aux courts-circuits sans soudurepar fusible calibre max.
6 A gG/gL
Caractéristiques électriques homologuées
Contacts auxiliairesPilot DutyAvec bobine AC
B600
Contacts auxiliairesPilot DutyAvec bobine DC
R300
Short Circuit Current Rating600 V High FaultCourant nominal de court-circuit SCCR (fusible)
100 kA
Short Circuit Current Rating600 V High FaultFusible max.
30 Class J A
Vérification de la conception selon IEC/EN 61439
Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
20 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0.77 W
Puissance dissipée du matériel, fonction du courant [Pvid]
2.31 W
Puissance dissipée statique, dépendante du courant [Pvs]
0 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+65 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 9.0
Low-voltage industrial components (EG000017) / Relais électronique de protection contre les surcharges (EC001080)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Appareil de protection contre les surcharges / Relais de surcharge électronique (ecl@ss13-27-37-15-02 [AKF076019])
mode de pose
montage direct
type de raccordement du circuit principal
raccordement à vis
plage de courant ajustable
4 - 20 A
alimentation externe requise
non
tension d'alimentation de courant nominal à CA 50 Hz
0 - 0 V
tension d'alimentation de courant nominal à CA 60 Hz
0 - 0 V
tension d'alimentation de courant nominal CC
0 - 0 V
type de tension d'actionnement
nombre de contacts auxiliaires à ouverture
1
nombre de contacts auxiliaires à fermeture
1
nombre de contacts auxiliaires à deux directions
0
type de tension de fonctionnement
AC
tension de fonctionnement CA 50 Hz
230 - 690 V
tension de fonctionnement CA 60 Hz
230 - 690 V
tension de fonctionnement CC
0 - 0 V
courant de commutation assigné
A
classe de déclenchement
ajustable
fonction reset automatique
oui
entrée pour fonction de remise à zéro
non
bouton-poussoir de remise à zéro
oui
largeur
45 mm
hauteur
110 mm
profondeur
108 mm
Homologations
Product Standards
UL 508; CSA-C22.2 No. 14; IEC/EN 60947-4-1; CE marking
UL File No.
E1230
UL Category Control No.
NKCR
CSA File No.
2290956
CSA Class No.
3211-03
North America Certification
UL listed, CSA certified
Specially designed for North America
No
Suitable for
Branch circuits
Max. Voltage Rating
600 V AC
Degree of Protection
IEC: IP20, UL/CSA Type: -
