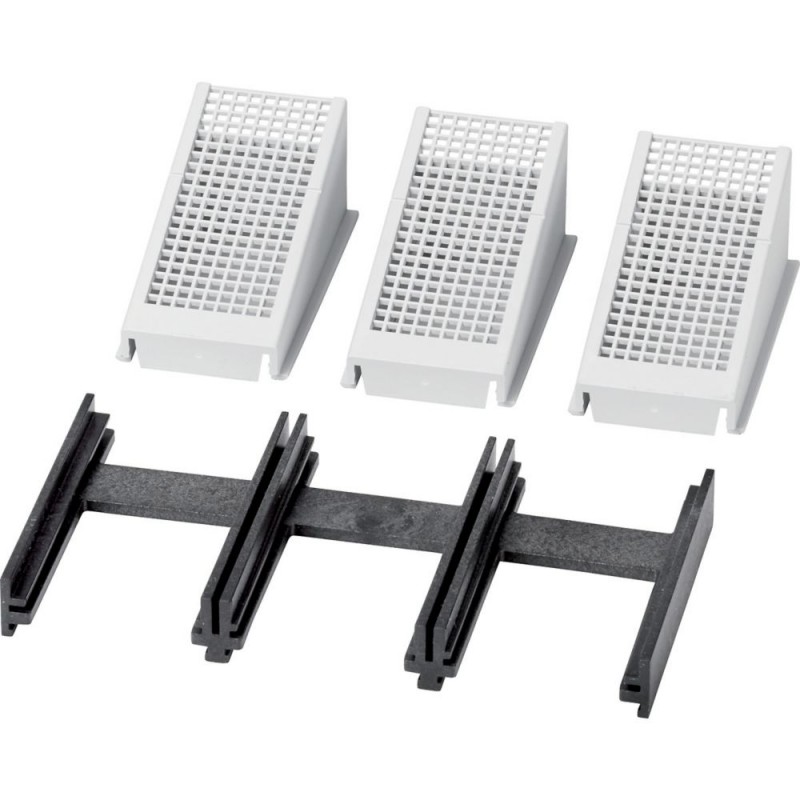

NZM3-XIPK 266804 0004358891 EATON ELECTRIC Protection des doigts, IP2X, 3p, taille 3
NZM3-XIPK
266804
0004358891
EATON-MOELLER
Protection des doigts, IP2X, 3p, taille 3
Appareillage industriel basse tension > Séparation de phases pour disjoncteur
Accessoires NZM
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Achetés habituellement ensemble
▲En savoir plus
▲Protection des doigts, IP2X, 3p, taille 3
Equipements complémentaires optionnels pour la gamme des disjoncteurs NZM : grand choix d’applications pour le marché mondial. Flexibilité et simplicité du montage grâce aux groupes fonctionnels modulaires. Remarques : la référence contient des éléments pour raccordement par le haut ou par le bas d'appareils 3 et 4 pôles. Augmentation de la protection contre les contacts directs à IP2X. Protection en cas de contact avec l'alvéole de raccordement lors du raccordement de câbles dans la borne à cage. Pour 2 conducteurs de section max. de 70 mm². non combinable avec la pièce de connexion pour lignes de commande NZM-XSTK. Utilisable pour : NZM3(-4), PN3(-4), N3(-4)
Gamme de livraison
Gamme
Equipements complémentaires
norme / homologation
IEC
Equipements complémentaires
Protection des doigts IP2X
Nombre de pôles
tripolaire
Nombre de conducteurs
tripolaire
Taille
NZM3
Equipements complémentaires
Technique de raccordement
Equipements complémentaires
Protection des doigts IP2X
Utilisation avec
NZM3, PN3, N3
Utilisation pour
pour borne à cage
Remarques
La référence contient des éléments destinés à un raccordement par le haut ou le bas de disjoncteurs 3 ou 4 pôles.
Augmentation de la protection contre les contacts directs à IP2X
Protection en cas de contact avec l'alvéole de raccordement lors du raccordement de câbles dans la borne à cage.
Avec 2 conducteurs section max. 70 mm2.
Ne se combine pas avec le raccordement de ligne de commande NZM-XSTK.
Vérification de la conception selon IEC/EN 61439
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 9.0
Low-voltage industrial components (EG000017) / Séparation de phases pour disjoncteur (EC002035)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Interrupteur de puissance (BT, < 1 kV) / Séparateur de phase pour disjoncteur (ecl@ss13-27-37-04-25 [ACN959016])
modèle
autre
Homologations
North America Certification
UL/CSA certification not required
Datasheet - PDF
