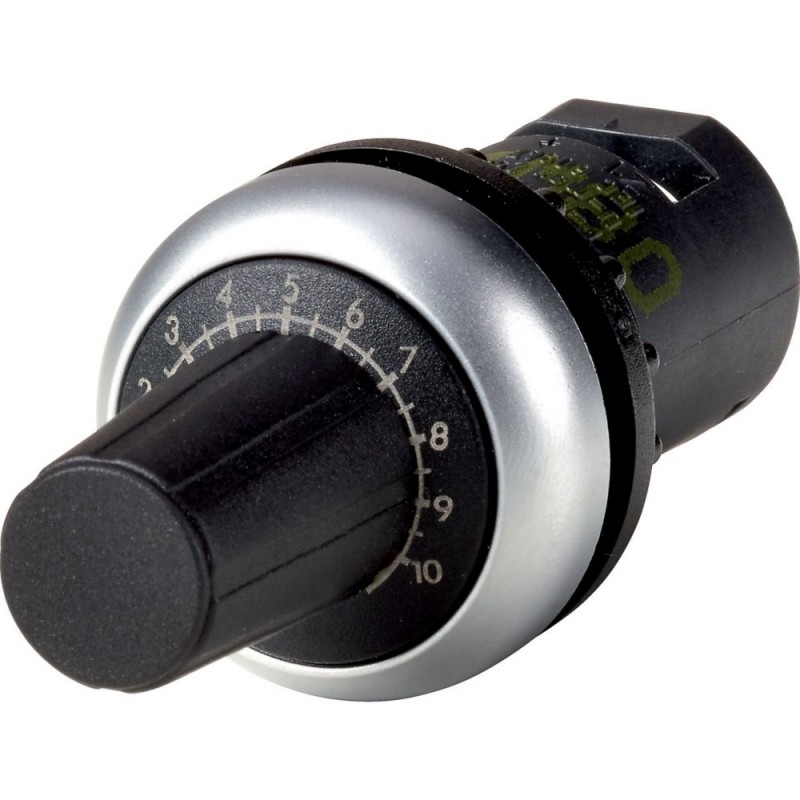

M22-R*-*-RH 288863 EATON ELECTRIC Potentiomètre, construction robuste, valeur selon indications client
M22-R*-*-RH
288863
-
EATON-MOELLER
Potentiomètre, construction robuste, valeur selon indications client
Potentiomètre; 22 mm; Contrôle robuste; Valeur personnalisable; Anneau en titane
Appareillage industriel basse tension > Potentiomètre pour appareils de commande
Moyens de contrôle et de signalisation
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Achetés habituellement ensemble
▲En savoir plus
▲Potentiomètre, construction robuste, valeur selon indications client
Potentiomètre, Design RMQ: Classique, Identificateur de type: M22, Diamètre de perçage: 22.5 mm, Appareil individuel, Description: 3 raccordements par vis séparés, Précision de la valeur de résistance: ± 10 % (linéaire), Avec gros bouton-poussoir, Résistance: Sélectionnable, ? Remarque, Puissance assignée: P= 0.5 W, Degré de protection: IP66, Collerette titane, Connexion à SmartWire-DT: non, Conformité aux normes: IEC/EN 60947, VDE 0660
Gamme de livraison
Design RMQ
Classique
Identificateur de type
M22
Diamètre de perçage [⌀]
22.5 mm
Fonction de base
Potentiomètre
Appareil individuel/Appareil complet
Appareil individuel
Description
3 raccordements par vis séparés
Précision de la valeur de résistance: ± 10 % (linéaire)
Avec gros bouton-poussoir
angle de rotation mécanique : 285° (+0/-5°)
Précision de la valeur de résistance: ± 10 % (linéaire)
Avec gros bouton-poussoir
angle de rotation mécanique : 285° (+0/-5°)
Résistance
Sélectionnable, ￫ Remarque
Puissance assignée [P]
≦ 0.5 W
Degré de protection
IP66
Collerette
Collerette titane
Connexion à SmartWire-DT
non
Remarques
Lors de la commande, complétez la référence avec les indications suivantes:
| *- *: | 1er astérisque ≙ Valeurs de résistance existantes |
| 1K = 1 kΩ | |
| 2K2 = 2,2 kΩ | |
| 4K7 = 4,7 kΩ | |
| 10K = 10 kΩ | |
| 22K = 22 kΩ | |
| 47K = 47 kΩ | |
| 100K = 100 kΩ | |
| 470K = 470 kΩ | |
| 1M = 1 MΩ | |
| *- *: | 2ème astérisque ≙ échelle standard/inscription : X 1000 |
| sans échelle/inscription : ’’‐’’ |
Caractéristiques techniques
Généralités
Conformité aux normes
IEC/EN 60947
VDE 0660
VDE 0660
Longévité, mécanique [manœuvres]
25000
Résistance climatique
Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30
Chaleur humide cyclique, selon IEC 60068-2-30
Degré de protection
IP66
Température ambianteAppareil nu
-25 - +70 °C
Position de montage
Quelconque
Tenue aux chocs
30
Durée de choc 11 ms
Semi-sinusoïdal
selon IEC 60068-2-27 g
Durée de choc 11 ms
Semi-sinusoïdal
selon IEC 60068-2-27 g
Sections raccordablesConducteur à âme massive
0,5 - 1,5 mm2
Sections raccordablesmultibrins
0,5 - 1,5 mm2
Couple de serrage vis de raccordement
0.5 Nm
Agréments pour l'équipement des navires
DNV
GL
LR
GL
LR
Circuits électriques
Tension assignée de tenue aux chocs [Uimp]
4000 V AC
Tension assignée d'isolement [Ui]
250 V
Catégorie de surtension/Degré de pollution
III/3
Vérification de la conception selon IEC/EN 61439
Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
0 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
0.5 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+70 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Sur demande
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 9.0
Low-voltage industrial components (EG000017) / Potentiomètre pour appareils de commande (EC001027)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Appreillage de commande et de signalisation / Potentiomètre pour appareil de commande (ecl@ss13-27-37-12-27 [AKF045019])
valeur de résistance
0 Ohm
consommation d'énergie
0.5 W
diamètre de trou
22.5 mm
nombre de révolutions
1 - 1
finition du raccordement électrique
raccordement à vis
indice de protection (IP)
IP66
degré de protection (NEMA)
autre
Homologations
Product Standards
IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CSA-C22.2 No. 94-91; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
012528
CSA Class No.
3211-03
North America Certification
UL listed, CSA certified
Degree of Protection
UL/CSA Type 3R, 4X, 12, 13
