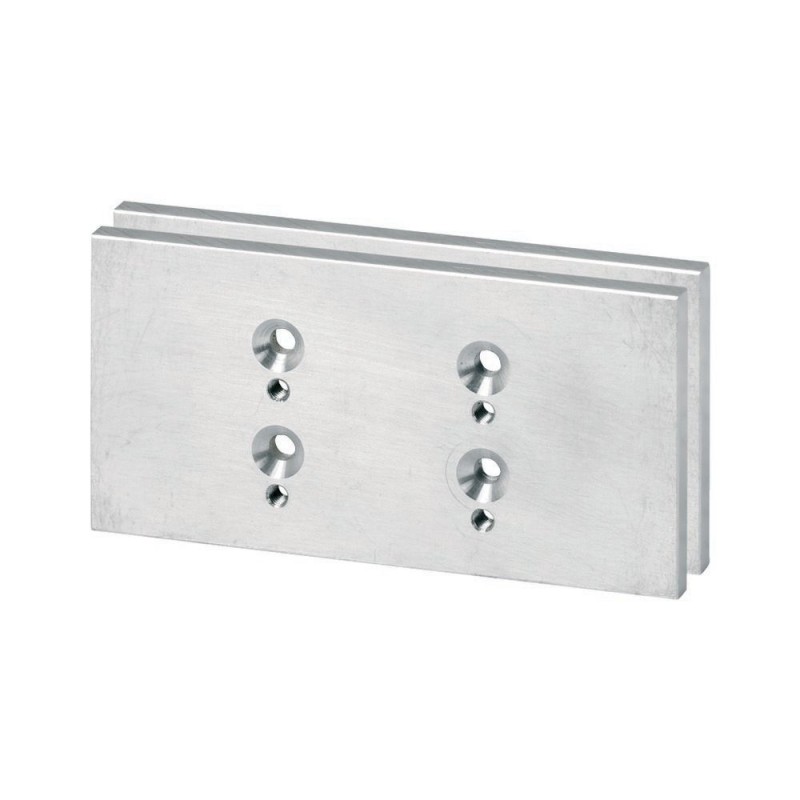

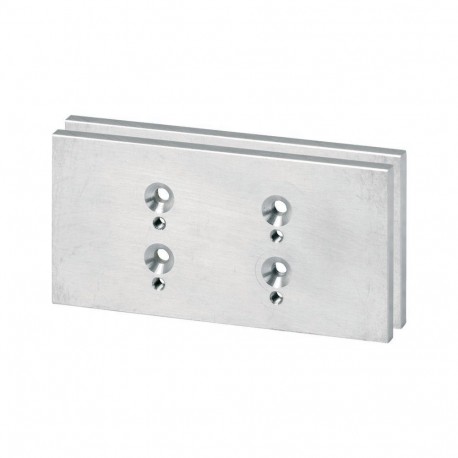

NZM2-XAP7 119381 EATON ELECTRIC Platine d’adaptation pour montage, NZM2 /NZM7
NZM2-XAP7
119381
EATON-MOELLER
Platine d’adaptation pour montage, NZM2 /NZM7
Appareillage industriel basse tension > Kit de modification pour disjoncteur
Accessoires NZM
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
En savoir plus
▲Platine d’adaptation pour montage, NZM2 /NZM7
Equipements complémentaires optionnels pour la gamme des disjoncteurs NZM : grand choix d’applications pour le marché mondial. Flexibilité et simplicité du montage grâce aux groupes fonctionnels modulaires. Remarques : positionnement de l'appareil de remplacement au choix en fonction des raccordements amont ou en fonction de l’axe de commande. La poignée à commande rompue sur porte NZM7 peut toujours être utilisée s'il y a une distance minimum de 213 mm entre la platine de montage et l'intérieur de la porte. Au-delà, utiliser la nouvelle poignée NZM2-XTVD…-0 avec le nouvel axe. Remplacer NZM7 par NZM2 ou P7 par PN2/N2. Utilisation pour : NZM2, N2, PN2, NS2, NZM2-NA, NZM2-4-NA
Gamme de livraison
Pôles
tripolaire
Utilisation pour
Utilisation avec
NZM2
PN2
N2
PN2
N2
Remarques
Position de l'appareil de rechange au choix, en fonction des raccordements amont ou en fonction de l’axe de commande.
Il est possible d'utiliser la poignée rotative à commande rompue sur porte NZM7 s'il y a une distance min. de 213 mm entre platine de montage et intérieur/porte. Au-delà, utiliser la nouvelle poignée NZM2‐XTVD…‐0 avec un nouvel axe.
Vérification de la conception selon IEC/EN 61439
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 7.0
Commutateurs basse tension (EG000017) / Kit de modification pour disjoncteur (EC002049)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Interrupteur de puissance (BT, < 1 kV) / Set de modification por disjoncteur de puissance ([email protected] [ACO039011])
transformation de fixe à plug-in
non
transformation de plug-in à fixe
non
Homologations
North America Certification
UL/CSA certification not required
Datasheet - PDF
