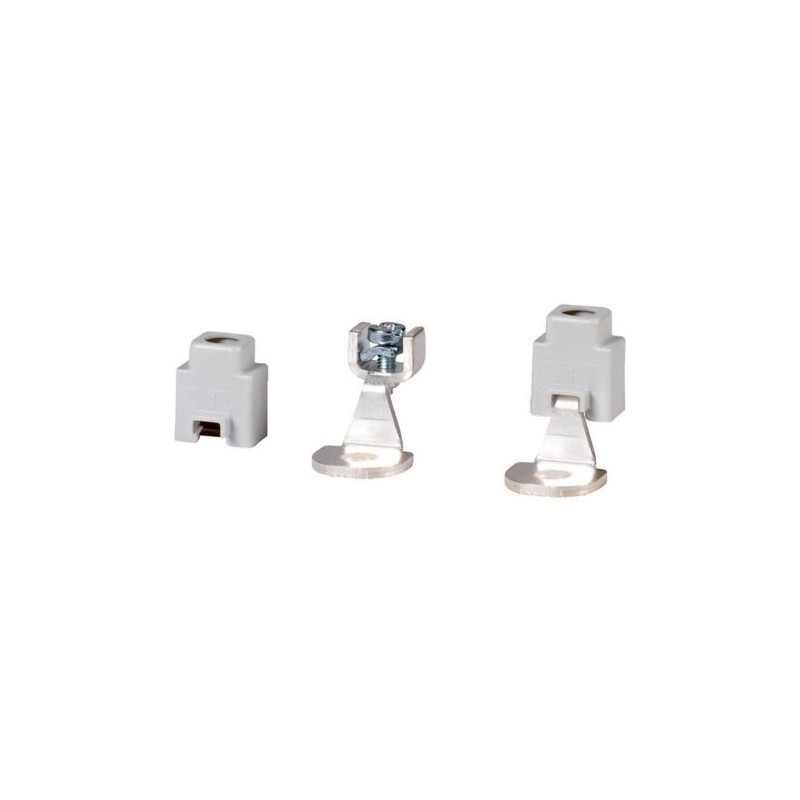

NZM2-XSTS 260156 0004358736 EATON ELECTRIC Pièce de connexion pour lignes de commande, borne à boulon
NZM2-XSTS
260156
0004358736
EATON-MOELLER
Pièce de connexion pour lignes de commande, borne à boulon
Appareillage industriel basse tension > Kit de câblage pour disjoncteur
Accessoires NZM
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
En savoir plus
▲Pièce de connexion pour lignes de commande, borne à boulon
Equipements complémentaires optionnels pour la gamme des disjoncteurs NZM : permet un grand choix d’applications pour le marché mondial. Flexibilité et simplicité du montage grâce aux groupes fonctionnels modulaires. Remarques : La référence contient des éléments pour deux points de raccordement par le haut ou par le bas d'appareils 3 et 4 pôles. Equipement standard pour borne à tunnel. Degré de protection IP1X. NZM-XSTK non associable avec protection contre les contacts directs IP2X NZM2(-4)-XIPK. Hauteur ou épaisseur des pièces de connexion pour lignes de commande NZM-XSTK = 2 mm, NZM-XSTS = 2mm. Utilisable pour : NZM2(-4), PN2(-4), N(S)2(-4)
Gamme de livraison
Gamme
Equipements complémentaires
norme / homologation
UL/CSA, IEC
Nombre de pôles
tripolaire/tétrapolaire
Nombre de conducteurs
tripolaire/tétrapolaire
Taille
NZM2
Equipements complémentaires
Technique de raccordement
Equipements complémentaires
Pièce de connexion pour lignes de commande
Utilisation avec
NZM2(-4), PN2(-4), N(S)2(-4)
Sections raccordables
Type de conducteurCâbles Cu/Al
Bornes à boulon
Sections raccordablessouple
1 x 0.75 - 2.5
2 x 0.75 - 1.5 mm2
2 x 0.75 - 1.5 mm2
AWG/kcmil
1 x 18 - 14
2 x 18 - 16 mm2
2 x 18 - 16 mm2
Remarques
La référence contient des éléments pour deux points de raccordement par le haut ou le bas de disjoncteurs tri ou tétrapolaires.
Equipement standard dans le cas de la borne à tunnel.
Degré de protection IP1X
NZM-XSTK ne peut être associé avec la protection des doigts IP2X NZM2(-4)-XIPK.
Hauteur et épaisseur des connexions pour lignes de commande :
NZM‐XSTK = 2 mm
NZM‐XSTS = 2 mm
Vérification de la conception selon IEC/EN 61439
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 9.0
Low-voltage industrial components (EG000017) / Kit de câblage pour disjoncteur (EC002050)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Interrupteur de puissance (BT, < 1 kV) / Elément de câblage pour disjoncteur (ecl@ss13-27-37-04-24 [ACN957016])
adapté au nombre de pôles
1
modèle
autre
Homologations
Product Standards
UL489; CSA-C22.2 No. 5-09; IEC60947, CE marking
UL File No.
E140305
UL Category Control No.
DIHS
CSA File No.
022086
CSA Class No.
1437-01
North America Certification
UL listed, CSA certified
Suitable for
Refer to main component information
Datasheet - PDF
