XNE-GWBR-2ETH-IP 140047 EATON MOELLER Passerelle ECO pour système d'E/S XI/ON, ethernet IP Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

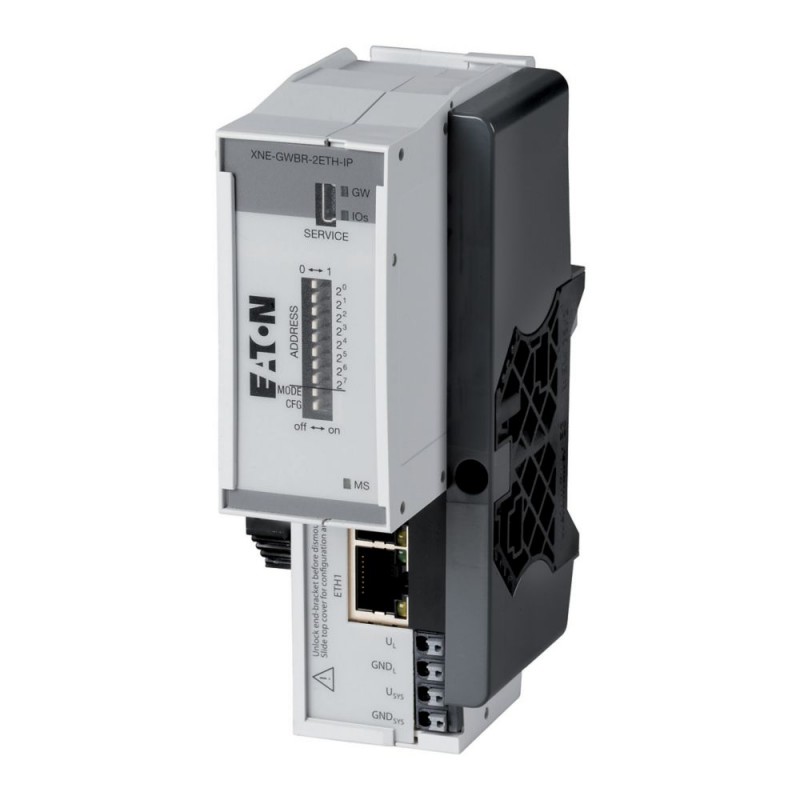

XNE-GWBR-2ETH-IP 140047 EATON MOELLER Passerelle ECO pour système d'E/S XI/ON, ethernet IP

XNE-GWBR-2ETH-IP

140047

EATON - MOELLER

Disponible

Expédition hui

Article à la demande, sans remboursement.

Passerelle ECO pour système d'E/S XI/ON, ethernet IP

Plus de détails


Automates Programmables Industriels Apis

EC4E & XI/ON Remote I/O system - EATON - MOELLER

Gateways - EATON - MOELLER

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON - MOELLER

QuantitéPrix
1+$219.51
2+$213.91
3+$211.14
4+$209.36
5+$208.66
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Comment il fonctionne

Comment il fonctionne?

1 Ajoutez les produits de votre choix au panier
2 Entrez vos coordonnées et soumettez votre demande
3 Nous vous enverrons un e-mail avec un devis pour ces produits
4 Il vous suffit de compléter l'achat et attendre votre commande

Il y a plusieurs options de paiement
- Carte de crédit
- Virement bancaire
- PayPal


Produits connexes

En savoir plus



Gamme de livraison
Fonction
  Passerelles (Gateways) XI/ON ECO
Raccordement
  Borne à ressort Push-In
Fonction
  Passerelle XNE avec alimentation intégrée
Brève description
  Gère jusqu'à 74 modules (XN, XNE) en version élément.
2 x Prise RJ 45
Sélection de l'adresse par codeurs rotatifs décimaux, BootP, DHCP ou I/Oassistant
Plage d'adresses : 1 - 254 (déc.)
Connexion du bus de terrain
  Ethernet (protocole Ethernet IP)
Raccordement par bornes (bus de terrain/tension d'alimentation)
  Bornes à vis
Interface de service
  Mini-USB
Vitesse de transmission
  10/100 MBit/s
Remarques Le module de rafraîchissement du bus est déjà intégré
Information sur les éléments compris dans la fourniture La fourniture de toutes les passerelles comprend :

2 x butées d'extrémité XN-WEW-32/2-SW,

1 x plaque d'extrémité XN-ABPL
Caractéristiques techniques
Généralités
Conformité aux normes
  EN 61000-6-2
EN 61000-6-4
EN 61131-2
Séparation galvanique
  oui, par optocoupleurs
Température ambiante
 °C0 - +55
Stockage
ϑ°C-25 - +85
Humidité relative
  5 – 95 % (installation à l'intérieur), niveau RH-2, sans condensation (pour un stockage à 45° C)
Gaz nocifs
 ppmSO2: 10 (humidité rel. < 75 %, sans condensation)
H2S : 1.0 (humidité rel. < 75 %, sans condensation)
Vibration
  selon IEC/EN 60068-2-6
Tenue aux chocs
 gselon IEC 60068-2-27
Tenue aux secousses (IEC/EN 60068-2-29)
  selon IEC 60068-2-29
Tenue aux chutes et culbutes
  selon IEC 60068-2-31, chute libre selon IEC 60068-2-32
Degré de protection
  IP20
Compatibilité électromagnétique (CEM)

Décharges électrostatiques
 kVEN 61100-4-2
Champs électromagnétiques
 V/mEN 61100-4-2
Transitoires rapides en salves
  EN 61100-4-4
Ondes de choc
  EN 61100-4-5
Perturbation
 VEN 61100-4-6
Emission de perturbations radioélectriques (rayonnées, haute fréquence)
 dBEN 55016-2-3
Variation/interruptions de tension
  EN 61131-2
Essai de type (Type Test)
  selon 61131-2
Agréments
  CE, cULus
Puissance dissipée maximale
PvW8
Autres caractéristiques techniques (catalogue à feuilleter)

Bornes de raccordement
Caractéristiques assignées
  selon VDE 0611 partie 1/8,92 / IEC/EN 60947-7-1
Technique de raccordement par le dessus
  Bornes à ressort Push-in
Longueur à dénuder
 mm8
Plage de serrage
  max. 0.14 - 1.5 mm2
Conducteurs insérables

Conducteur à âme massive
 mm20,25 - 1,5
Cond. souples sans embout
 mm20,25 - 1,5
Conducteur souple avec embout
 mm20,25 - 1,5
Conducteur souple avec embout
 mm20,25 - 0,75
Gabarit IEC/EN 60947-1
  A1
Mise en réseau
Bus
  Ethernet
Protocole bus
  Ethernet-IP
Extension maximale
  74 modules (XN, XNE) en version élément ou longueur max. de la station : 1 m
Alimentation système
UsysV DC24 / 5
Plage admissible 5 V DC
UsysV DC4.7…5.3
Plage admissible 24 V DC
UsysV DC18…30
Alimentation des entrées/sorties
UL 24 V DC
Plage admissible
  18 - 30 V DC
Ondulation résiduelle
 %selon EN 61131-2
Interface de service
  Mini-USB
Technique de raccordement au bus de terrain
  2 x RJ45 (Ethernet Switch)
Vitesse de transmission
 kbits/s10000, 100000
Réglage de la vitesse de transmission des données
  automatique
Adressage
  Microrupteur DIP, BootP, DHCP ou PGM
Plage d'adressage
  1 – 254 décimal
Vérification de la conception selon IEC/EN 61439(afficher caractéristiques)(masquer caractéristiques)
Caractéristiques techniques pour la vérification de la conception

Courant assigné d'emploi pour indication de la puissance dissipée
InA0
Puissance dissipée par pôle, en fonction du courant
PvidW0
Puissance dissipée du matériel, fonction du courant
PvidW0
Puissance dissipée statique, dépendante du courant
PvsW8
Pouvoir d'émission de puissance dissipée
PveW0
Température d’emploi min.
 °C0
Température d’emploi max.
 °C55
Degré de protection
  IP20
Certificat d'homologation IEC/EN 61439

10.2 Résistance des matériaux et des pièces

10.2.2 Résistance à la corrosion
  Les exigences de la norme produit sont respectées.
10.2.3.1 Résistance à la chaleur de l'enveloppe
  Les exigences de la norme produit sont respectées.
10.2.3.2 Résistance Matières isolantes Chaleur normale
  Les exigences de la norme produit sont respectées.
10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
  Les exigences de la norme produit sont respectées.
10.2.4 Résistance aux UV
  Les exigences de la norme produit sont respectées.
10.2.5 Elevation
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
  Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
  Les exigences de la norme produit sont respectées.
10.4 Distances d'isolement et lignes de fuite
  Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
  Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
  Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement

10.9.2 Tension de tenue à fréquence industrielle
  Sous la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
  Sous la responsabilité du tableautier.
10.9.4 Test d'enveloppes en matière isolante
  Sous la responsabilité du tableautier.
10.10 Echauffement
  Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
  Sous la responsabilité du tableautier.
10.12 Compatibilité électromagnétique
  Sous la responsabilité du tableautier.
10.13 Fonctionnement mécanique
  Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Homologations
Specially designed for North America  No
Current Limiting Circuit-Breaker  No
Degree of Protection  IEC: IP20, UL/CSA Type: -
Encombrements
CAO données
Plus d'informations sur les produits (liens)
MN05002007Z Manuel utilisateur XI/ON pour passerelle XNE-GWBR-2ETH-IP


Datasheet - PDF

Title:Language:Size:Type:
Fiche technique 1: 140047English234 KbytesFiche technique 1: 140047
Fiche technique 2: 140047English319 KbytesFiche technique 1: 140047
Fiche technique 3: 140047English108 KbytesFiche technique 1: 140047
Fiche technique 4: 140047English26 KbytesFiche technique 1: 140047
Catalogue complet 1: 140047English29 MbytesFiche technique 1: 140047
Catalogue complet 2: 140047English6 MbytesFiche technique 1: 140047
