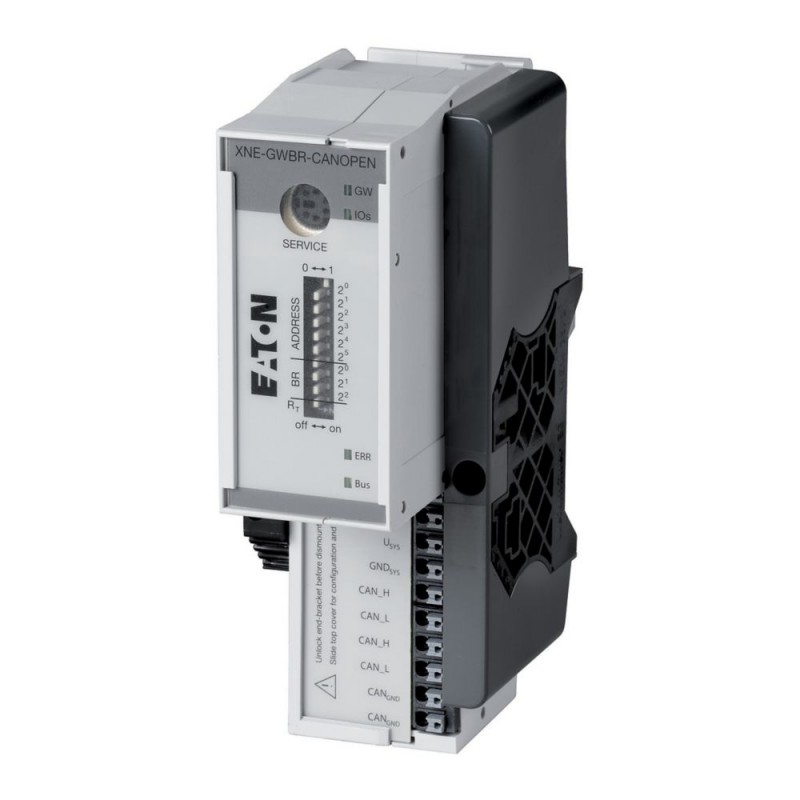

Passerelle ECO pour système d'E/S XI/ON, CANopen

XNE-GWBR-CANOPEN

Plus de détails


Commande industrielle API > Bus de terrain, périphérie déc. - module de communication

XION Remote Modules d'E / S

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $371.64
Prix unitaire: $371.64

Quantité Prix
1+$371.64
2+$337.14
3+$334.52
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Achetés habituellement ensemble

▲

En savoir plus

▲


Passerelle ECO pour système d'E/S XI/ON, CANopen
XI/ON ECO complète le système d'E/S standard XI/ON avec des modules d'E/S et des passerelles à coût et encombrement optimisés. Les modules ECO ne requièrent pas de modules de base et sont compatibles avec le système standard XI/ON. Densité de canal élevée (jusqu'à 16 entr. TOR/sort. TOR sur 13 mm), bornes à ressort «Push-in», 8 ou 16 canaux par module. Les passerelles ECO utilisent les systèmes de bus CANopen Profibus-DP et Ethernet.

Gamme de livraison

Gamme
Système d'E/S XI/ON
Fonction
Passerelles avec alimentation intégrée
Fonction
Passerelles (Gateways) XI/ON ECO
Raccordement
Borne à ressort Push-In
Fonction
Passerelle XNE avec alimentation intégrée
Brève description
Gère jusqu'à 62 modules (XN, XNE) en version élément.
Réglage des adresses via microrupteurs DIP
Plage d'adresses : 1 – 63 (déc.)
Connexion du bus de terrain
CANopen®
Raccordement par bornes (bus de terrain/tension d'alimentation)
Bornes à ressort
Interface de service
connecteur femelle PS/2
Vitesse de transmission
1000 Kbits/s
800 Kbits/s
500 Kbits/s
250 Kbits/s
125 Kbits/s
50 Kbits/s
20 Kbits/s
Remarques
Le module de rafraîchissement du bus est déjà intégré
Information sur les éléments compris dans la fourniture
La fourniture de toutes les passerelles comprend :
2 x butées d'extrémité XN-WEW-32/2-SW,
1 x plaque d'extrémité XN-ABPL

Caractéristiques techniques

Généralités
Conformité aux normes
EN 61000-6-2
EN 61000-6-4
EN 61131-2
HomologationsHomologations
CE, cULus
EAC
Séparation galvanique
oui, par optocoupleurs
Température ambiante
0 - +55 °C
Stockage [ϑ]
-25 - +85 °C
Température d’emploi min.
0 °C
Température d’emploi max.
+55 °C
Humidité relative
5 – 95 % (installation à l'intérieur), niveau RH-2, sans condensation (pour un stockage à 45° C)
Gaz nocifs
SO2: 10 (humidité rel. < 75 %, sans condensation)
H2S : 1.0 (humidité rel. < 75 %, sans condensation) ppm
Vibration
selon IEC/EN 60068-2-6
Tenue aux chocs
selon IEC 60068-2-27 g
Tenue aux secousses (IEC/EN 60068-2-29)
selon IEC 60068-2-29
Tenue aux chutes et culbutes
selon IEC 60068-2-31, chute libre selon IEC 60068-2-32
Degré de protection
IP20
Compatibilité électromagnétique (CEM)Décharges électrostatiques [Décharge au contact / dans l'air]
EN 61000-4-2 kV
Compatibilité électromagnétique (CEM)Champs électromagnétiques [(0,08…1) / (1,4…2) / (2…2,7) GHz ]
EN 61100-4-2 V/m
Compatibilité électromagnétique (CEM)Transitoires rapides en salves
EN 61100-4-4
Compatibilité électromagnétique (CEM)Ondes de choc
EN 61100-4-5
Compatibilité électromagnétique (CEM)Perturbation
EN 61100-4-6 V
Compatibilité électromagnétique (CEM)Emission de perturbations radioélectriques (rayonnées, haute fréquence) [(30...230 MHz) / (230...1000 MHz)]
EN 55016-2-3 dB
Compatibilité électromagnétique (CEM)Variation/interruptions de tension
EN 61131-2
Compatibilité électromagnétique (CEM)Essai de type (Type Test)
selon 61131-2
Puissance dissipée statique, dépendante du courant [Pvs]
6 W
Autres caractéristiques techniques (catalogue à feuilleter)
Bornes de raccordement
Caractéristiques assignées
selon VDE 0611 partie 1/8.92/IEC/EN 60947-7-1
Technique de raccordement par le dessus
Bornes à ressort Push-in
Longueur à dénuder
8 mm
Plage de serrage
max. 0.14 - 1.5 mm2
Conducteurs insérablesConducteur à âme massive
0,25 - 1,5 mm2
Conducteurs insérablesCond. souples sans embout
0,25 - 1,5 mm2
Conducteurs insérablesConducteur souple avec embout
0,25 - 1,5 mm2
Gabarit IEC/EN 60947-1
A1
Mise en réseau
Bus
CANopen®
Protocole bus
CANopen®
Extension maximale
62 modules (XN, XNE) en version élément ou longueur max. de la station : 1 m
Alimentation système [Usys]
24 / 5 V DC
Plage admissible 5 V DC [Usys]
4.7…5.3 V DC
Plage admissible 24 V DC [Usys]
18…30 V DC
Alimentation des entrées/sorties [UL]
24 V DC
Plage admissible
18 - 30 V DC
Ondulation résiduelle
selon EN 61131-2 %
Interface de service
connecteur femelle PS/2
Technique de raccordement au bus de terrain
Bornes à ressort Push-in
Vitesse de transmission
20, 50, 125, 250, 500, 800, 1000 kbits/s
Réglage de la vitesse de transmission des données
par codeur DIP ou automatique
Adressage
Codeur DIP
Terminaison du bus de terrain
par codeur DIP
Plage d'adressage
1 – 63 décimal

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
0 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
6 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
0 °C
Température d’emploi max.
+55 °C
Degré de protection
IP20
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Les exigences de la norme produit sont respectées.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 9.0

Programmable logic controllers PLC (EG000024) / Bus de terrain, périphérie déc. - module de communication (EC001604)
Electricité, Electronique, Automatisation et Commande / Commande / Bus de terrain, périphérique décentralisé / Bus de terrain, périphériques décentralisés – Module de communication (ecl@ss13-27-24-26-08 [BAA073018])
tension d'alimentation CA 50 Hz
0 - 0 V
tension d'alimentation CA 60 Hz
0 - 0 V
tension d'alimentation DC
18 - 30 V
type de tension d’alimentation
DC
nombre d'interfaces HW CAN
nombre d'interfaces matérielles Industrial Ethernet
nombre d'interfaces matérielles PROFINET
nombre d'interfaces matérielles en série RS-232
nombre d'interfaces matérielles en série RS-422
nombre d'interfaces matérielles en série RS-485
nombre d'interfaces matérielles en série TTY
nombre d'interfaces matérielles USB
nombre d'interfaces matérielles parallèles
nombre d'interfaces matérielles Wireless
nombre d'autres interfaces matérielles
supporte le protocole pour EtherCAT
non
protocole pris en charge pour TCP/IP
non
protocole pris en charge pour PROFIBUS
non
protocole pris en charge pour CAN
oui
protocole pris en charge pour INTERBUS
non
protocole pris en charge pour ASI
non
supporte le protocole KNX
non
supporte protocole Modbus
non
protocole pris en charge pour Data-Highway
non
supporte le protocole DeviceNet
non
protocole pris en charge pour SUCONET
non
protocole pris en charge pour LON
non
protocole pris en charge pour SERCOS
non
protocole pris en charge pour PROFINET IO
non
protocole pris en charge pour PROFINET CBA
non
protocole pris en charge pour Foundation Fieldbus
non
protocole pris en charge pour EtherNet/IP
non
protocole pris en charge pour AS-Interface Safety at Work
non
protocole pris en charge pour DeviceNet Safety
non
protocole pris en charge pour INTERBUS-Safety
non
protocole pris en charge pour PROFIsafe
non
protocole pris en charge pour SafetyBUS p
non
protocole pris en charge pour autres systèmes de bus
oui
standard radio Bluetooth
non
standard radio WLAN 802.11
non
standard radio GPRS
non
standard radio eGPRS
non
standard radio GSM
non
standard radio LTE
non
standard radio UMTS
non
maître IO-Link
non
composants système
oui
indice de protection (IP)
IP20
avec séparation de potentiel
oui
raccordement au bus de champ possible sur coupleur de bus séparé
oui
montage possible sur barres profilées
oui
montage mural/direct possible
non
encastrement frontal possible
non
montage sur rack possible
non
adapté aux fonctions de sécurité
non
SIL conformément à IEC 61508
sans
niveau de performance selon EN ISO 13849-1
sans
matériel associé (Ex ia)
non
matériel associé (Ex ib)
non
catégorie de protection contre les explosions pour le gaz
sans
catégorie de protection contre les explosions pour la poussière
sans
certifié pour zone à risque selon UL classe I
non
certifié pour zone à risque selon UL classe II
non
certifié pour zone à risque selon UL classe III
non
certifié pour zone à risque selon UL division 1
non
certifié pour zone à risque selon UL division 2
non
certifié pour zone à risque selon UL groupe A (acétylène)
non
certifié pour zone à risque selon UL groupe B (hydrogène)
non
certifié pour zone à risque selon UL groupe C (éthylène)
non
certifié pour zone à risque selon UL groupe D (propane)
non
certifié pour zone à risque selon UL groupe E (poussière de métal)
non
certifié pour zone à risque selon UL groupe F (poussière carbonée)
non
certifié pour zone à risque selon UL groupe G (poussière non conductrice)
non
largeur
33.5 mm
hauteur
75 mm
profondeur
129 mm

Homologations

Product Standards
IEC/EN 6113-2; CE marking
North America Certification
Request filed for UL and CSA
Specially designed for North America
No
Current Limiting Circuit-Breaker
No
Degree of Protection
IEC: IP20, UL/CSA Type: -

Datasheet - PDF

▲
Titre: Taille: Type:
XNE-GWBR-CANOPEN 4520000 140044 FR_140044.pdf 124 Kbytes XNE-GWBR-CANOPEN 4520000 140044 FR_140044.pdf

Commentaires: (0) ▲

Aucun commentaire sur le produit encore.

Écrire commentaire
Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
Recommandez-vous acheter ce produit?
  Captcha
  Écrire commentaire

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
