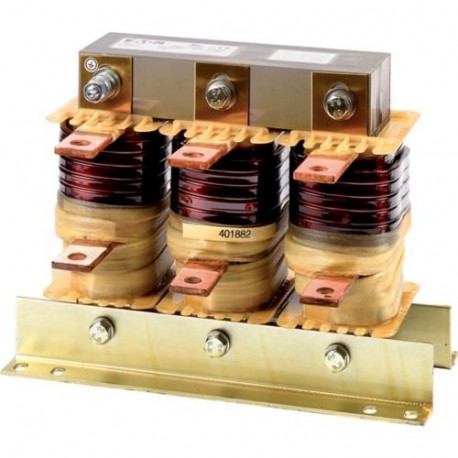

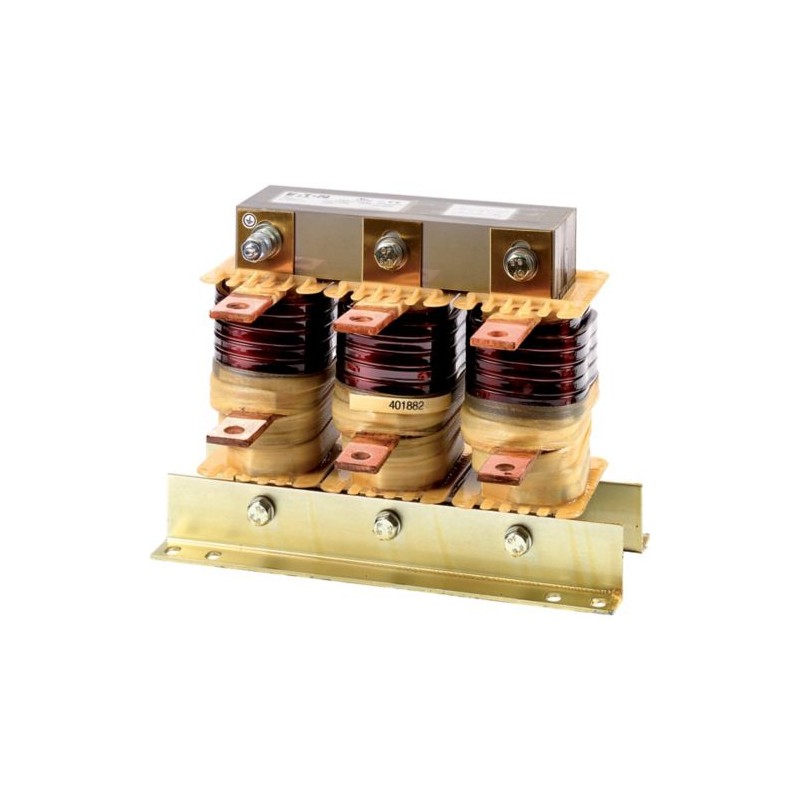

DX-LM3-370 169147 EATON MOELLER Inductance moteur, triphasé, 750 V, 370 A Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

DX-LM3-370 169147 EATON MOELLER Inductance moteur, triphasé, 750 V, 370 A

DX-LM3-370

169147

EATON - MOELLER

Disponible

Expédition hui

Article à la demande, sans remboursement.

Inductance moteur, triphasé, 750 V, 370 A

Plus de détails


Variateurs Convertisseurs Vitesse Fréquence

Frequency inverters - EATON - MOELLER

Frequency inverters M-MAX - EATON - MOELLER

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON - MOELLER

*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Comment il fonctionne

Comment il fonctionne?

1 Ajoutez les produits de votre choix au panier
2 Entrez vos coordonnées et soumettez votre demande
3 Nous vous enverrons un e-mail avec un devis pour ces produits
4 Il vous suffit de compléter l'achat et attendre votre commande

Il y a plusieurs options de paiement
- Carte de crédit
- Virement bancaire
- PayPal


Produits connexes

En savoir plus



Gamme de livraison
Gamme
  Equipements complémentaires
Equipements complémentaires
  Inductance moteur
Description
  Triphasé
Utilisation avec
  DA1
Tension d'alimentation max. admissible
 V AC750 V + 0% (0 - 400 Hz)
Courant assigné d'emploi
IeA370
Inductance
LmH0.12
Caractéristiques techniques
Généralités
Conformité aux normes
  IEC/EN 61558-2-20-2000, VDE 0570 part 2-20/2001-04, UL, CSA
Température de service
 °C-25 - +40, à 70 avec réduction du courant (voir Remarques)
Température de stockage
ϑ°C-25 - +85
Tenue aux chocs
 g11 ms2/15
3 Chocs
Tenue aux secousses
 g1 (0 - 150 Hz)
Vibrations
  0,35 mm pour 10 - 55 Hz
Altitude d’installation
 m0 - 1000 au-dessus du niveau de la mer, jusqu'à 5000 avec réduction du courant (voir Remarques)
Position de montage
  verticale debout, horizontale suspendue
Espace de montage libre
 mm< 50
Degré de protection
  IP00 (bornes de raccordement)
Facteur nom. de marche
 % FM100
Poids
 kg61.7
Caractéristiques électriques
Tension assignée d'emploi
  3 AC 400 V
Tension d'alimentation max.
 V AC750 V + 0% (0 - 400 Hz)
Fréquence d'emploi
fHz0…200
Classe d’isolant
  F
Courant assigné d'emploi
IeA370
Inductance
LmH0.12
Puissance dissipée max. (fréquence de découpage)

(3 kHz)
PvW685
Raccordement
Bornes de raccordement

Boulons PE

Borne de raccordement
 mm2Cu 40 x 5
Perçage
  mm14
Couple de serrage
 Nm15.5
Remarques



Altitude d'installation : déclassement en fonction du courant assigné d'emploi I e:

Vérification de la conception selon IEC/EN 61439(afficher caractéristiques)(masquer caractéristiques)
Caractéristiques techniques pour la vérification de la conception

Courant assigné d'emploi pour indication de la puissance dissipée
InA370
Puissance dissipée par pôle, en fonction du courant
PvidW0
Puissance dissipée du matériel, fonction du courant
PvidW685
Puissance dissipée statique, dépendante du courant
PvsW0
Pouvoir d'émission de puissance dissipée
PveW0
Température d’emploi min.
 °C-25
Température d’emploi max.
 °C40
Certificat d'homologation IEC/EN 61439

10.2 Résistance des matériaux et des pièces

10.2.2 Résistance à la corrosion
  Les exigences de la norme produit sont respectées.
10.2.3.1 Résistance à la chaleur de l'enveloppe
  Les exigences de la norme produit sont respectées.
10.2.3.2 Résistance Matières isolantes Chaleur normale
  Les exigences de la norme produit sont respectées.
10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
  Les exigences de la norme produit sont respectées.
10.2.4 Résistance aux UV
  Les exigences de la norme produit sont respectées.
10.2.5 Elevation
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
  Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
  Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
  Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
  Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement

10.9.2 Tension de tenue à fréquence industrielle
  Sous la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
  Sous la responsabilité du tableautier.
10.9.4 Test d'enveloppes en matière isolante
  Sous la responsabilité du tableautier.
10.10 Echauffement
  Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
  Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
  Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
  Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 6.0(Afficher critères)(Masquer critères)
adaptée en tant que bobine d'inductance antiparasite
  non
adaptée en tant que bobine de réseau
  non
adaptée en tant que bobine de réactance de commutation
  non
adaptée en tant que bobine de lissage
  non
adapté en tant qu'inductance de sortie
  oui
nombre de pôles, côté primaire
  3
fréquence d'horloge assignée
 kHz3
fréquence de fonctionnement nominale
 Hz0 - 200
tension de fonctionnement nominale max. Ue
 V750
courant assigné CA
 A370 - 370
courant de fonctionnement max. (Ith) sous tension de fonctionnement CC
 A0
inductance assignée
 mH0.12
classe de protection (IP)
  IP20
tension de court-circuit relative uk
 %20.2
fréquence de résonance
 Hz0
Homologations
Product Standards  UL 508C; CSA-C22.2 No. 14; IEC/EN61800-3; IEC/EN61800-5; CE marking
UL File No.  E167225
UL Category Control No.  XPTQ2, XPTQ8
CSA File No.  UL report applies to both US and Canada
North America Certification  UL listed, certified by UL for use in Canada
Specially designed for North America  No
Suitable for  Branch circuits
Max. Voltage Rating  1~ 240 V AC IEC: TN-S UL/CSA: Y (Solidly Grounded Wey), 3~ 240 V AC IEC: TN-S UL/CSA: Y (Solidly Grounded Wey), 3~ 480 V AC IEC: TN-S UL/CSA: Y (Solidly Grounded Wey)
Degree of Protection  IEC: IP00
Encombrements
La tolérance concernant la hauteur dépend de l'entrefer.
La position des bornes de raccordement U2-V2-W2 dépend du matériau du bobinage et peut différer de celle représentée.
Plus d'informations sur les produits (liens)
IL00906001Z Inductances réseau et inductance moteur

MN04020003Z convertisseur de fréquence DC1, manuel d'utilisation




MN04020005Z convertisseur de fréquence DA1, manuel d'utilisation



Datasheet - PDF
