> >>XIOC-NET-SK-M 289982 4519695 ELECTRIC Module de communication pour XC100/200, 24V DC, suconet-K maître
Produit précédent Produit suivant

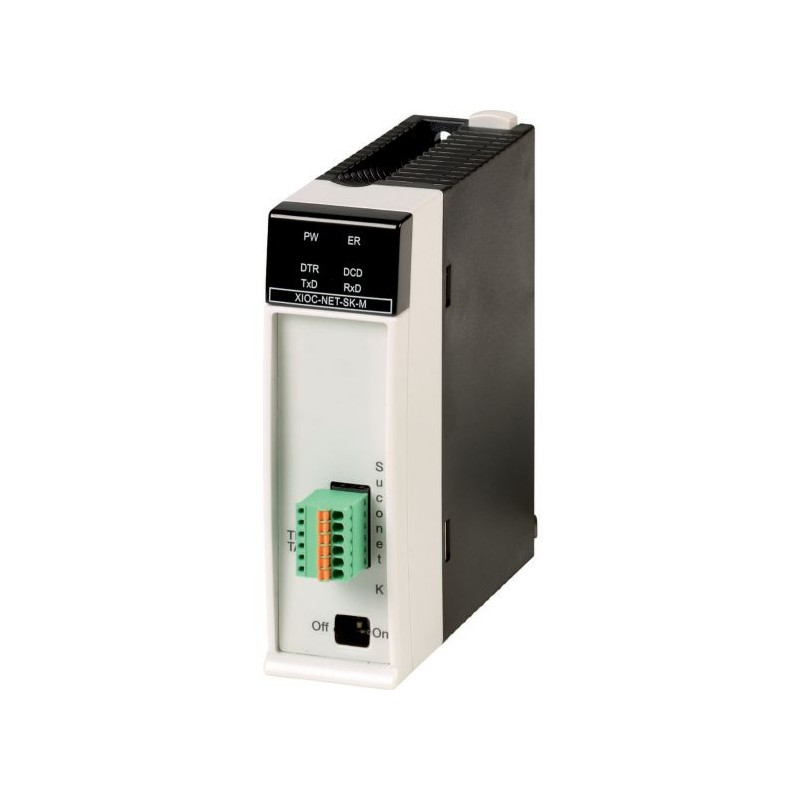

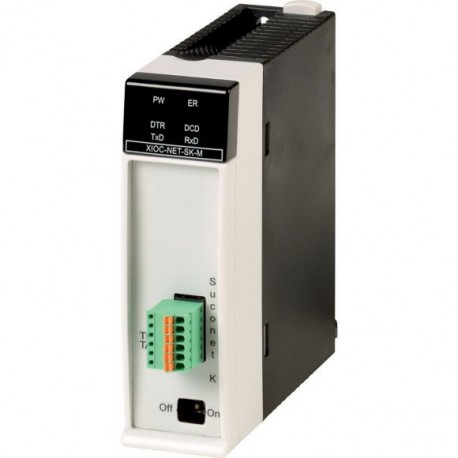

XIOC-NET-SK-M 289982 4519695 EATON ELECTRIC Module de communication pour XC100/200, 24V DC, suconet-K maître Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

XIOC-NET-SK-M 289982 4519695 EATON ELECTRIC Module de communication pour XC100/200, 24V DC, suconet-K maître

XIOC-NET-SK-M

289982

4519695

EATON-MOELLER

Module de communication pour XC100/200, 24V DC, suconet-K maître

Plus de détails


Commande industrielle API > Module de communication pour API

Automates programmables XC

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Module de communication pour XC100/200, 24V DC, suconet-K maître
Les automates modulaires XC100 et XC200 se distinguent par leur configurabilité étendue : ils sont disponibles avec des unités centrales de différentes classes de puissance et de multiples modules d’extension (modules XIOC). Les automates compacts XC152 permettent de répondre de manière économique à des tâches d’automatisation grâce à leur puissance de traitement, à l’interface SmartWire-DT et à de nombreuses autres interfaces. Autre atout spécifique : l’intégration des technologies de communication modernes dans ces produits. L’échange de données de l’interface Ethernet vers les clients OPC ou le serveur Web intégré autorise des solutions innovantes.

Gamme de livraison

Gamme
Automates modulaires XC
Fonction
Extensions XI/OC
Fonction
Modules de communication
Ensemble d'E/S compact pour le raccordement aux automates modulaires XC100/200
Possibilité d'extension du XC100/200 avec 15 modules XI/OC max.
Bornes à vis ou à ressort au choix pour modules tout-ou-rien/analogiques
Description
Module Suconet K maître

Caractéristiques techniques

Généralités
Conformité aux normes
IEC/EN 61131-2
EN 50178
Température ambiante
0 - +55 °C
Stockage [ϑ]
-20 - +70 °C
Tenue aux vibrations
10 - 57 Hz ± 0.075 mm
57 - 150 Hz ± 1.0 g
Tenue aux chocs
15
Durée de choc 11 ms g
Résistance aux impacts
500 g/⌀ 50 mm ±25 g
Catégorie de surtension/Degré de pollution
II/2
Classe de protection
1
Degré de protection
IP20
Emission de perturbations
DIN/EN 55011/22, Classe A
Poids
0.2 kg
Alimentation
Tension assignée [Ue]
24 (12) V DC
Plage admissible
20,4 à 28,8 (11,8 à 14,4)
Ondulation résiduelle
≦ 5 %
Tolérance aux microcoupuresDurée de la coupure
10 ms
Tolérance aux microcoupuresDélai de répétition
1 s
Puissance dissipée maximale [Pv]
6.6 W
Interfaces
Interfaces intégrées
RS485
Protocole
Suconet K, K1
Vitesse de transmission
187.5, 375 kbits/s
Fonction
Maître
Séparation galvanique
oui
Nombre d'esclaves
16
Données d'émission/de réception
250 octets chacun
Résistances de terminaison de bus
activables
Type de connecteur
Bornier débrochable
Consommation de courant [Ie]
< 275 mA
Vitesse de transmission/longueur
187.5 ou 375 Kbit/s kBd
Diagnostic du bus
LED
Nombre de modules
XC100 : 2
XC200 : 4
Emplacements
quelconque
Interfaces de communication
Interface active/Module
1
Mode Mode transparentVitesse de transmission
187.5, 375 kbits/s
Mode d'exploitationFormat des télégrammes
Suconet K/K1
Mode d'exploitationDonnées d'émission/de réception
250 octets chacun

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
0 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
6.6 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
0 °C
Température d’emploi max.
+55 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Les exigences de la norme produit sont respectées.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 9.0

Programmable logic controllers PLC (EG000024) / Module de communication pour API (EC001423)
Electricité, Electronique, Automatisation et Commande / Commande / Automate programmable industriel (API) / Automate programmable industriel (API) - module de communication (ecl@ss13-27-24-22-08 [AKE531019])
nombre d'interfaces matérielles Industrial Ethernet
0
nombre d'interfaces matérielles PROFINET
0
nombre d'interfaces HW CAN
nombre d'interfaces matérielles en série RS-232
0
nombre d'interfaces matérielles en série RS-422
0
nombre d'interfaces matérielles en série RS-485
1
nombre d'interfaces matérielles en série TTY
0
nombre d'interfaces matérielles USB
0
nombre d'interfaces matérielles parallèles
0
nombre d'interfaces matérielles Wireless
0
nombre d'autres interfaces matérielles
0
avec interface optique
non
supporte le protocole pour EtherCAT
non
protocole pris en charge pour TCP/IP
non
protocole pris en charge pour PROFIBUS
non
protocole pris en charge pour CAN
non
protocole pris en charge pour INTERBUS
non
protocole pris en charge pour ASI
non
supporte le protocole KNX
non
supporte protocole Modbus
non
protocole pris en charge pour Data-Highway
non
supporte le protocole DeviceNet
non
protocole pris en charge pour SUCONET
oui
protocole pris en charge pour LON
non
protocole pris en charge pour PROFINET IO
non
protocole pris en charge pour PROFINET CBA
non
protocole pris en charge pour SERCOS
non
protocole pris en charge pour Foundation Fieldbus
non
protocole pris en charge pour EtherNet/IP
non
protocole pris en charge pour AS-Interface Safety at Work
non
protocole pris en charge pour DeviceNet Safety
non
protocole pris en charge pour INTERBUS-Safety
non
protocole pris en charge pour PROFIsafe
non
protocole pris en charge pour SafetyBUS p
non
protocole pris en charge pour autres systèmes de bus
non
standard radio Bluetooth
non
standard radio WLAN 802.11
non
standard radio GPRS
non
standard radio GSM
non
standard radio UMTS
non
maître IO-Link
non
capacité de redondance
non
type de transmission de données
de série
taux de transmission
375 kBit/s
avec séparation de potentiel
oui
SIL conformément à IEC 61508
sans
adapté aux fonctions de sécurité
non
niveau de performance selon EN ISO 13849-1
sans
matériel associé (Ex ia)
non
matériel associé (Ex ib)
non
catégorie de protection contre les explosions pour le gaz
sans
catégorie de protection contre les explosions pour la poussière
sans
certifié pour zone à risque selon UL classe I
non
certifié pour zone à risque selon UL classe II
non
certifié pour zone à risque selon UL classe III
non
consommation d'énergie
W
certifié pour zone à risque selon UL division 1
non
certifié pour zone à risque selon UL division 2
non
certifié pour zone à risque selon UL groupe A (acétylène)
non
certifié pour zone à risque selon UL groupe B (hydrogène)
non
certifié pour zone à risque selon UL groupe C (éthylène)
non
certifié pour zone à risque selon UL groupe D (propane)
non
certifié pour zone à risque selon UL groupe E (poussière de métal)
non
certifié pour zone à risque selon UL groupe F (poussière carbonée)
non
certifié pour zone à risque selon UL groupe G (poussière non conductrice)
non
largeur
30 mm
hauteur
95 mm
profondeur
100 mm

Homologations

Product Standards
IEC: see Technical Data; UL508; CSA-C22.2 No. 0-M; CSA-C22.2 No. 142-M; CE marking
UL File No.
E135462
UL Category Control No.
NRAQ
CSA File No.
012528
CSA Class No.
2252-01
North America Certification
UL listed, CSA certified
Specially designed for North America
No
Current Limiting Circuit-Breaker
No
Degree of Protection
IEC: IP20, UL/CSA Type: -

Datasheet - PDF

▲
Titre: Taille: Type:
XIOC-NET-SK-M 4519695 289982 FR_289982.pdf 122 Kbytes XIOC-NET-SK-M 4519695 289982 FR_289982.pdf
