Conformité aux normes
EN 55011, EN 55022, IEC/EN 61000-4, EN 50325

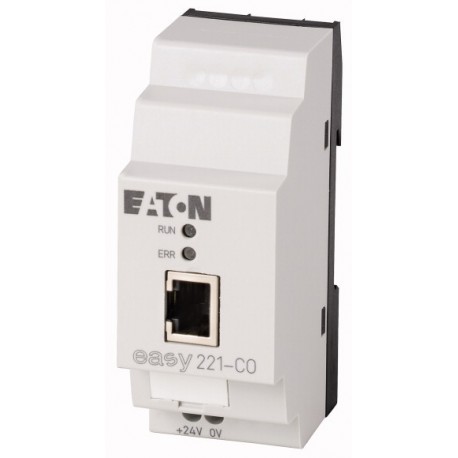

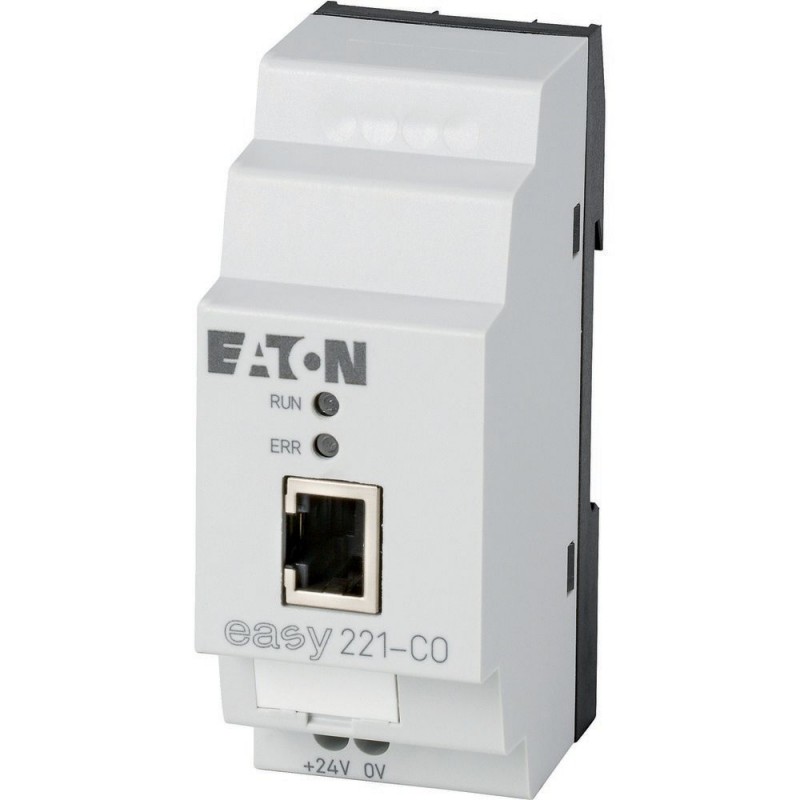

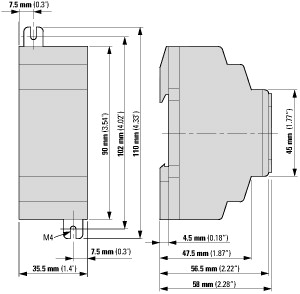

Encombrements (L x H x P)
35.5 x 90 x 58 (2 PE) mm
Facilité de montage et gain de place
Fixation sur profilé chapeau IEC/EN 60715, 35 mm ou fixation par vis à l'aide de pattes de montage ZB4-101-GF1 (accessoires)
Conducteur à âme massive
0.2/4 (AWG 22 - 12) mm2
Conducteur souple avec embout
0.2 - 2.5 (AWG22 - 12) mm2
Tournevis pour vis à fente
0.8 x 3.5 mm
Couple de serrage max.
0.6 Nm
Température d'emploi environnante
-25 à +55 ; froid selon IEC 60068-2-1 ; chaleur sèche selon IEC 60068-2-2 °C
Condensation
Eviter la condensation (prendre mesures appropriées).
Humidité relative, sans condensation (IEC/EN 60068-2-30)
5 - 95 %
Pression de l'air (service)
795 - 1080 hPa
Degré de protection (IEC/EN 60529, EN50178, VBG4)
IP20
Vibrations (IEC/EN 60068-2-6)Amplitude constante 0.15 mm
10 - 57 Hz
Vibrations (IEC/EN 60068-2-6)Accélération constante 2 g
57 - 150 Hz
Tenue aux chocs (IEC/EN 60068-2-27) de forme demi-sinusoïdale, 15 g/11 ms
18 Chocs
Chute et culbute (IEC/EN 60068-2-31) [Hauteur de chute]
50 mm
Chute libre, appareil emballé (IEC/EN 60068-2-32)
1 m
Position de montage
verticalement
Compatibilité électromagnétique (CEM)
Catégorie de surtension/Degré de pollution
II/2
Décharges électrostatiques (IEC EN 61000-4-2, niveau 3, ESD)Décharge dans l'air
8 kV
Décharges électrostatiques (IEC EN 61000-4-2, niveau 3, ESD)Décharge au contact
6 kV
Champs électromagnétiques rayonnés (IEC/EN 61000-4-3, RFI) [V/m]
10
immunité aux perturbations radioélectroniques
EN 55011 classe B, EN 55022 classe B
Transitoires rapides en salves (IEC/EN 61000-4-4, niveau 3)Câble d'alimentation
2 kV
Transitoires rapides en salves (IEC/EN 61000-4-4, niveau 3)Câbles de signaux
2 kV
Ondes de choc (surge) (IEC/EN 61000-4-5, niveau 2)
0.5 (câbles d'alimentation symétr.) kV
Perturbations conduites (IEC/EN 61000-4-6)
10 V
Dimensionnement des lignes de fuite et distances dans l'air
EN 50178, UL 508, CSA C22.2, No. 142
Tenue diélectrique
EN 50178
Tension assignée d'emploi [Ue]
24 (-15/+20 %) V
Plage admissible
20.4 - 28.8 V DC
Ondulation résiduelle
≦ 5 %
Consommation de courant max. (sous 24 V DC)
en moyenne : 200 mA
Chutes de tension
≤ 10 ms
Puissance dissipée sous 24 V DC
4.8 W
Ondulation résiduelle
< 5 %
Chutes de tension
≤ 10 ms
Protection contre l'inversion de polarité
Alimentation AS-Interface
oui
Alimentation
DEL RUN (RUN) : verte
Visualisation par DEL
DEL ERROR (ERR) : rouge
Séparation galvanique
Entre le bus et l'alimentation (simple) ; entre le bus et l'alimentation par rapport à l'appareil de base easy (séparation sûre)
Fonction
Esclave CANopen®
Vitesse de transmission
Recherche automatique jusqu'à 1 Mbit⁄s
Résistances de terminaison de bus
Résistance de terminaison de bus externe séparée nécessaire (120 Ω)
Adresses sur le bus
1 - 127 adressables via un appareil de base easy avec afficheur ou via le logiciel EASY-SOFT
Servicescycliques
Toutes données R1 - R16, S1 - S8
Servicesacycliques
Lecture/écriture, heure, jour, heure été/hiver. Ensemble des paramètres des relais fonctionnels d'easy.
