> >>SL-B-ASI 222174 ELECTRIC Module de base, pour balise lumineuse, raccordement AS-Interface
Produit précédent Produit suivant

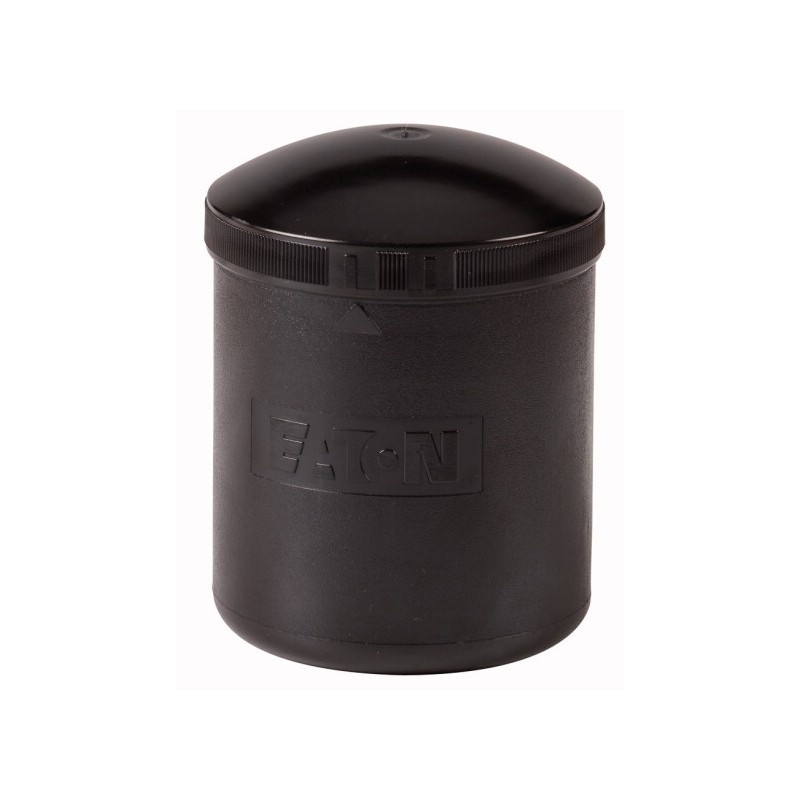

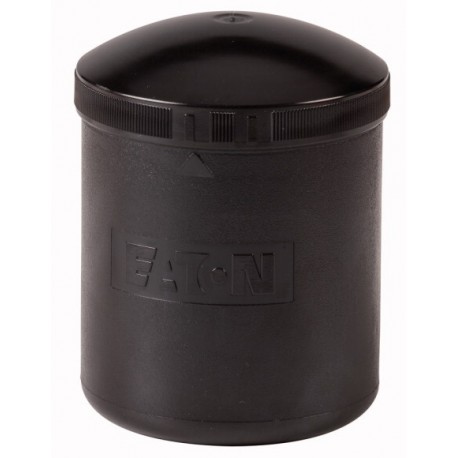

SL-B-ASI 222174 EATON ELECTRIC Module de base, pour balise lumineuse, raccordement AS-Interface Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

SL-B-ASI 222174 EATON ELECTRIC Module de base, pour balise lumineuse, raccordement AS-Interface

SL-B-ASI

222174

EATON-MOELLER

Module de base, pour balise lumineuse, raccordement AS-Interface

Plus de détails


Moyens de contrôle et de signalisation

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Module de base, pour balise lumineuse, raccordement AS-Interface
Éléments constitutifs du système de balises lumineuses SL

Gamme de livraison

Gamme
Balises lumineuses SL
Appareil individuel/Appareil complet
Module
Raccordement
Borne à vis sur la carte électronique
raccordement à l'AS-Interface
Description
avec couvercle
Couleur
noire
116C066
Connexion à SmartWire-DT
non
Remarques

Module de base (carte CI à 3 sorties, située dans le boîtier de base) :

  • Alimentation en énergie entièrement assurée par l'interface AS‐i (250 mA max.), par 2 bornes à vis
  • Possibilité de combiner 3 modules de fonctionnalités différentes (allumage fixe, allumage clignotant, allumage de type flash et avertisseur sonore)
  • Visualisation d'état par DEL
  • Les modules doivent être commandés séparément.

Caractéristiques techniques

Généralités
Raccordement
Borne à vis sur la carte électronique
raccordement à l'AS-Interface
Adressage
par raccordement du câble AS-Interface
Courant global max.
250 mA
Alimentation en énergie
entièrement assurée par le câble AS-Interface
Température ambiante
-25 - 55
Visualisation d'état par DEL sur la carte électronique
Status. Sortie Q0/Module de fonction position 1 : vert
Status. Sortie Q1/Module de fonction position 2 : vert
Status. Sortie Q2/Module de fonction position 3 : vert
Power câble AS-Interface : vert
Error AS-Interface, Défaut maître AS-Interface : rouge
Profil
S-9.A.E

Vérification de la conception selon IEC/EN 61439

Température d’emploi min.
-25 °C
Température d’emploi max.
+55 °C

Caractéristiques techniques ETIM 5.0

(EG000017) / Élément de colonne de signalisation, module de connexion (EC001152)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Appreillage de commande et de signalisation / Elément de colonne de signalisation, module de raccordement (ecl@ss8-27-37-12-32 [AKF050010])
Type de connexion circuit auxiliaire
Raccordement à vis
Montage de tube
Oui
Montage angulaire
Oui
Montage au sol
Oui
Couleur
Noir
Approprié pour interfaces AS
Oui

Encombrements

116X081
Module de base avec couvercle

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON COMMAND INDICATION EN.pdf 23 Mbytes
SL-B-ASI SL-B-ASI 222174 FR_222174.pdf 176 Kbytes SL-B-ASI SL-B-ASI 222174 FR_222174.pdf
