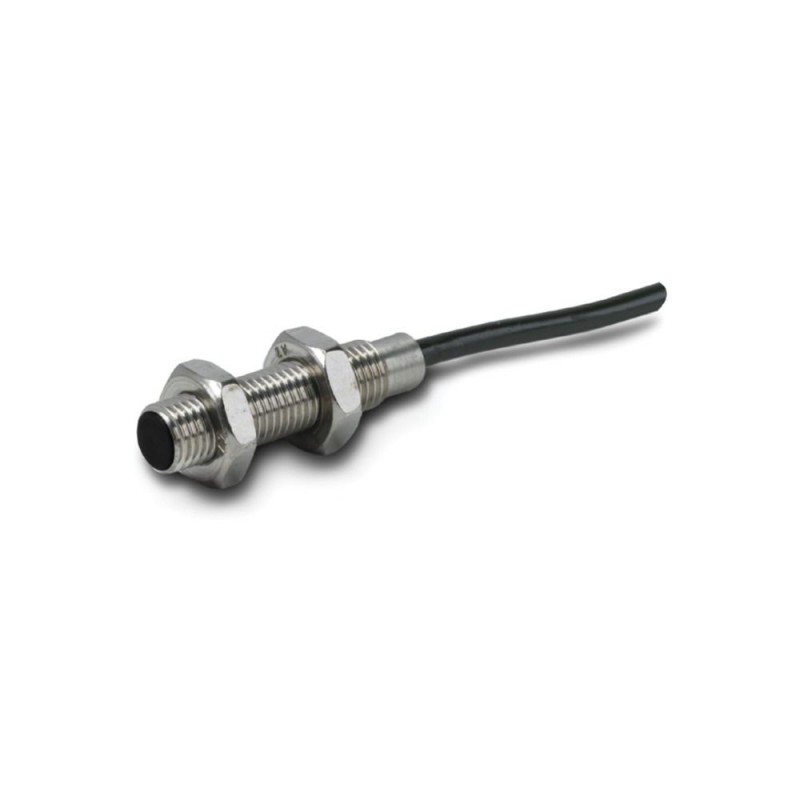

Détecteur de proximité, Gamme E57 Miniature, 1 O, 3 fils, 10 - 30 V DC, M8 x 1 mm, Sn= 2 mm, Non noyable, PNP, Acier inoxydable, Câble de raccordement de 2 m
Détecteur de proximité, Capteurs inductifs, Gamme: Gamme E57 Miniature, Raccordement: 3 fils, Dimensions: M8 x 1 mm, Tension assignée d'emploi: Ue= 10 - 30 V DC, Portée nominale: Sn= 2 mm, Type de montage: Non noyable, Type de commutation: PNP, Câble de raccordement de 2 m, Contacts O = contact à ouverture: 1 O, Matériau: Acier inoxydable, Degré de protection: IP67, Conformité aux normes: IEC/EN 60947-5
Gamme de livraison
Fonction de base
Capteurs inductifs
Tension assignée d'emploi [Ue]
10 - 30 V DC
Type de montage
Non noyable
Raccordement
Câble de raccordement de 2 m
O = contact à ouverture
1 O
Caractéristiques techniques
Conformité aux normes
IEC/EN 60947-5
Température ambiante
-25 - +70
Tenue aux chocs
30
Durée de choc 11 ms g
Portée nominalePortée nominale [Sn]
2 mm
Reproductibilité de Sn
1 %
Dérive due aux variations de température de Sn
10 %
Tension assignée d'emploi [Ue]
10 - 30 V DC
Courant assigné d'emploi [Ie]
< 200 mA
Courant d'emploi à l'état fermé sous 24 V DC [Ib]
10 mA
Chute de tension pour Ie[Ud]
1.5 V
Fréquence de commutation
2000 Hz
Courant résiduel à l'état bloqué sous 230 V AC ou 24 V DC [Ir]
0.01 mA
Visualisation de fonctionnement
rouge LED
Fonctions de protection
Protection contre les courts-circuits
ContactsO = contact à ouverture
1 O
RéalisationDimensions
M8 x 1 mm
Raccordement
Câble de raccordement de 2 m
Vérification de la conception selon IEC/EN 61439
Température d’emploi min.
-25 °C
Température d’emploi max.
+70 °C
Caractéristiques techniques ETIM 7.0
Détecteurs (EG000026) / Détecteur de proximité inductif (EC002714)
Electricité, Electronique, Automatisation et Commande / Capteur TOR, capteur de sécurité / Détecteur de proximité / Détecteur de proximité inductif (
[email protected] [AGZ376015])
conditions de montage mécaniques du capteur
non plan
distance de commutation
2 mm
adapté aux fonctions de sécurité
non
finition de la fonction de commutation
contact à ouverture
finition de la sortie de commutation
PNP
finition du raccordement électrique
câble
nombre de sorties de semiconducteur avec fonction de signalisation
1
nombre de sorties retardées avec fonction de signalisation
0
nombre de sorties de semiconducteur protégées
0
nombre de sorties retardées protégées
0
type d'actionnement
cible métallique
finition de l'interface
sans
finition de l'interface pour communication orientée sur la sécurité
sans
type de construction du boîtier
cylindre, filetage
revêtement du boîtier
autre
possibilité de mise en cascade
non
catégorie selon EN 954-1
B
SIL conformément à IEC 61508
sans
niveau de performance selon EN ISO 13849-1
sans
courant de sortie max. au niveau de la sortie protégée
0 mA
tension d’alimentation
10 - 30 V
tension d'alimentation de courant nominal Us à CA 50 Hz
0 - 0 V
tension d'alimentation de courant nominal Us à CA 60 Hz
0 - 0 V
tension d'alimentation de courant nominal Us CC
10 - 30 V
fréquence de commutation
2000 Hz
avec fonction de surveillance des appareils disposés en aval
non
matériau du boîtier/corps
métal
résistant à l'épreuve de la pression
non
catégorie de protection contre les explosions pour le gaz
sans
catégorie de protection contre les explosions pour la poussière
sans
immunité au brouillage contre les champs magnétiques
Homologations
Product Standards
CE marking
Max. Voltage Rating
30 V DC
Degree of Protection
IEC: IP67; UL/CSA Type: -
