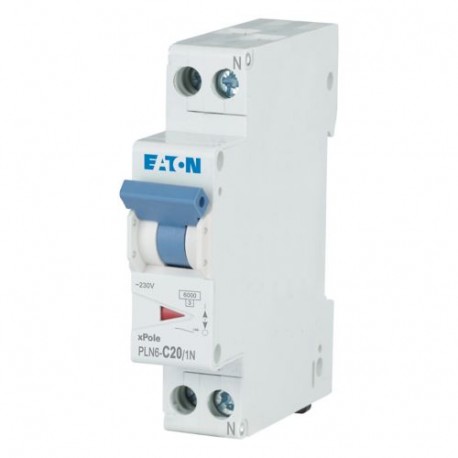

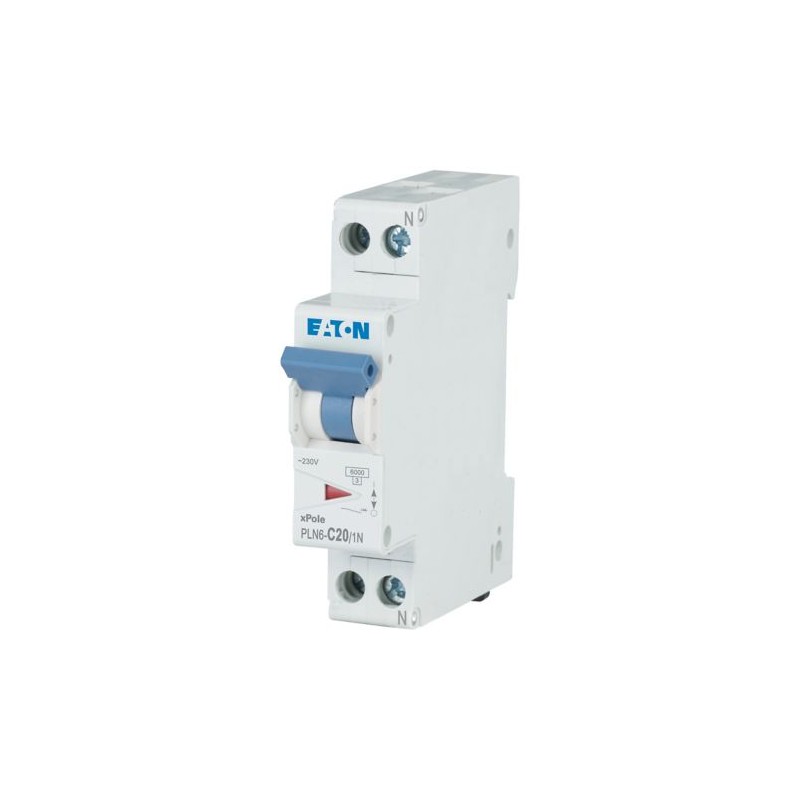

PLN6-C20/1N-MW 263175 EATON ELECTRIC Disjoncteur modulaire, 20A, 1Np, car. C, AC
PLN6-C20/1N-MW
263175
EATON-MOELLER
Disjoncteur modulaire, 20A, 1Np, car. C, AC
Appareils de protection des installations, des équipements et des personnes > Disjoncteur
Appareillage Modulaire - Tertiaire
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
En savoir plus
▲Disjoncteur modulaire, 20A, 1Np, car. C, AC
Disjoncteur modulaire de haute qualité 1P+N 1 PE requérant peu d'espace d'installation, indication de position des contacts rouge-vert, aide au serrage avec protection contre l'enfichage par l'arrière, montage ultérieur possible d'une vaste gamme d'équipements complémentaires, courants assignés d'emploi à 40 A, courbe de déclenchement B, C, pouvoir assigné de coupure 6 kA selon IEC/EN 60898-1, pour utilisation à l'air libre (armoires de chantier ou extérieures) jusqu'à - 25°C
Gamme de livraison
Fonction de base
Disjoncteurs modulaires
Nombre de pôles
1 pôle+N
Caractéristique de déclenchement
C
Application
Appareillage électrique pour le résidentiel et le tertiaire
Courant assigné [In]
20 A
Pouvoir assigné de coupure selon IEC/EN 60898-1 [Icn]
6 kA
Gamme
PLN6
Caractéristiques techniques
Electriques
Pouvoir assigné de coupure selon IEC/EN 60898-1 [Icn]
6 kA
Vérification de la conception selon IEC/EN 61439
Courant assigné d'emploi pour indication de la puissance dissipée [In]
20 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
3.7 W
Puissance dissipée statique, dépendante du courant [Pvs]
0 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+55 °C
linéaire par +1 °C provoque une diminution de 0,5 % de l'intensité admissible
Caractéristiques techniques ETIM 7.0
Appareils de protection des installations, des équipements et des personnes (EG000020) / Disjoncteur (EC000042)
Electricité, Electronique, Automatisation et Commande / Installation électrique, appareillage / Système de disjoncteur modulaire (MCB) / Disjoncteur modulaire (MCB) ([email protected] [AAB905014])
caractéristique de déclenchement (type/courbe)
C
nombre de pôles (total)
2
nombre de pôles protégés
1
calibre/courant nominal assigné (In)
20 A
tension assignée (Ue)
230 V
tension d'isolement assignée (Ui)
440 V
tension assignée de tenue aux chocs (Uimp)
4 kV
pouvoir de coupure assigné selon EN 60898 à 230 V (Icn)
6 kA
pouvoir de coupure assigné selon EN 60898 à 400 V (Icn)
6 kA
pouvoir de coupure assigné selon IEC 60947-2 à 230 V (Icu)
0 kA
pouvoir de coupure assigné selon IEC 60947-2 à 400 V (Icu)
0 kA
type de tension
AC
fréquence
50 - 60 Hz
classe de limitation d'énergie (I²t)
3
adapté à une installation encastrée
non
pôle neutre sectionné simultanément
oui
catégorie de surtension
3
degré de pollution
2
produits auxiliaires associables
oui
largeur en nombre de modules
1
profondeur d'encastrement
60 mm
indice de protection (IP)
IP20
température ambiante en fonctionnement
-25 - 55 °C
section de raccordement cable souple
1 - 25 mm²
section de raccordement cable rigide
1 - 25 mm²
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf | 8 Mbytes |
|
| PLN6-C20/1N-MW 263175 263175_FR.pdf | 143 Kbytes |
|
