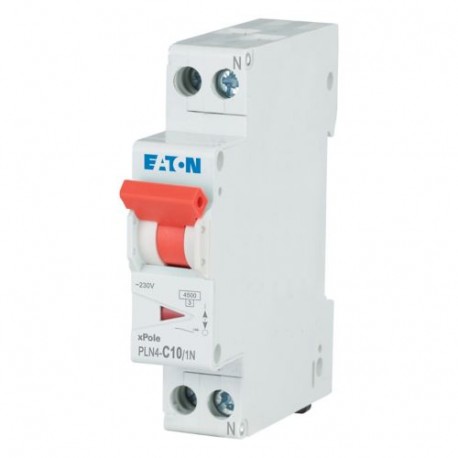

PLN4-C10/1N-MW 263190 EATON ELECTRIC 263190 PLN4-C10/1N-MW Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

PLN4-C10/1N-MW 263190 EATON ELECTRIC 263190 PLN4-C10/1N-MW

PLN4-C10/1N-MW

263190

EATON-MOELLER

12

Miniature circuit breaker (MCB), 10A, 1pole+N, type C characteristic

Disjoncteur, 10 A, 1p+N, caractéristique : C

Plus de détails


Appareils de protection des installations, des équipements et des personnes > Disjoncteur

Appareillage Modulaire - Tertiaire

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Disjoncteur, 10 A, 1p+N, caractéristique : C

Gamme de livraison

Fonction de base
Disjoncteurs modulaires
Nombre de pôles
1 pôle+N
Caractéristique de déclenchement
C
Application
xPole- Appareillage électrique pour le résidentiel et le tertiaire
Application
Appareillage électrique pour le résidentiel et le tertiaire
Courant assigné [In]
10 A
Pouvoir assigné de coupure selon IEC/EN 60898-1 [Icn]
4.5 kA
Gamme
PLN4

Caractéristiques techniques

Electriques
Pouvoir assigné de coupure selon IEC/EN 60898-1 [Icn]
4.5 kA

Vérification de la conception selon IEC/EN 61439

Courant assigné d'emploi pour indication de la puissance dissipée [In]
10 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
2.2 W
Puissance dissipée statique, dépendante du courant [Pvs]
0 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+75 °C
linéaire par +1 °C provoque une diminution de 0,5 % de l'intensité admissible

Caractéristiques techniques ETIM 9.0

Circuit breakers and fuses (EG000020) / Disjoncteur (EC000042)
Electricité, Electronique, Automatisation et Commande / Installation électrique, appareillage / Système de disjoncteur modulaire (MCB) / Disjoncteur modulaire (MCB) (ecl@ss13-27-14-19-01 [AAB905019])
profondeur d'encastrement
70.5 mm
caractéristique de déclenchement (type/courbe)
C
nombre de pôles (total)
2
nombre de pôles protégés
1
calibre/courant nominal assigné (In)
10 A
tension assignée (Ue)
230 V
tension d'isolement assignée (Ui)
440 V
tension assignée de tenue aux chocs (Uimp)
4 kV
pouvoir de coupure assigné selon EN 60898 à 230 V (Icn)
4.5 kA
type de tension
AC
pouvoir de coupure assigné selon EN 60898 à 400 V (Icn)
4.5 kA
pouvoir de coupure assigné selon IEC 60947-2 à 230 V (Icu)
0 kA
pouvoir de coupure assigné selon IEC 60947-2 à 400 V (Icu)
0 kA
fréquence
50 - 60 Hz
puissance dissipée
1.9 W
classe de limitation d'énergie (I²t)
3
montage encastré
non
pôle neutre sectionné simultanément
oui
catégorie de surtension
3
degré de pollution
2
produits auxiliaires associables
oui
largeur en nombre de modules
1
indice de protection (IP)
IP20
température ambiante en fonctionnement
-25 - 75 °C
section de raccordement cable souple
1 - 16 mm²
section de raccordement cable rigide
1 - 16 mm²
antidéflagration
non

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PLN4-C10/1N-MW 263190 FR_263190.pdf 112 Kbytes PLN4-C10/1N-MW 263190 FR_263190.pdf
