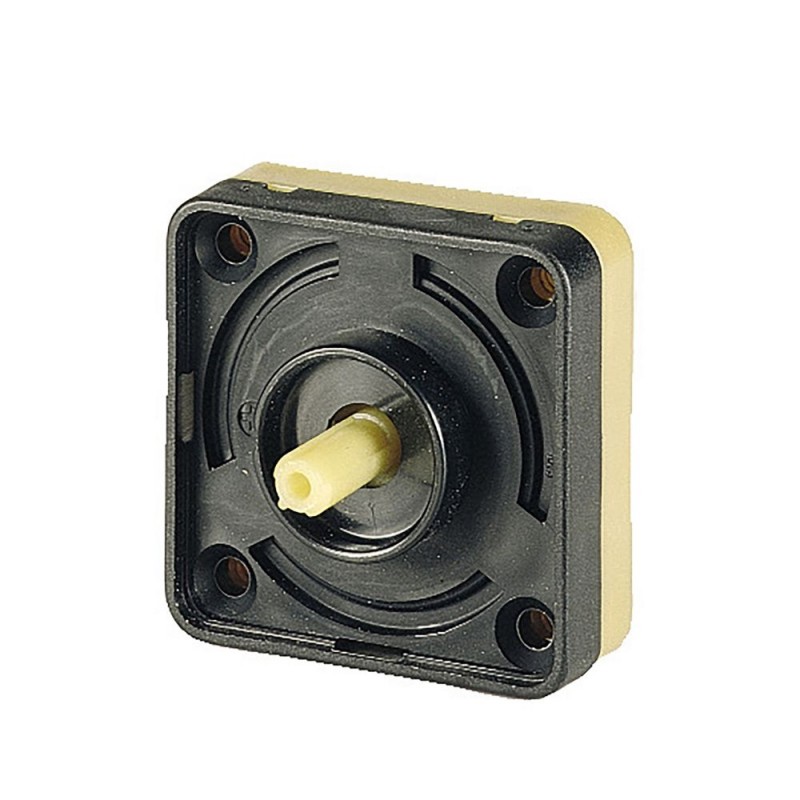

DE-P3 093972 0001456547 EATON ELECTRIC Mécanisme intermédiaire découplable
DE-P3
093972
0001456547
EATON-MOELLER
Mécanisme intermédiaire découplable
Appareillage industriel basse tension > Accessoires pour connectique basse tension
Sectionneurs et commutateurs à cames
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
En savoir plus
▲Mécanisme intermédiaire découplable
Équipements complémentaires pour commutateur à cames T/interrupteur-sectionneur P selon IEC/EN60947-3, formes générales : boîtier à monter en saillie à matière isolante, montage encastré, montage encastré avec fixation centrale, montage encastré avec fixation par l'arrière montage encastré en tableau de distribution IVS. Les commutateurs à cames T sont des appareils performants, compacts et résistants utilisés dans l’industrie, les petites entreprises et la gestion technique des bâtiments. Une multitude de schémas standards sont disponibles. Des schémas sur mesure peuvent être réalisés. Les possibilités sont quasi illimitées dans ce domaine. Les nombreux accessoires qui accompagnent la gamme permettent d’élargir l’éventail des applications.
Gamme de livraison
Fonction de base
Eléments standards
Fonction
mécanisme intermédiaire découplable
pour la transformation d'un appareil à encastrer en un appareil encastré à fixation arrière
Utilisation avec
T5B…/E
T5-…/E
T5-…/E
Information sur les éléments compris dans la fourniture
avec axe enfichable
Remarques
Pièce de rechange pour T5B…/Z, T5…/Z, P3…/Z
Vérification de la conception selon IEC/EN 61439
Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
0 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
0 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+50 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Sans objet.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 9.0
Low-voltage industrial components (EG000017) / Poignée pour armoire electrique (EC000230)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Interrupteur de puissance (BT, < 1 kV) / Mécanisme d'entrainement manuel pour commutateur (ecl@ss13-27-37-04-15 [AKF013019])
avec rallonge d'axe
oui
avec verrouillage de porte
non
verrouillable
non
avec poignée rouge/jaune
non
degré de protection (NEMA)
autre
Homologations
North America Certification
UL/CSA certification not required
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF EATON SAFE SWITCHING EN.pdf | 928 Kbytes |
|
| DE-P3 0001456547 093972 FR_093972.pdf | 110 Kbytes |
|
