> >>MCSN4-V 062425 ELECTRIC Manostat, 3p, 7bar, soupape de décharge
Produit précédent Produit suivant

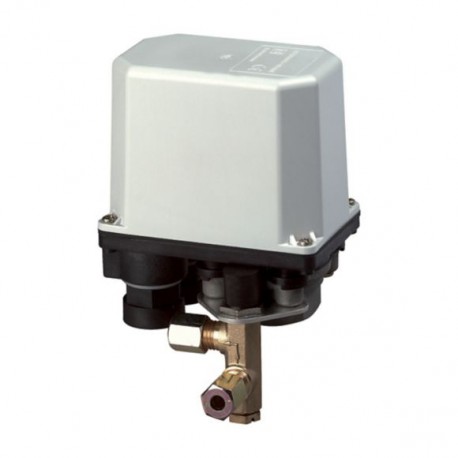

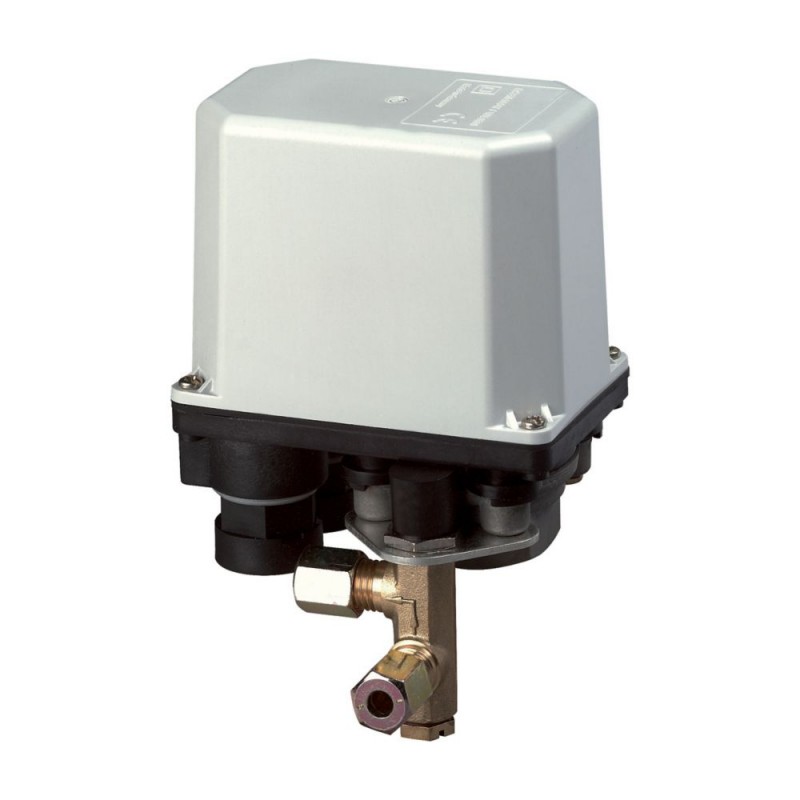

MCSN4-V 062425 EATON ELECTRIC Manostat, 3p, 7bar, soupape de décharge Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

MCSN4-V 062425 EATON ELECTRIC Manostat, 3p, 7bar, soupape de décharge

MCSN4-V

062425

EATON-MOELLER

Manostat, 3p, 7bar, soupape de décharge

Plus de détails


Appareillage industriel basse tension > Pressostat

Interrupteurs de position

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $134.40
Prix unitaire: $134.40

Quantité Prix
1+$134.40
2+$117.63
3+$116.55
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Manostat, 3p, 7bar, soupape de décharge
IEC EN 60947-5-1, IP65, contrôle de la pression de milieux liquides et gazeux, par ex. air comprimé, pour la commutation de charges, pressions de déclenchement et d'enclenchement réglables séparément, avec soupape de décharge pour raccord Ermeto de 6 mm

Gamme de livraison

Directives d’utilisation
Ce produit est soumis aux directives basse tension 2014/35/EG et CEM 2014/30/EG ; il respecte les exigences de la norme EN 60947-5-1. Ce produit n'est pas conforme aux normes de l’industrie ferroviaire et doit être testé séparément par l’utilisateur pour l’application concernée.
Gamme
Manostat avec contacts principaux
Degré de protection
IP65
Nombre de pôles
3
Pressions de déclenchement et d'enclenchement, réglablesséparémentde maniére linéaire. Tous les points d'intersection situés à l'intérieur de la zone foncée peuvent être réglés sur l'appareil correspondant.

Ecart minimal: 0.6 bar

Exemple :

Pression de déclenchement : 3.3 bar

Pression d'enclenchement : 2.2 bar

Avec soupape de décharge
avec raccord Ermeto pour tube de 6 mm de diamètre
Pression d’emploi max.
7 bars
Remarques

Equipement :

  • toujours avec capot pour bornes
  • 1 borne isolée pour conducteur de protection
  • 1 borne N isolée
  • 2 passages de câble défonçables pour M20, sans presse-étoupe
  • IP65 avec presse-étoupe V-M20
  • Flasque avec raccord d'arrivée R ½”
  • Flasque avec raccord d'arrivée R ¼” : nous consulter
  • Membrane Néoprène

R ¼” correspond à G ¼

R ½” correspond a G ½ selon ISO 228-1

Utilisation comme interrupteur de démarrage moteur selon IEC/EN 60947-4-1 pour :

courant triphasé AC-3

Courant monophasé

Courant continu DC-3

Utilisation comme commutateur de commande :

Réglage usine des pressions d'enclenchement et de déclenchement par indication d'un code complémentaire ￫ 203948

Remarques

montée à droite avec raccord Ermeto pour diamètre de tube 6 mm, livrable montée à gauche sur demande ; référence :MCSN…-VG

Caractéristiques techniques

Généralités
Conformité aux normes
IEC/EN 60947-4-1
Pression d'essai
32 bar
Pression d'éclatement
90 bar
Fréquence de commande [man./h]
≦ 1500
Résistance climatique
Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30
Température ambiante
-25 - 70
Degré de protection
IP65
Position de montage
Verticale
90°, dans tous les sens
Résistance aux chocs selon IEC 60068-2-27 [Onde demi-sinusoïdale 20 ms]
> 10 g
Tenue aux vibrations selon IEC/EN 60068-2-6 [1 mm d'amplitude]
36 Hz
Longévité mécanique [manœuvres ]
0.5 x 106
Sections raccordablesConducteur à âme massive
1 x (0,75 - 2,5)
2 x (0,75 - 1,5) mm2
Sections raccordablesSouple à embout selon DIN 46228
1 x (0.5 - 1.5)
2 x (0.5 - 1.5) mm2
Bornes de raccordement
Borne plate avec plaquette de serrage
Vis de raccordement
M4
Couple de serrage vis de raccordement
1.2 Nm
Circuits électriques/Pouvoir de coupure
Tension assignée de tenue aux chocs [Uimp]
4000 V AC
Tension assignée d'isolement [Ui]
400 V
Catégorie de surtension/Degré de pollution
III/3
Dispositif de protection contre les courts-circuits, calibre max.Par disjoncteur
PKZM0-20 Référence
Dispositif de protection contre les courts-circuits, calibre max.Fusible [gG/gL]
20 A
Type de coordination
1
Courant assigné de court-circuit [Iq(= Courant r)]
1 kA
AC-3Courant assigné d’emploi230 V
15 A
AC-3Courant assigné d’emploi500 V
11.5 A
AC-3Puissance assignée d'emploi P230 V
4 kW
AC-3Puissance assignée d'emploi P500 V
5.5 kW
DC-3Courant assigné d’emploi24 V
16 A
DC-3Courant assigné d’emploi110 V
12.5 A
DC-3Courant assigné d’emploi250 V
2 A
Fréquence assignée [f]
50 Hz
Impédance par phase
1.68 mΩ

Vérification de la conception selon IEC/EN 61439

Température d’emploi min.
-25 °C
Température d’emploi max.
+70 °C

Caractéristiques techniques ETIM 9.0

Low-voltage industrial components (EG000017) / Pressostat (EC000243)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Appareil de surveillance(technique de commutation basse tension) / Appareil de surveillance de pression (ecl@ss13-27-37-18-14 [AKF108019])
adapté en tant que gardien
oui
adapté en tant que régulateur à 2 points
oui
adapté en tant que limiteur
non
pression de travail max.
7000 hPa
pression d'enclenchement
0 - 3.8 bar
réglage initial
0 - 0 hPa
pression de commutation
0 - 4.5 bar
réglage final
0 - 0 hPa
différentiel de pression
0 bar
pression d'essai max.
32 bar
pression d'éclatement
90 bar
température du milieu
25 - 80 °C
raccordement
filetage femelle, pour gaz, cylindrique (BSPT)
dimension du filetage
1/2 pouce
tension de fonctionnement nominale Ue à CA 50 Hz
0 - 400 V
tension de fonctionnement nominale Ue à CA 60 Hz
0 - 400 V
tension de fonctionnement nominale Ue en CC
0 - 250 V
plage de mesure de valeurs initiales, pression
0 Pa
plage de mesure de valeurs finales, pression
0 Pa
puissance de fonctionnement nominale, AC-3, 400 V
5.5 kW
pouvoir de coupure, CA-3, 240 V
0 kA
courant de fonctionnement nominal CA-1, 400 V
0 A
courant de fonctionnement nominal CA-3, 400 V
11.5 A
nombre de contacts auxiliaires à fermeture
0
nombre de contacts auxiliaires à ouverture
0
nombre de contacts auxiliaires à deux directions
0
finition du raccordement électrique
raccordement à vis
nombre de contacts ouverture en tant que contacts principaux
3
nombre de contacts à fermeture en tant que contacts principaux
0
plage de courant ajustable
0 - 0 A
avec manœuvre manuelle
non
avec contacteur/disjoncteur manuel
non
finition électronique
non
avec affichage
non
antidéflagration
non
indice de protection (IP)
IP65
degré de protection (NEMA)
autre
hauteur
111 mm
largeur
60 mm
diamètre
0 mm
profondeur
96 mm

Datasheet - PDF

▲
Titre: Taille: Type:
MCSN4-V MCSN4-V 062425 FR_062425.pdf 422 Kbytes MCSN4-V MCSN4-V 062425 FR_062425.pdf
