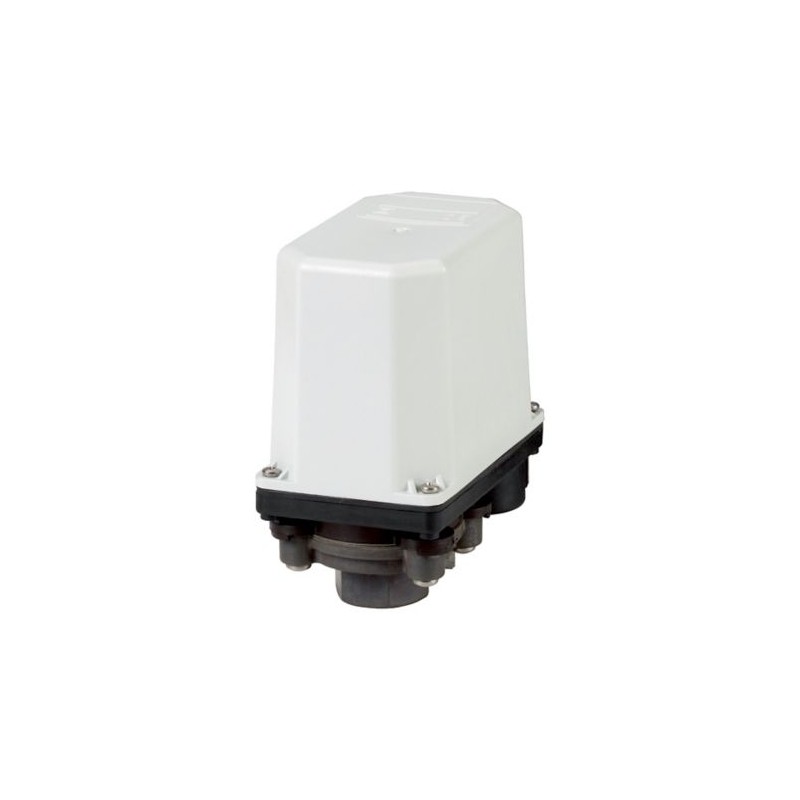

MCS4-G 058693 EATON MOELLER Manostat, 1W doré, 7bar Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

MCS4-G 058693 EATON MOELLER Manostat, 1W doré, 7bar

MCS4-G

058693

EATON - MOELLER

Disponible

Expédition hui

Manostat, 1W doré, 7bar

Plus de détails


Interrupteur Pression Pressostats

Position switches - EATON - MOELLER

MCS pressure switches - EATON - MOELLER

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON - MOELLER

QuantitéPrix
1+$91.75
2+$89.09
4+$86.93
6+$85.87
8+$85.35
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Comment il fonctionne

Comment il fonctionne?

1 Ajoutez les produits de votre choix au panier
2 Entrez vos coordonnées et soumettez votre demande
3 Nous vous enverrons un e-mail avec un devis pour ces produits
4 Il vous suffit de compléter l'achat et attendre votre commande

Il y a plusieurs options de paiement
- Carte de crédit
- Virement bancaire
- PayPal


Produits connexes

En savoir plus



Gamme de livraison
Gamme
  Manostats avec contacts auxiliaires
Degré de protection
  IP65
Contacts
  1 contact O-F contacts dorés
Pressions de déclenchement et d'enclenchement, réglables séparément de maniére linéaire. Tous les points d'intersection situés à l'intérieur de la zone foncée peuvent être réglés sur l'appareil correspondant.






Ecart minimal : 0.15 bar

Exemple :

Pression de déclenchement : 3.3 bar

Pression d'enclenchement : 2.2 bar


  Ecart réglable
Pression d’emploi max.
 bars7
Remarques

Equipement :

  • Flasque avec raccord d'arrivée R ¼”
  • Flasque avec raccord d'arrivée R ½” : sur demande
  • IP65 avec presse-étoupe V-M20
  • 1 borne isolée pour conducteur de protection
  • 2 passages de câble défonçables pour M20
  • Membrane Néoprène résistante au vieillissement et à l’air, aux huiles hydrauliques et à l’eau ; min. –25 °C, max. +80 °C

Réglage en usine des pressions de fonctionnement : par indication d'un code complémentaire : →#203948

R ¼” correspond à G ¼

R ½” correspond à G ½ selon ISO 228-1

Contacts auxiliaires selon IEC/EN 60947-1

Remarques

Les contacts dorés sont particulièrement adaptés à la commutation de faibles tensions et courants à partir de 12 V AC/DC, 0,1 A.

Caractéristiques techniques
Généralités
Conformité aux normes
  IEC/EN 60947-5-1
Pression d'essai
 bar32
Pression d'éclatement
 bar90
Fréquence de commande
man./h  1500
Résistance climatique
  Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30
Température ambiante
  -25 - 70
Degré de protection
  IP65
Position de montage
  Quelconque
Résistance aux chocs selon IEC 60068-2-27
Onde demi-sinusoïdale 20 msg> 10
Tenue aux vibrations selon IEC/EN 60068-2-6
1 mm d'amplitudeHz36
Longévité mécanique
manœuvresx 1061
Sections raccordables
 mm²
Conducteur à âme massive
 mm21 x (0,75 - 2,5)
2 x (0,75 - 1,5)
Souple à embout selon DIN 46228
 mm21 x (0.5 - 1.5)
Bornes de raccordement
  Domino
Vis de raccordement
  M3
Couple de serrage vis de raccordement
 Nm0.5
Circuits électriques/Pouvoir de coupure
Tension assignée de tenue aux chocs
UimpV AC4000
Tension assignée d'isolement
UiV400
Catégorie de surtension/Degré de pollution
  III/3
Dispositif de protection contre les courts-circuits, calibre max.

Par disjoncteur
 RéférencePKZM0-6,3
Fusible
gG/gLA10
AC-15

Courant assigné d’emploi

230 V
 A2
DC-13

Courant assigné d’emploi

24 V
 A2
110 V
 A0.25
Fréquence assignée
fHz50
Vérification de la conception selon IEC/EN 61439(afficher caractéristiques)(masquer caractéristiques)
Caractéristiques techniques pour la vérification de la conception

Température d’emploi min.
 °C-25
Température d’emploi max.
 °C70
Caractéristiques techniques ETIM 6.0(Afficher critères)(Masquer critères)
adapté en tant que gardien
  oui
adapté en tant que régulateur à 2 points
  oui
adapté en tant que limiteur
  non
pression de service max.
 hPa7000
pression d'enclenchement
 bar0 - 4.2
réglage initial
 hPa0 - 0
pression de commutation
 bar0 - 4.5
réglage final
 hPa0 - 0
différentiel de pression
 bar0
pression d'essai max.
 bar32
pression d'éclatement
 bar90
température moyenne
 °C-25 - 80
finition du raccordement de pression
  R 1/4 pouce
tension de fonctionnement nominale Ue à CA 50 Hz
 V0 - 230
tension de fonctionnement nominale Ue à CA 60 Hz
 V0 - 230
tension de fonctionnement nominale Ue en CC
 V0 - 110
plage de mesure de valeurs initiales, pression
 Pa0
plage de mesure de valeurs finales, pression
 Pa0
puissance de fonctionnement nominale, CA-3, 400 V
 kW0
pouvoir de coupure, CA-3, 240 V
 kA0
courant de fonctionnement nominal CA-1, 400 V
 A0
courant de fonctionnement nominal CA-3, 400 V
 A0
nombre de contacts auxiliaires à fermeture
  0
nombre de contacts auxiliaires à ouverture
  0
nombre de contacts auxiliaires à deux directions
  1
finition du raccordement électrique
  borne à vis
nombre de contacts ouverture en tant que contacts principaux
  0
nombre de contacts à fermeture en tant que contacts principaux
  0
plage de courant ajustable
 A0 - 0
avec manœuvre manuelle
  non
avec contacteur/disjoncteur manuel
  non
classe de protection (IP)
  IP65
finition électronique
  non
antidéflagration
  non
Homologations
Product Standards  CSA-CC22.2 No. 14
CSA File No.  12528
CSA Class No.  3211-06
North America Certification  CSA certified
Encombrements
Plus d'informations sur les produits (liens)
IL05212001Z (AWA1320-0132) Manostat
