> >>PKE-XRH 142417 XTPEXRHMRY ELECTRIC Manette de commande extérieure, rouge-jaune, pour PKE
Produit précédent Produit suivant

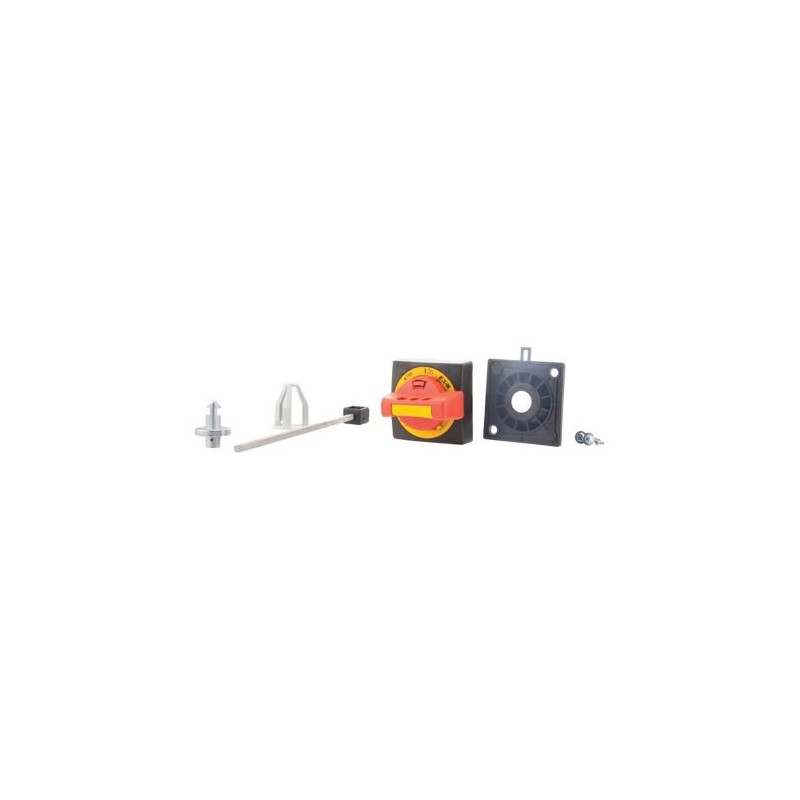

PKE-XRH 142417 XTPEXRHMRY EATON ELECTRIC Manette de commande extérieure, rouge-jaune, pour PKE Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

PKE-XRH 142417 XTPEXRHMRY EATON ELECTRIC Manette de commande extérieure, rouge-jaune, pour PKE

PKE-XRH

142417

XTPEXRHMRY

EATON-MOELLER

Manette de commande extérieure, rouge-jaune, pour PKE

Plus de détails


Appareillage industriel basse tension > Poignée pour armoire electrique

Accessoires PKZ

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $44.85
Prix unitaire: $44.85

*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Achetés habituellement ensemble

▲

Related products

▲

En savoir plus

▲


Manette de commande extérieure, rouge-jaune, pour PKE
Poignée rotative à commande rompue sur porte pour utilisation comme interrupteur général avec fonction d'arrêt d'urgence selon EN 60204 avec rallonge d'axe enfichable PKZ0-XAH, peut être découpée à la longueur souhaitée pour profondeurs de montage de 100 à 200 mm. Entraînement et rallonge d'axe fournis. Avec position MARCHE/ARRET et "+" (déclenché), verrouillable par 3 cadenas avec archet de 4 à 8 mm

Gamme de livraison

Gamme
Equipements complémentaires
Equipements complémentaires
Manette de commande extérieure
Pour une utilisation comme interrupteurs généraux avec fonction d'arrêt d'urgence selon EN 60204
Rouge-jaune
Utilisation avec
PKE
Utilisation pour
Manette de commande extérieure PKE
Degré de protection
IP65
Remarques
L'arbre d'extension enfichable PKZ0-XAH peut être découpé à la longueur souhaitée pour des profondeurs de montage de 100 à 240 mm.
Porteur avec arbre d'extension inclus de série.
Avec position d'interrupteur de marche/arrêt et « + » (déclenché), verrouillable.
Avec 3 cadenas, épaisseur du moraillon de 4 à 8 mm.
Ne peut pas être utilisé en combinaison avec VHI20-PKZ0.
ZFS... (sauf pour ZFS-(L)TS-NZM) et des plaques avant peuvent être utilisées.

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
0 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
0 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+55 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Sur demande
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Sans objet.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 9.0

Low-voltage industrial components (EG000017) / Poignée pour armoire electrique (EC000230)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Interrupteur de puissance (BT, < 1 kV) / Mécanisme d'entrainement manuel pour commutateur (ecl@ss13-27-37-04-15 [AKF013019])
avec rallonge d'axe
oui
avec verrouillage de porte
oui
verrouillable
oui
avec poignée rouge/jaune
non
degré de protection (NEMA)
4X, 12

Homologations

Product Standards
UL 508; CSA-C22.2 No. 14; IEC60947-4-1; CE marking
UL File No.
E36332
UL Category Control No.
NLRV
CSA File No.
165628
CSA Class No.
3211-05
North America Certification
UL listed, CSA certified
Specially designed for North America
No
Degree of Protection
IEC: IP65, UL/CSA Type: 4X, 12

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 34 Mbytes
PKE-XRH XTPEXRHMRY 142417 FR_142417.pdf 111 Kbytes PKE-XRH XTPEXRHMRY 142417 FR_142417.pdf
