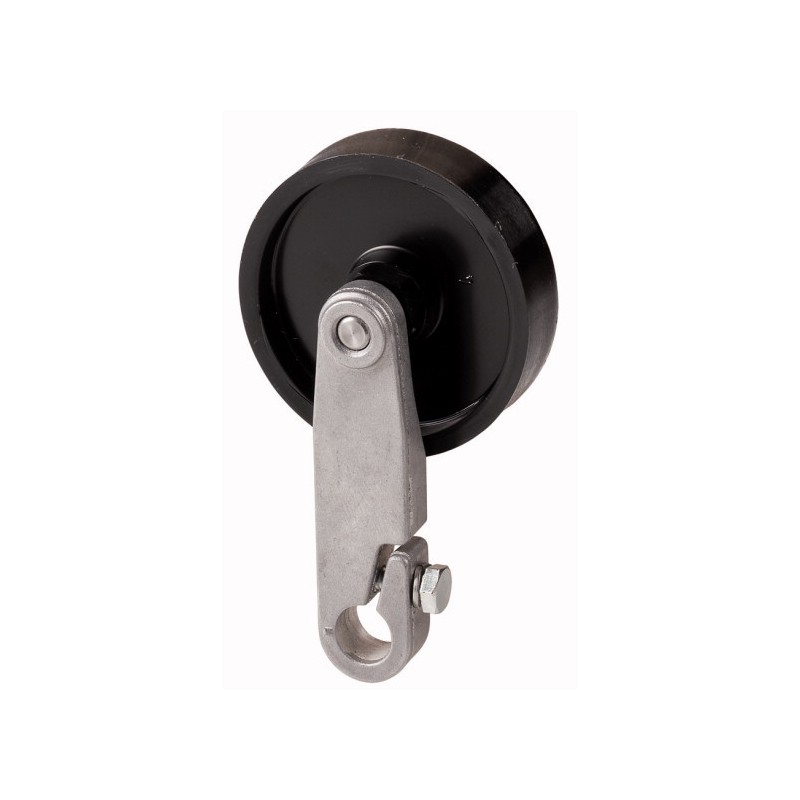

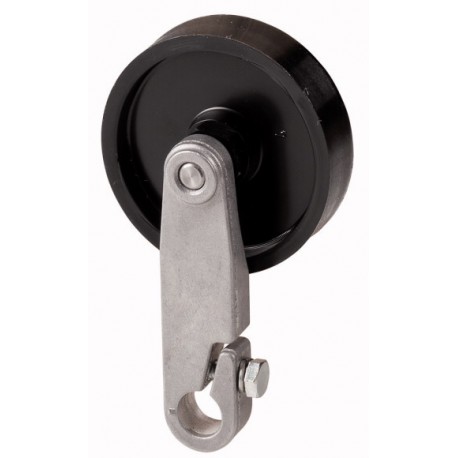

HR518 048106 EATON MOELLER ‌levier à galet Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

HR518 048106 EATON MOELLER ‌levier à galet

HR518

048106

EATON - MOELLER

Disponible

Expédition hui

Article à la demande, sans remboursement.

‌levier à galet

Plus de détails


Fins Courses Interrupteurs Position

Position switches - EATON - MOELLER

Mechanical Safety position switches, LS - EATON - MOELLER

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON - MOELLER

QuantitéPrix
1+$12.49
16+$10.68
31+$10.43
46+$10.30
62+$10.21
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Comment il fonctionne

Comment il fonctionne?

1 Ajoutez les produits de votre choix au panier
2 Entrez vos coordonnées et soumettez votre demande
3 Nous vous enverrons un e-mail avec un devis pour ces produits
4 Il vous suffit de compléter l'achat et attendre votre commande

Il y a plusieurs options de paiement
- Carte de crédit
- Virement bancaire
- PayPal


Produits connexes

En savoir plus



Gamme de livraison
Fonction de base
  Eléments constitutifs
Identificateur de type
  AT4
Gamme
  Clés d'actionnement
Fonction
  levier à galet
Diamètre
mm50
Description
  à compléter par une commande rotative R-AT4
avec galet en plastique
Longueur levier
lmm50
Utilisation pour
  R-AT4
Caractéristiques techniques
Généralités
Conformité aux normes
  IEC/EN 60947
Résistance climatique
  Chaleur humide, constante selon IEC 60068-2-78, chaleur humide, cyclique selon IEC 60068-2-30.
Position de montage
  Quelconque
Sections raccordables
 mm²
Conducteur à âme massive
 mm21 x (0.75 - 2.5)
2 x (0.75 - 1.5)
Conducteur souple avec embout
 mm21 x (0.5 - 1.5)
2 x (0.5 - 1.5)
Circuits électriques/Pouvoir de coupure
Tension assignée de tenue aux chocs
UimpV AC6000
Tension assignée d'isolement
UiV500
Catégorie de surtension/Degré de pollution
  III/3
Courant assigné d’emploi
IeA
AC-15

24 V
IeA10
220 V 230 V 240 V
IeA6
380 V 400 V 415 V
IeA4
DC-13

24 V
IeA3
110 V
IeA0.8
220 V
IeA0.4
Fréquence réseau
 Hzmax. 400
Protection conditionnelle aux courts-circuits selon IEC/EN 60947-5-1

par fusible calibre max.
 A gG/gL6
Fidélité du point de commutation
 mm0.02
Valeurs mécaniques
Température au contact du galet
 °C 100
Tenue aux chocs (onde demi-sinusoïdale 20 ms)

Contact à action lente
 g5
Contact à action brusque
 g2
Fréquence de commande
man./h  6000
Dispositif de commande
mécanique

Couple minimal pour têtes de commande rotatives
 Nm0.3
Vérification de la conception selon IEC/EN 61439(afficher caractéristiques)(masquer caractéristiques)
Caractéristiques techniques pour la vérification de la conception

Courant assigné d'emploi pour indication de la puissance dissipée
InA0
Puissance dissipée par pôle, en fonction du courant
PvidW0
Puissance dissipée du matériel, fonction du courant
PvidW0
Puissance dissipée statique, dépendante du courant
PvsW0
Pouvoir d'émission de puissance dissipée
PveW0
Température d’emploi min.
 °C-25
Température d’emploi max.
 °C70
Certificat d'homologation IEC/EN 61439

10.2 Résistance des matériaux et des pièces

10.2.2 Résistance à la corrosion
  Les exigences de la norme produit sont respectées.
10.2.3.1 Résistance à la chaleur de l'enveloppe
  Les exigences de la norme produit sont respectées.
10.2.3.2 Résistance Matières isolantes Chaleur normale
  Les exigences de la norme produit sont respectées.
10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
  Les exigences de la norme produit sont respectées.
10.2.4 Résistance aux UV
  Sur demande
10.2.5 Elevation
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
  Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
  Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
  Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
  Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement

10.9.2 Tension de tenue à fréquence industrielle
  Sous la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
  Sous la responsabilité du tableautier.
10.9.4 Test d'enveloppes en matière isolante
  Sous la responsabilité du tableautier.
10.10 Echauffement
  Sans objet.
10.11 Tenue aux courts-circuits
  Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
  Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
  Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 6.0(Afficher critères)(Masquer critères)
finition de l'élément d'actionnement
  levier oscillant
Encombrements

Datasheet - PDF
