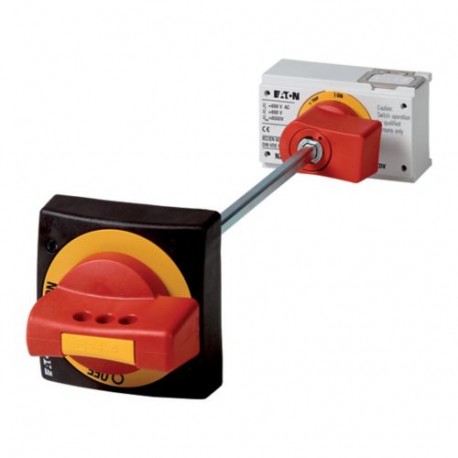

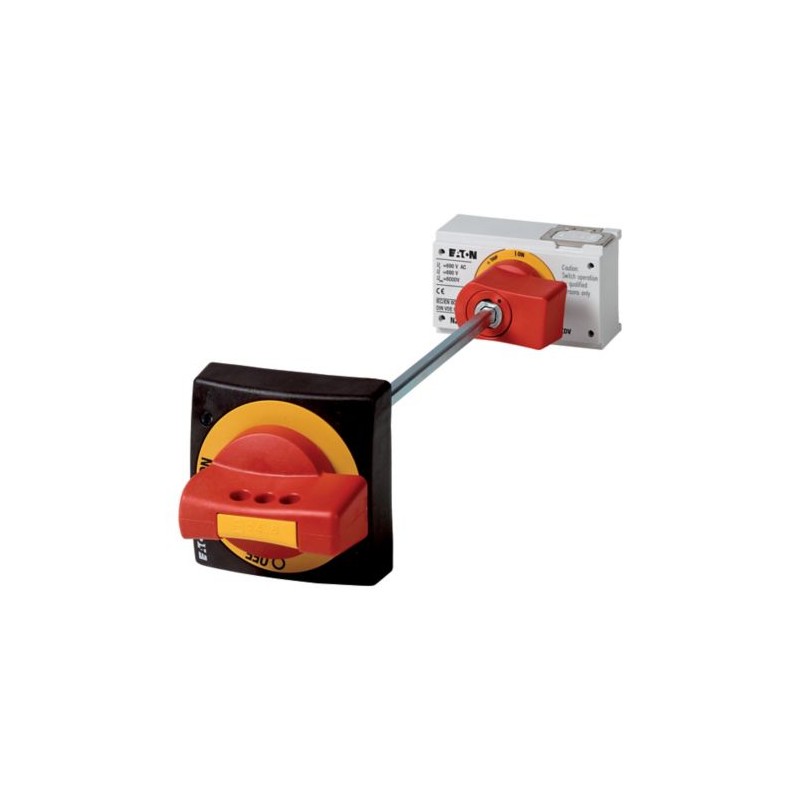

NZM1-XHB-DAR-NA 125959 EATON ELECTRIC Kit de transformation en interrupteur général en interrupteur général,..
NZM1-XHB-DAR-NA
125959
EATON-MOELLER
Kit de transformation en interrupteur général en interrupteur général, +poignée supplémentaire rouge,taille 1,version NA
Appareillage industriel basse tension > Poignée pour disjoncteur
Accessoires NZM
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Achetés habituellement ensemble
▲En savoir plus
▲Kit de transformation en interrupteur général en interrupteur général, +poignée supplémentaire rouge,taille 1,version NA
Equipements complémentaires optionnels pour la gamme des disjoncteurs NZM : permet un grand choix d’applications pour le marché mondial. Flexibilité et simplicité du montage grâce aux groupes fonctionnels modulaires. Remarques : Poignée rotative à commande rompue sur porte avec adaptateur pour commande par rotation. Poignée additionnelle sur appareil à actionnement volontaire. Rallonge d'axe NZM..-XV6 pour profondeur de montage 600 mm, rallonge d'axe NZM1/2-XV4 avec NZM1 pour profondeur de montage 400 mm. Plaque d'avertissement / étiquette de repérage en allemand et en anglais. Symbole "éclair" noir-jaune. Plaque d'avertissement et/ou étiquette de repérage à clip. Possibilité de commander la protection des doigts IP2X pour augmenter la protection contre les contacts côté alimentation. Avec poignée rouge rotative à commande rompue sur porte sur porte pour utilisation comme interrupteur d'arrêt d'urgence. Verrouillable en position 0 sur la poignée par 3 cadenas max. Verrouillable en position 0 sur l'appareil. Avec verrouillage de porte. Utilisable pour : NZM1(-4), PN1(-4), N(S)1(-4)
Gamme de livraison
Fourniture
Poignée rotative à commande rompue sur porte avec commande rotative
Poignée additionnelle sur appareil, à actionnement volontaire, selon NFPA79 et UL508A Partie 2
Rallonge d'axe NZM1/2-XV4 profondeur de montage 400 mm
Plaque d'avertissement/étiquette de repérage en allemand et en anglais
symbole "éclair" noir-jaune
Poignée additionnelle sur appareil, à actionnement volontaire, selon NFPA79 et UL508A Partie 2
Rallonge d'axe NZM1/2-XV4 profondeur de montage 400 mm
Plaque d'avertissement/étiquette de repérage en allemand et en anglais
symbole "éclair" noir-jaune
Gamme
Equipements complémentaires
Equipements complémentaires
Kit de transformation en interrupteur général
norme / homologation
UL/CSA, IEC
Taille
NZM1
Description
Eléments standards pour utilisation comme interrupteur général
Fonction
Avec poignée rouge rotative à commande rompue sur porte sur porte pour utilisation comme interrupteur d'arrêt d'urgence
Degré de protection
IP66
UL/CSA Type 4X, Type 12
UL/CSA Type 4X, Type 12
Verrouillage
Verrouillable en position 0 sur la poignée par 3 cadenas max.
modifiable également en position I
Avec verrouillage de la porte
Verrouillable en position 0 sur l'appareil.
modifiable également en position I
Avec verrouillage de la porte
Verrouillable en position 0 sur l'appareil.
Verrouillage de la porte
Verrouillage de la porte en position Arrêt par 3 cadenas max.
Avec verrouillage de porte activé. Ne pas ouvrir en position Marche, Arrêt et Déclenchement. Ouvrir uniquement en position Réarmement.
Déverrouillable de l'extérieur à l'aide d'un tournevis
Infraudable en position ARRET verrouillée
Avec verrouillage de porte activé. Ne pas ouvrir en position Marche, Arrêt et Déclenchement. Ouvrir uniquement en position Réarmement.
Déverrouillable de l'extérieur à l'aide d'un tournevis
Infraudable en position ARRET verrouillée
Information de configuration
Plaque d'avertissement et/ou étiquette de repérage à clip
Possibilité de commander la protection des doigts IP2X pour augmenter le capot de protection côté alimentation.
Possibilité de commander la protection des doigts IP2X pour augmenter le capot de protection côté alimentation.
Utilisation avec
NZM1(-4)
PN1(-4), N(S)1(-4)
PN1(-4), N(S)1(-4)
Vérification de la conception selon IEC/EN 61439
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 7.0
Commutateurs basse tension (EG000017) / Poignée pour disjoncteur (EC000229)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Interrupteur de puissance (BT, < 1 kV) / Poignée pour commutateur ([email protected] [AKF012014])
verrouillable
oui
couleur
rouge
adapté à un arrêt d'urgence
oui
avec axe
oui
adapté à un disjoncteur
oui
adapté à un disjoncteur de puissance interrupteur de charge compact
oui
Homologations
Product Standards
UL489; CSA-C22.2 No. 5-09; IEC60947, CE marking
UL File No.
E140305
UL Category Control No.
DIHS
CSA File No.
022086
CSA Class No.
1437-01
North America Certification
UL listed, CSA certified
Specially designed for North America
Designed as operating handle for Supply Circuit Disconnecting Means. Rotary handle with additional 4th position, beyond OFF, to release door interlock. UL 508A, NFPA 79, Industrial Machinery.
Degree of Protection
IEC: IP66, UL/CSA Type 4X, 12
Encombrements
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| NZM1-XHB-DAR-NA 125959 FR_125959.pdf | 222 Kbytes |
 |
