> >>M22-WRJ2V 289240 M22-WRJ2VQ ELECTRIC Joystick 2 positions, vertical, à accrochage
Produit précédent Produit suivant

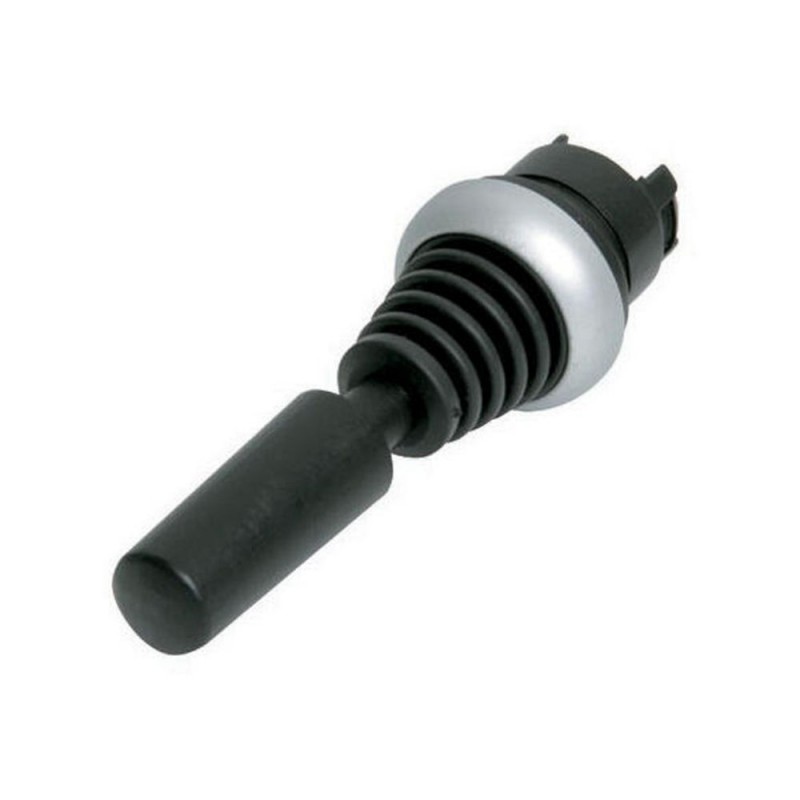

M22-WRJ2V 289240 M22-WRJ2VQ EATON ELECTRIC Joystick 2 positions, vertical, à accrochage Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

M22-WRJ2V 289240 M22-WRJ2VQ EATON ELECTRIC Joystick 2 positions, vertical, à accrochage

M22-WRJ2V

289240

M22-WRJ2VQ

EATON-MOELLER

Joystick 2 positions, vertical, à accrochage

Joystick, avec un point de commutation par sens d'actionnement, avec axe en matière isolante, 2 positions, Collerette titane, à accrochage, vertical

Plus de détails


Appareillage industriel basse tension > Boîte à boutons suspendue, manche à balai

Moyens de contrôle et de signalisation

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $59.98
Prix unitaire: $59.98

Quantité Prix
1+$59.98
2+$53.02
3+$48.65
4+$46.19
5+$45.98
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Achetés habituellement ensemble

▲

En savoir plus

▲


Joystick, avec un point de commutation par sens d'actionnement, avec axe en matière isolante, 2 positions, Collerette titane, à accrochage, vertical
Joystick, Gamme: RMQ-Titan, Appareil individuel, Description: avec un point de commutation par sens d'actionnement, avec axe en matière isolante, 2 positions, Degré de protection: IP66, Collerette titane, Connexion à SmartWire-DT: oui, avec raccords SWD-RMQ, Dimensions frontales: - aucune indication -, Fonction: à accrochage, vertical, Conformité aux normes: IEC/EN 60947, VDE 0660

Gamme de livraison

Gamme
RMQ-Titan
Fonction de base
Joystick
Design RMQ
Classique
Diamètre de perçage [⌀]
22.5 mm
Appareil individuel/Appareil complet
Appareil individuel
Description
avec un point de commutation par sens d'actionnement
avec axe en matière isolante
2 positions
Degré de protection
IP65
Collerette
Collerette titane
Connexion à SmartWire-DT
oui
avec raccords SWD-RMQ
Fonction
à accrochage
vertical

Caractéristiques techniques

Généralités
Conformité aux normes
IEC/EN 60947
VDE 0660
Longévité mécanique [manœuvres]
> 0.1 x 106
Fréquence de commande [man./h]
≦ 2000
Effort de commande
≦ 5 N
Résistance climatique
Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30
Degré de protection
IP65
Température ambianteAppareil nu
-25 - +70 °C
Position de montage
Quelconque
Tenue aux chocs
30
Durée de choc 11 ms
Semi-sinusoïdal
selon IEC 60068-2-27 g
Agréments pour l'équipement des navires
DNV
GL
LR

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
0 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
0 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+70 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Sur demande
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Sans objet.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 9.0

Low-voltage industrial components (EG000017) / Commutateur de commande joystick (EC000632)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Sectionneur, interrupteur, commutateur / Commutateur de commande, joystick (ecl@ss13-27-37-14-04 [AKF061018])
courant de fonctionnement nominal à CA-21
0 A
fixation centrale, diamètre du trou
22.5 mm
longueur du joystick
75 mm
nombre de directions d'actionnement
2
nombre de positions de commutation
0
nombre de contacts à fermeture par direction d'actionnement
0
nombre de contacts à ouverture par direction d'actionnement
0
nombre de contacts-inverseurs par direction
0
avec retour automatique à la position 0
non
verrouillage en position 0
non
générateur de code
non
signal de sortie analogique configurable
non
avec bague frontale
oui
matériau de la bague frontale
plastique
couleur de bague frontale
titane
indice de protection (IP)
IP66
degré de protection (NEMA)
4X, 13

Homologations

Product Standards
IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CSA-C22.2 No. 94-91; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
012528
CSA Class No.
3211-03
North America Certification
UL listed, CSA certified
Degree of Protection
UL/CSA Type 3R, 4X, 12, 13

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON COMMAND INDICATION EN.pdf 23 Mbytes
M22-WRJ2V M22-WRJ2VQ 289240 FR_289240.pdf 116 Kbytes M22-WRJ2V M22-WRJ2VQ 289240 FR_289240.pdf
