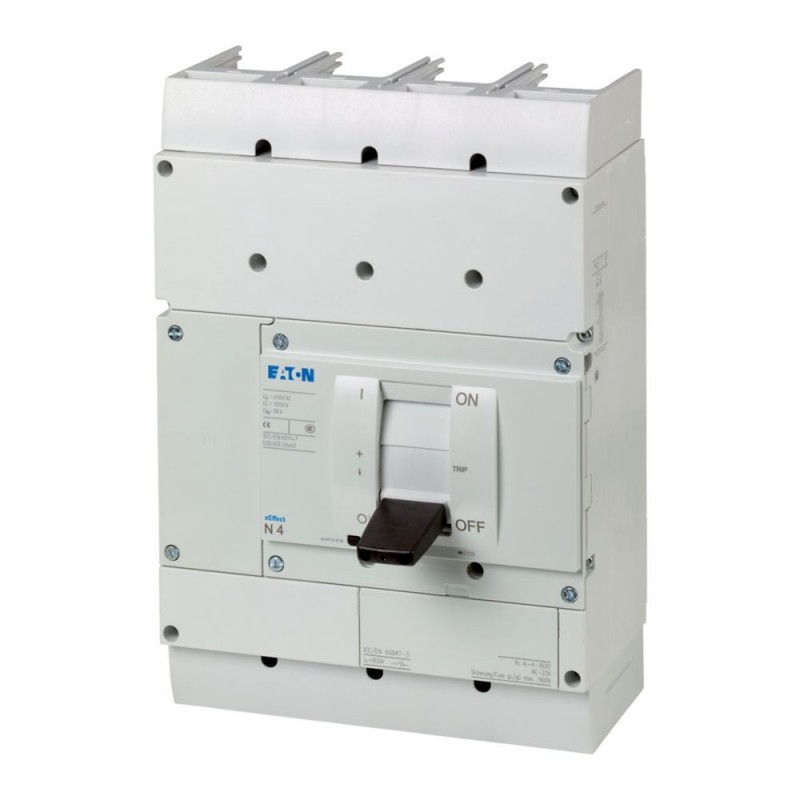

Conformité aux normes
IEC/EN 60947, VDE 0660
Protection contre les contacts directs
sécurité des doigts et du dos de la main selon DIN EN 50274/VDE 0106 partie 263
Résistance climatique
Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30
Température ambianteTempérature ambiante de stockage
- 40 - + 70 °C
Température ambianteModes de fonctionnement
-25 - +70 °C
résistance aux chocs (choc semi-sinusoïdal 10 ms) selon IEC 60068-2-27
15 (choc demi-sinusoïdal 11 ms) g
Séparation sûre selon EN 61140entre contacts auxiliaires et circuits principaux
500 V AC
Séparation sûre selon EN 61140entre contacts auxiliaires
300 V AC
Position de montagePosition de montage
verticale et à 90° dans tous les sens |
| avec déclencheur différentiel XFI : |
- NZM1, N1, NZM2, N2 : verticale et à 90° dans tous les sens |
avec dispositif de débrochage rapide : |
- NZM1, N1, NZM2, N2: verticale, à 90° droite/gauche |
avec berceau pour appareils débrochable : |
- NZM3, N3 : verticale, 90 à gauche |
- NZM4, N4: verticale |
avec télécommande : |
- NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4 : verticale et à 90° dans tous les sens |
Sens d'alimentation en énergie
quelconque
Degré de protectionAppareil
dans la zone des éléments de commande : IP 20 (degré de protection de base)
Degré de protectionBoîtiers
avec cadre d'étanchéité : IP40
avec poignée rotative à commande rompue sur porte : IP66
Degré de protectionBornes de raccordement
Borne à tunnel : IP10
Séparateur de phases et borne pour feuillards : IP00
Interrupteurs-sectionneurs
Tension assignée de tenue aux chocs [Uimp]Pôles principaux
8000 V
Tension assignée de tenue aux chocs [Uimp]Circuits auxiliaires
6000 V
Tension assignée d’emploi [Ue]
690 V AC
Fréquence assignée d'emploi [f]
50/60 Hz
Courant assigné d'emploi = courant assigné ininterrompu [In= Iu]
800 A
Catégorie de surtension/Degré de pollution
III/3
Tension assignée d'isolement [Ui]
1000 V
Utilisation dans des réseaux non reliés à la terre
≦ 525 V
Autres caractéristiques techniques (catalogue à feuilleter)
Pouvoir assigné de fermeture en court-circuit [Icm]
690 V 50/60 Hz [Icm]
53 kA
Courant assignée de courte durée admissible
Courant assigné de court-circuit conditionnel [kA]
avec fusible amont
N4-630…1600: 2 x 800 A gG/gL
avec fusible en aval
N4-630…1600: 2 x 800 A gG/gL
Pouvoirs assignés de fermeture et de coupure
Courant assigné d’emploi [Ie]AC-22/23A415 V [Ie]
800 A
Courant assigné d’emploi [Ie]AC-22/23A690 V [Ie]
800 A
Longévité mécanique [manœuvres]
10000
Fréquence de commutations max.
60 man./h
AC-1400 V 50/60 Hz [manœuvres]
3000
AC-1415 V 50/60 Hz [manœuvres]
3000
AC-1690 V 50/60 Hz [Manœuvres]
2000
AC-3400 V 50/60 Hz [manœuvres]
2000
AC-3415 V 50/60 Hz [manœuvres]
2000
AC-3690 V 50/60 Hz [Manœuvres]
1000
Equipement standard
Borne à boulon
Équipements complémentaires optionnels
Bornes à tunnel
Raccordement par l'arrière
Raccordement de feuillard
Conducteurs et câbles CuBorne à tunnelmultibrin4 trous
4 x (50 - 240) mm2
Conducteurs et câbles CuBornes à boulon et raccordement par l'arrièreDirectement sur l'appareilConducteurs multibrin
1 x (120 - 185)
4 x (50 - 185) mm2
Conducteurs et câbles CuBornes à boulon et raccordement par l'arrièrePlage de raccordement1 trou [min.]
1 x (185 - 240) mm2
Conducteurs et câbles CuBornes à boulon et raccordement par l'arrièrePlage de raccordement1 trou [max.]
2 x (70 - 185) mm2
Conducteurs et câbles CuBornes à boulon et raccordement par l'arrièrePlage de raccordement2 trous [min.]
4 x 50 mm2
Conducteurs et câbles CuBornes à boulon et raccordement par l'arrièrePlage de raccordement2 trous [max.]
4 x (35 - 185) mm2
Conducteurs et câbles CuBornes à boulon et raccordement par l'arrièreEpanouisseurEpanouisseur
4 x 300
6 x (95 - 240) mm2
Conducteurs Al, câbles AlBorne à tunnelmultibrin4 trous
4 x (50 - 240)
mm2
Conducteurs Al, câbles AlBornes à boulon et raccordement par l'arrièreDirectement sur l'appareilConducteurs multibrin
1 x (120 - 185)
4 x (50 - 185) mm2
Conducteurs Al, câbles AlBornes à boulon et raccordement par l'arrièrePlage de raccordement1 trou [min.]
1 x (185 - 240) mm2
Conducteurs Al, câbles AlBornes à boulon et raccordement par l'arrièrePlage de raccordement1 trou [max.]
2 x (70 - 185) mm2
Conducteurs Al, câbles AlBornes à boulon et raccordement par l'arrièrePlage de raccordement2 trous [min.]
4 x 50 mm2
Conducteurs Al, câbles AlBornes à boulon et raccordement par l'arrièrePlage de raccordement2 trous [max.]
4 x (35 - 185) mm2
Conducteurs Al, câbles AlBornes à boulon et raccordement par l'arrièreEpanouisseurEpanouisseur
2 x 240
6 x (70 - 240) mm2
Feuillard Cu (nombre de lamelles x largeur x épaisseur de lamelle)Borne de raccordement de feuillard simple [min.]
6 x 16 x 0.8 mm
Feuillard Cu (nombre de lamelles x largeur x épaisseur de lamelle)Borne de raccordement de feuillard simple [max.]
(2 x) 10 x 32 x 1.0 mm
Feuillard Cu (nombre de lamelles x largeur x épaisseur de lamelle)Plage de raccordement1 trou
(2 x) 10 x 50 x 1.0 mm
Feuillard Cu (nombre de lamelles x largeur x épaisseur de lamelle)Bornes à boulon et raccordement par l'arrièreFeuillard Cu perforé [min.]
(2 x) 10 x 50 x 1,0 mm
Feuillard Cu (nombre de lamelles x largeur x épaisseur de lamelle)Bornes à boulon et raccordement par l'arrièreFeuillard Cu perforé [max.]
(2 x) 10 x 50 x 1,0 mm
Feuillard Cu (nombre de lamelles x largeur x épaisseur de lamelle)Bornes à boulon et raccordement par l'arrièreEpanouisseur
(2 x) 10 x 80 x 1.0 mm
Barre Cu (largeur x épaisseur) [mm]Bornes à boulon et raccordement par l'arrièrebornes à boulon
M10
Barre Cu (largeur x épaisseur) [mm]Bornes à boulon et raccordement par l'arrièreDirectement sur l'appareil [min.]
25 x 5 mm
Barre Cu (largeur x épaisseur) [mm]Bornes à boulon et raccordement par l'arrièreDirectement sur l'appareil [max.]
2 x (50 x 10) mm
Barre Cu (largeur x épaisseur) [mm]Bornes à boulon et raccordement par l'arrièrePlage de raccordement1 trou [min.]
25 x 5 mm
Barre Cu (largeur x épaisseur) [mm]Bornes à boulon et raccordement par l'arrièrePlage de raccordement1 trou [max.]
2 x (50 x 10)
mm
Barre Cu (largeur x épaisseur) [mm]Bornes à boulon et raccordement par l'arrièrePlage de raccordement2 trous
2 x (50 x 10) mm
Barre Cu (largeur x épaisseur) [mm]Bornes à boulon et raccordement par l'arrièreEpanouisseurEpanouisseur [min.]
60 x 10 mm
Barre Cu (largeur x épaisseur) [mm]Bornes à boulon et raccordement par l'arrièreEpanouisseurEpanouisseur [max.]
2 x (80 x 10) mm
