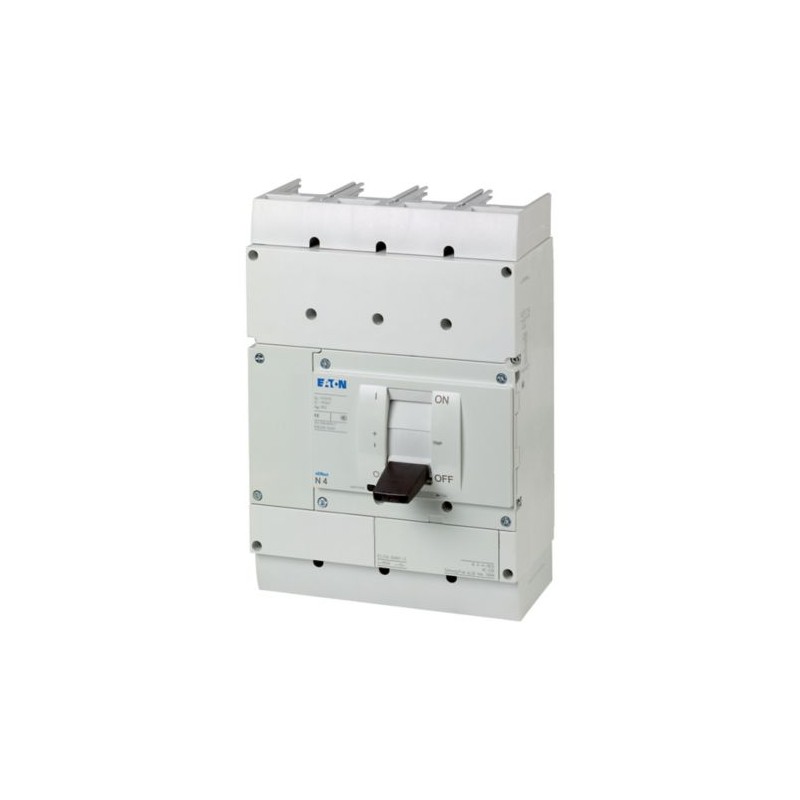

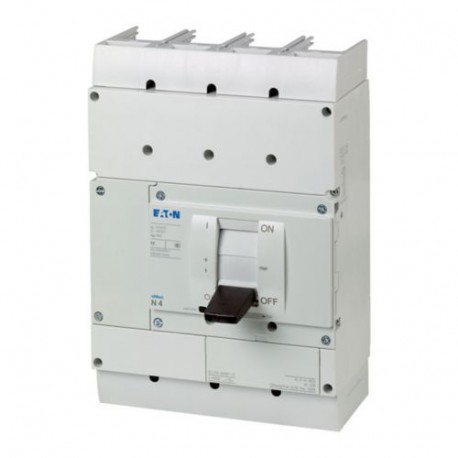

Interrupteurs-sectionneurs
Tension assignée d'emploi max. [Ue]
1000 V DC
Courant assigné ininterrompu avec ponts de raccordementà 40°
800
Courant assigné ininterrompu avec ponts de raccordementà 65°
800
Courant assigné ininterrompu avec ponts de raccordement
Valeurs de courant assigné ininterrompu à 65° C, y compris ponts de raccordement.
Courant assigné d’emploi [Ie]DC 22-A [Ie]
800 A
Courant assigné d’emploi [Ie]DC-21B [Ie]
1400 A
Catégorie de surtension/Degré de pollution
III/3
Tension assignée d'isolement [Ui]
1250 V
Température ambianteTempérature ambiante de stockage
- 40 - + 70 °C
Température ambianteModes de fonctionnement
-25 - +70 °C
Courant assignée de courte durée admissible
Fréquence de commutations max.
60 man./h
Longévité mécanique [manœuvres]
10000
Longévité mécanique: dont 50 % max. de déclenchements par déclencheurs à émission/manque de tension
Equipement standard
Borne à boulon
Conducteurs ronds CuBorne à tunnelmultibrin2 trous
1 x (50 - 240)
2 x (50 - 240) mm2
Conducteurs ronds CuBorne à tunnelmultibrin4 trous
4 x (50 - 240) mm2
Conducteurs ronds CuRaccordement par visDirectement sur l'appareilConducteurs multibrin
1 x (120 - 185)
4 x (50 - 185) mm2
Conducteurs ronds CuRaccordement par visPlage de raccordement1 trou [min.]
1 x (120 - 300) mm2
Conducteurs ronds CuRaccordement par visPlage de raccordement1 trou [max.]
2 x (95 - 300) mm2
Conducteurs ronds CuRaccordement par visPlage de raccordement2 trous [min.]
2 x (95 - 185) mm2
Conducteurs ronds CuRaccordement par visPlage de raccordement2 trous [max.]
4 x (35 - 185) mm2
Conducteurs ronds CuRaccordement par visEpanouisseurEpanouisseur
4 x 300
6 x (95 - 240) mm2
Conducteurs Al, câbles CuBorne à tunnelmultibrin2 trous
1 x (50 - 240)
2 x (50 - 240) mm2
Conducteurs Al, câbles CuBorne à tunnelmultibrin4 trous
4 x (25 - 240) mm2
Conducteurs Al, câbles CuBornes à boulon et raccordement par l'arrièreFeuillard Cu perforé [min.]
(2x) 10 x 50 x 1,0 mm
Conducteurs Al, câbles CuBornes à boulon et raccordement par l'arrièreFeuillard Cu perforé [max.]
(2x) 10 x 50 x 1,0 mm
Conducteurs Al, câbles CuBornes à boulon et raccordement par l'arrièreEpanouisseur
(2x) 10 x 80 x 1,0 mm
Feuillard Cu (nombre de lamelles x largeur x épaisseur de lamelle)Borne de raccordement de feuillard simple [min.]
6 x 16 x 0,8 mm
Feuillard Cu (nombre de lamelles x largeur x épaisseur de lamelle)Borne de raccordement de feuillard simple [max.]
(2x) 10 x 32 x 1,0 mm
Feuillard Cu (nombre de lamelles x largeur x épaisseur de lamelle)Plage de raccordement1 trou
(2x) 10 x 50 x 1,0 mm
Feuillard Cu (nombre de lamelles x largeur x épaisseur de lamelle)Bornes à boulon et raccordement par l'arrièreFeuillard Cu perforé [min.]
(2x) 10 x 50 x 1,0 mm
Feuillard Cu (nombre de lamelles x largeur x épaisseur de lamelle)Bornes à boulon et raccordement par l'arrièreFeuillard Cu perforé [max.]
(2x) 10 x 50 x 1,0 mm
Feuillard Cu (nombre de lamelles x largeur x épaisseur de lamelle)Bornes à boulon et raccordement par l'arrièreEpanouisseur
(2x) 10 x 80 x 1,0 mm
Barre Cu (largeur x épaisseur) [mm]Bornes à boulon et raccordement par l'arrièrebornes à boulon
M10
Barre Cu (largeur x épaisseur) [mm]Bornes à boulon et raccordement par l'arrièreDirectement sur l'appareil [min.]
25 x 5 mm
Barre Cu (largeur x épaisseur) [mm]Bornes à boulon et raccordement par l'arrièreDirectement sur l'appareil [max.]
2 x (50 x 10)
2 x (80 x 10) mm
Barre Cu (largeur x épaisseur) [mm]Bornes à boulon et raccordement par l'arrièrePlage de raccordement1 trou [min.]
25 x 5 mm
Barre Cu (largeur x épaisseur) [mm]Bornes à boulon et raccordement par l'arrièrePlage de raccordement1 trou [max.]
2 x (50 x 10) mm
Barre Cu (largeur x épaisseur) [mm]Bornes à boulon et raccordement par l'arrièrePlage de raccordement2 trous
2 x (50 x 10) mm
Barre Cu (largeur x épaisseur) [mm]Bornes à boulon et raccordement par l'arrièreEpanouisseurEpanouisseur [min.]
60 x 10 mm
Barre Cu (largeur x épaisseur) [mm]Bornes à boulon et raccordement par l'arrièreEpanouisseurEpanouisseur [max.]
2 x (10 x 80) mm
