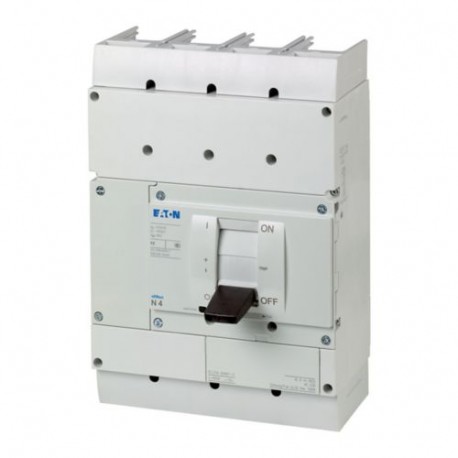

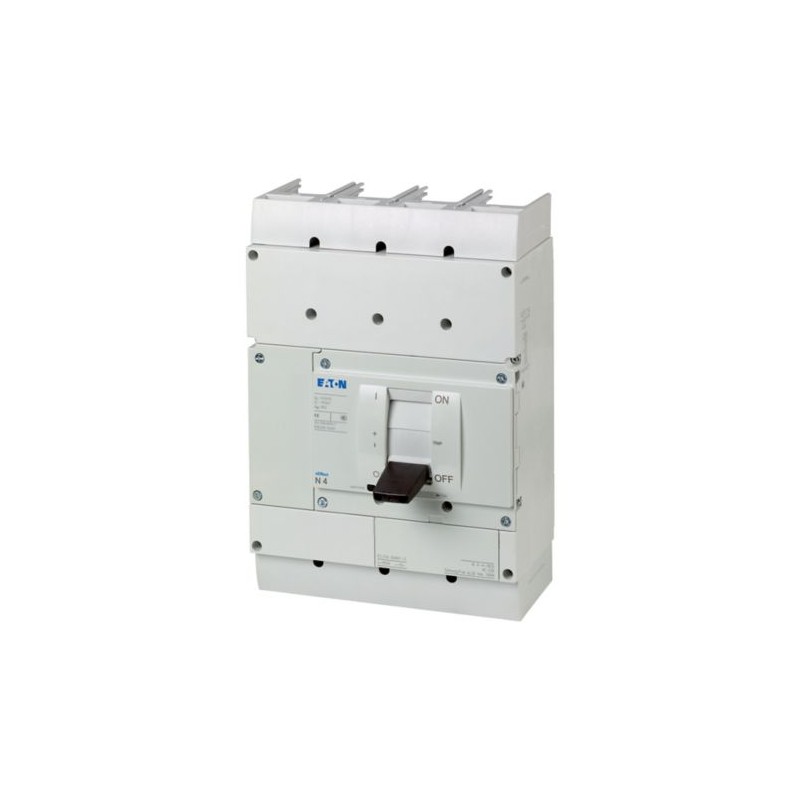

N4-4-1000-S1-DC 119891 EATON MOELLER Interrupteur-sectionneur 4p 1000A 1000VDC Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

N4-4-1000-S1-DC 119891 EATON MOELLER Interrupteur-sectionneur 4p 1000A 1000VDC

N4-4-1000-S1-DC

119891

EATON - MOELLER

Disponible

Expédition hui

Article à la demande, sans remboursement.

Interrupteur-sectionneur 4p 1000A 1000VDC

Plus de détails


Disjoncteurs Protecteurs Moteurs

Motor Protective Circuit Breakers PKZ - EATON - MOELLER

Protection of photovoltaic systems - EATON - MOELLER

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON - MOELLER

*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Comment il fonctionne

Comment il fonctionne?

1 Ajoutez les produits de votre choix au panier
2 Entrez vos coordonnées et soumettez votre demande
3 Nous vous enverrons un e-mail avec un devis pour ces produits
4 Il vous suffit de compléter l'achat et attendre votre commande

Il y a plusieurs options de paiement
- Carte de crédit
- Virement bancaire
- PayPal


Produits connexes

En savoir plus



Gamme de livraison
Gamme
  Interrupteurs-sectionneurs
Fonction de protection
  Interrupteur-sectionneur/interrupteur général
Applications photovoltaïques
Gamme
  Interrupteur-sectionneur courant continu
Domaine d'utilisation
  Bâtiments non résidentiels
Espaces libres
Référence
  N...DC
norme / homologation
  IEC
Technique de montage
  Appareils fixes
Taille
  N4
Description
  IEC/EN 60947-3
CCC China Compulsory Certificate (certification produit obligatoire de Chine)
Aptitude à l'utilisation comme interrupteur général y compris contacts liés positivement selon IEC/EN 60204 et VDE 0113
Aptitude au sectionnement selon IEC/EN 60947-3 et VDE 0660.
Les interrupteurs-sectionneurs N admettent des déclencheurs voltmétriques NZM...-XU, NZM...-XA et des contacts auxiliaires. Association possible également avec la télécommande NZM...‐XR...
Toute commande DC exige le montage en série des 4 circuits. Voir illustration Equipements complémentaires, kits de pontage.
Equipement standard : borne à boulon, borne à cage en option.
Dans les réseaux sans mise à la terre (schéma IT, par ex.), réaliser l'installation de façon à exclure un double défaut à la terre.
Appareils incompatibles avec la technologie déconnectable/débrochable et/ou un raccordement par l'arrière.
Alimentation et départ N4-4-...-S15-DC uniquement par le bas.
Raccordement

Nombre de pôles
  Appareil de base 4 pôles, utilisation possible avec 1 ou 2 pôles en fonction du type de câblage
Equipement standard
  Borne à boulon
Positions de commutation
  I, +, 0
Courant assigné d'emploi = courant assigné ininterrompu
In = Iu A1000
Commander à distance / déclencheur
  Commande à distance possible par déclencheur voltmétrique/télécommande
Fréquence assignée d'emploi
  DC
Caractéristiques techniques
Interrupteurs-sectionneurs
Tension assignée d'emploi max.
UeV DC1000
Courant assigné ininterrompu avec ponts de raccordement

à 40°
  1000
à 65°
  1000

  Valeurs de courant assigné ininterrompu à 65° C, y compris ponts de raccordement.
Catégorie d'emploi
  DC-22A
Courant assigné d’emploi
IeA
DC 22-A
Ie A1000
Catégorie de surtension/Degré de pollution
  III/3
Tension assignée d'isolement
UiV1250
Courant assignée de courte durée admissible
t = 0,1 s
 kA34
Longévité mécanique
Fréquence de commutations max.
 man./h60
Longévité mécanique
manœuvres 10000

  Longévité mécanique: dont 50 % max. de déclenchements par déclencheurs à émission/manque de tension
Longévité électrique
électrique (DC 22)
Manœuvres 500
Pertes par effet Joule par pôle sous Iu : les valeurs se rapportent au courant assigné d'emploi maximal du calibre.
 W31,75
Sections raccordables
Equipement standard
  Borne à boulon
Conducteurs ronds Cu

Borne à tunnel

multibrin
 mm2
4 trous
 mm24 x (50 - 240)
Raccordement par vis

Directement sur l'appareil

Conducteurs multibrin
 mm21 x (120 - 185)
4 x (50 - 185)
Plage de raccordement

1 trou
min.mm21 x (120 - 300)
1 trou
max.mm22 x (95 - 300)
Plage de raccordement

2 trous
min.mm22 x (95 - 185)
2 trous
max.mm24 x (35 - 185)
Epanouisseur
 mm2
Epanouisseur
 mm24 x 300
6 x (95 - 240)
Conducteurs Al, câbles Cu



multibrin
 mm2
4 trous
 mm24 x (25 - 240)
Bornes à boulon et raccordement par l'arrière

Feuillard Cu perforé
min.mm(2x) 10 x 50 x 1,0
Feuillard Cu perforé
max.mm(2x) 10 x 50 x 1,0
Epanouisseur
 mm(2x) 10 x 80 x 1,0
Feuillard Cu (nombre de lamelles x largeur x épaisseur de lamelle)

Borne de raccordement de feuillard simple


min.mm6 x 16 x 0,8

max.mm(2x) 10 x 32 x 1,0
Plage de raccordement

1 trou
 mm(2x) 10 x 50 x 1,0
Bornes à boulon et raccordement par l'arrière

Feuillard Cu perforé
min.mm(2x) 10 x 50 x 1,0
Feuillard Cu perforé
max.mm(2x) 10 x 50 x 1,0
Epanouisseur
 mm(2x) 10 x 80 x 1,0
Barre Cu (largeur x épaisseur)
mm
Bornes à boulon et raccordement par l'arrière

bornes à boulon
  M10
Directement sur l'appareil


min.mm25 x 5

max.mm2 x (50 x 10)
2 x (80 x 10)
Plage de raccordement

1 trou
min.mm25 x 5
1 trou
max.mm2 x (50 x 10)
Plage de raccordement

2 trous
 mm2 x (50 x 10)
Epanouisseur
 mm
Epanouisseur
min.mm60 x 10
Epanouisseur
max.mm2 x (10 x 80)
Vérification de la conception selon IEC/EN 61439(afficher caractéristiques)(masquer caractéristiques)
Caractéristiques techniques pour la vérification de la conception

Courant assigné d'emploi pour indication de la puissance dissipée
InA1000
Puissance dissipée du matériel, fonction du courant
PvidW148
Certificat d'homologation IEC/EN 61439

10.2 Résistance des matériaux et des pièces

10.2.2 Résistance à la corrosion
  Les exigences de la norme produit sont respectées.
10.2.3.1 Résistance à la chaleur de l'enveloppe
  Les exigences de la norme produit sont respectées.
10.2.3.2 Résistance Matières isolantes Chaleur normale
  Les exigences de la norme produit sont respectées.
10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
  Les exigences de la norme produit sont respectées.
10.2.4 Résistance aux UV
  Les exigences de la norme produit sont respectées.
10.2.5 Elevation
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
  Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
  Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
  Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
  Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement

10.9.2 Tension de tenue à fréquence industrielle
  Sous la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
  Sous la responsabilité du tableautier.
10.9.4 Test d'enveloppes en matière isolante
  Sous la responsabilité du tableautier.
10.10 Echauffement
  Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
  Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
  Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
  Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 6.0
finition interrupteur général
  oui
finition interrupteur de maintenance/réparation
  oui
finition interrupteur de sécurité
  non
finition interrupteur de dispositif d'arrêt d'urgence
  oui
finition de l'inverseur
  non
tension de fonctionnement nominale max. Ue en CA
 V0
tension de fonctionnement normale
 V1000 - 1000
courant permanent nominal Iu
 A1000
courant permanent nominal , CA-21, 400 V
 A0
puissance de fonctionnement nominale, CA-3, 400 V
 kW0
courant nominal de courte durée admissible Icw
 kA25
puissance de fonctionnement nominale, CA-23, 400 V
 kW0
puissance de commutation à 400 V
 kW0
intensité de court-circuit nominale conditionnelle Iq
 kA100
nombre de pôles
  4
nombre de contacts auxiliaires à ouverture
  0
nombre de contacts auxiliaires à fermeture
  0
nombre de contacts auxiliaires à deux directions
  0
commande motorisée en option
  oui
commande motorisée intégrée
  non
déclencheur voltmétrique en option
  oui
type de construction de l'appareil
  technique d'encastrement fixe pour appareil encastré
adapté à une fixation sur sol
  oui
adapté à une fixation frontale à 4 trous
  non
adapté à une fixation frontale centrale
  non
adapté à un montage en distributeur
  oui
adapté à un montage intermédiaire
  oui
couleur de l'élément d'actionnement
  noir
finition de l'élément d'actionnement
  levier
verrouillable
  oui
type de raccordement du circuit principal
  borne à vis
classe de protection (IP), face avant
  IP20
Encombrements
chambre de soufflage, distance minimale des autres éléments 260 mm
Distance minimale des éléments voisins 15 mm
