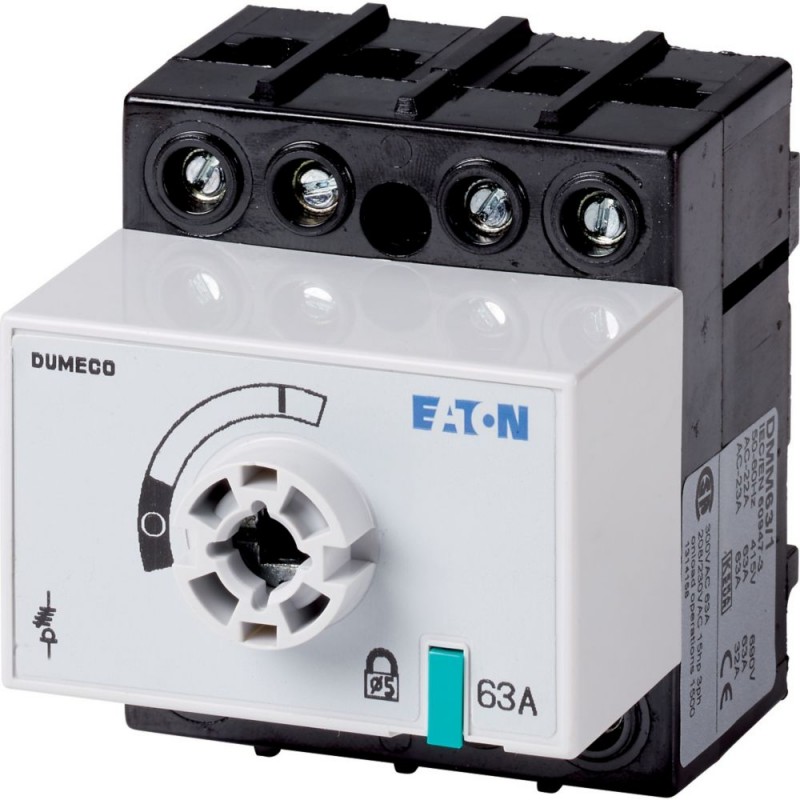

DMM63/1-SK 1314157 EATON MOELLER Interrupteur-sectionneur, 3 pôles + N, 63 A, sans poignée rotative et axe d.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

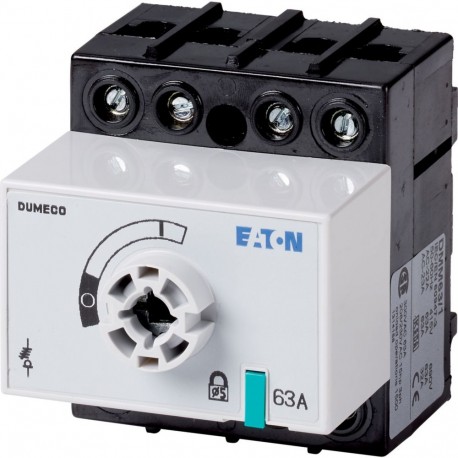

DMM63/1-SK 1314157 EATON MOELLER Interrupteur-sectionneur, 3 pôles + N, 63 A, sans poignée rotative et axe d..

DMM63/1-SK

1314157

EATON - MOELLER

Disponible

Expédition hui

Interrupteur-sectionneur, 3 pôles + N, 63 A, sans poignée rotative et axe de commande, Montage en saillie, plages de raccordement verticales

Plus de détails


Interrupteur Sectionneur Disjoncteur

DUMECO Switch-Disconnectors- EATON - MOELLER

DUMECO Switch-Disconnectors- EATON - MOELLER

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON - MOELLER

QuantitéPrix
1+$85.26
3+$81.39
5+$79.98
7+$79.17
9+$78.63
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Comment il fonctionne

Comment il fonctionne?

1 Ajoutez les produits de votre choix au panier
2 Entrez vos coordonnées et soumettez votre demande
3 Nous vous enverrons un e-mail avec un devis pour ces produits
4 Il vous suffit de compléter l'achat et attendre votre commande

Il y a plusieurs options de paiement
- Carte de crédit
- Virement bancaire
- PayPal


Produits connexes

En savoir plus



Gamme de livraison
Gamme
  Interrupteur-sectionneur
Interrupteur général
Interrupteurs de maintenance
Identificateur de type
  DMM
Arrêt d'urgence
  en option

  sans poignée rotative et axe de commande
Information sur la fourniture
  Contact auxiliaire pouvant être monté ultérieurement.
Nombre de pôles
  tripolaire + N (directement)
Circuits auxiliaires


 Contact F0

 Contact O0
Degré de protection
  IP20
Forme
  Montage en saillie


Courant assigné ininterrompu
IuA63
Raccordement
  plages de raccordement verticales
Caractéristiques techniques
Généralités
Conformité aux normes
  IEC/EN 60947, VDE 0660, IEC/EN 60204,
Interrupteurs-sectionneurs selon IEC/EN 60947-3
Certifications
  CE, RoHs, KEMA, GOST-R, Lloyds
Température ambiante

En service
ϑ°C-25 - +55
Stockage
ϑ°C-30 - +80
Catégorie de surtension/Degré de pollution
  III/3
Tension assignée de tenue aux chocs
UimpkV6
Tension assignée d'isolement
UiV1000
Position de montage
  Quelconque
Capot de protection directs en cas d'actionnement vertical par l'avant (EN 50274)
  Sécurité des doigts et du dos de la main assurée
Circuits électriques
Valeurs mécaniques

Nombre de pôles
  tripolaire + N (directement)
Circuits auxiliaires


 Contact F0

 Contact O0
Caractéristiques électriques

Tension assignée d'emploi
UeV AC690
Courant assigné ininterrompu
IuA63
Remarque sur le courant assigné ininterrompu Iu
  Courant assigné ininterrompu Iu spécifié pour la section maximale.
Tenue aux courts-circuits

Protection par fusible
  80/50
Courant de court-circuit conditionnel
IqkAIn = 80: 50
In = 50: 100
Courant de coupure
 kAIn = 80: 9,7
In = 50: 9,6
Contrainte thermique max.
 kA²sIn = 80: 44
In = 50: 10
Courant assigné de courte durée (1 s)
IcwAeff1500
Remarque sur le courant assigné de courte durée admissible Icw
  courant d'1 seconde
Pouvoir de coupure
Pouvoir assigné de coupure cos ϕ selon IEC 60947-3
 A
400/415 V
 A504
500 V
 A264
690 V
 A200
Séparation sûre selon EN 61140

Pertes par effet Joule par circuit sous Ie
 W6
Longévité mécanique
manœuvres 8500
Tension alternative

AC-21A

Courant assigné d'emploi interrupteur

400 V 415 V
IeA63
500 V
IeA63
690 V
IeA63
AC-22A

Courant assigné d'emploi interrupteur

400 V 415 V
IeA63
500 V
IeA63
690 V
IeA63
AC-23A

Courant assigné d'emploi interrupteur

400 V 415 V
IeA63
500 V
IeA33
690 V
IeA25
Puissance assignée d'emploi AC-23A, 50 - 60 Hz
PkW
400 V 415 V
PkW30
500 V
PkW22
690 V
PkW22
Sections raccordables
Conducteur à âme massive
 mm22,5 - 16
Souple à embout selon DIN 46228
 mm2
Conducteur souple
 mm21,5 - 25
Couple de serrage max.
 Nm3
Grandeurs caractéristiques relevant de la sécurité
Remarques
  Valeurs B10d selon EN ISO 13849-1, tableau C1
Vérification de la conception selon IEC/EN 61439(afficher caractéristiques)(masquer caractéristiques)
Caractéristiques techniques pour la vérification de la conception

Courant assigné d'emploi pour indication de la puissance dissipée
InA63
Puissance dissipée par pôle, en fonction du courant
PvidW6
Puissance dissipée du matériel, fonction du courant
PvidW0
Puissance dissipée statique, dépendante du courant
PvsW0
Pouvoir d'émission de puissance dissipée
PveW0
Température d’emploi min.
 °C-25
Température d’emploi max.
 °C55
Certificat d'homologation IEC/EN 61439

10.2 Résistance des matériaux et des pièces

10.2.2 Résistance à la corrosion
  Les exigences de la norme produit sont respectées.
10.2.3.1 Résistance à la chaleur de l'enveloppe
  Les exigences de la norme produit sont respectées.
10.2.3.2 Résistance Matières isolantes Chaleur normale
  Les exigences de la norme produit sont respectées.
10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
  Les exigences de la norme produit sont respectées.
10.2.4 Résistance aux UV
  Les exigences de la norme produit sont respectées.
10.2.5 Elevation
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
  Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
  Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
  Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
  Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement

10.9.2 Tension de tenue à fréquence industrielle
  Sous la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
  Sous la responsabilité du tableautier.
10.9.4 Test d'enveloppes en matière isolante
  Sous la responsabilité du tableautier.
10.10 Echauffement
  Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
  Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
  Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
  Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 6.0(Afficher critères)(Masquer critères)
finition interrupteur général
  non
finition interrupteur de maintenance/réparation
  non
finition interrupteur de sécurité
  non
finition interrupteur de dispositif d'arrêt d'urgence
  non
finition de l'inverseur
  non
tension de fonctionnement nominale max. Ue en CA
 V690
tension de fonctionnement normale
 V690 - 690
courant permanent nominal Iu
 A63
courant permanent nominal , CA-21, 400 V
 A63
puissance de fonctionnement nominale, CA-3, 400 V
 kW0
courant nominal de courte durée admissible Icw
 kA1.5
puissance de fonctionnement nominale, CA-23, 400 V
 kW0
puissance de commutation à 400 V
 kW0
intensité de court-circuit nominale conditionnelle Iq
 kA100
nombre de pôles
  3
nombre de contacts auxiliaires à ouverture
  0
nombre de contacts auxiliaires à fermeture
  0
nombre de contacts auxiliaires à deux directions
  0
commande motorisée en option
  non
commande motorisée intégrée
  non
déclencheur voltmétrique en option
  non
type de construction de l'appareil
  technique d'encastrement fixe pour appareil encastré
adapté à une fixation sur sol
  oui
adapté à une fixation frontale à 4 trous
  non
adapté à une fixation frontale centrale
  non
adapté à un montage en distributeur
  oui
adapté à un montage intermédiaire
  non
couleur de l'élément d'actionnement
  -
finition de l'élément d'actionnement
  -
verrouillable
  non
type de raccordement du circuit principal
  borne à vis
classe de protection (IP), face avant
  IP20
Encombrements

Datasheet - PDF
