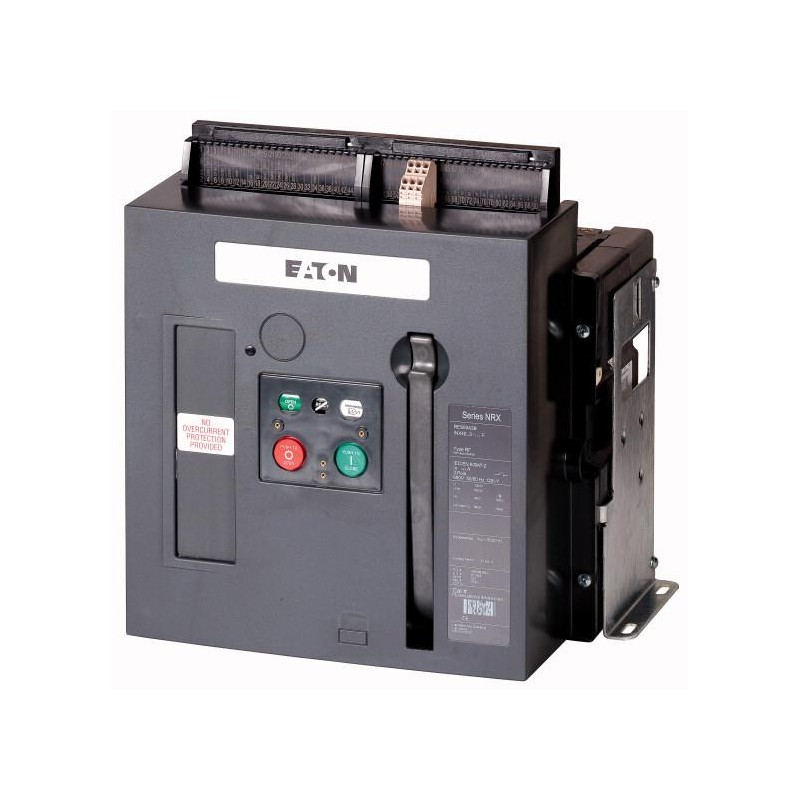

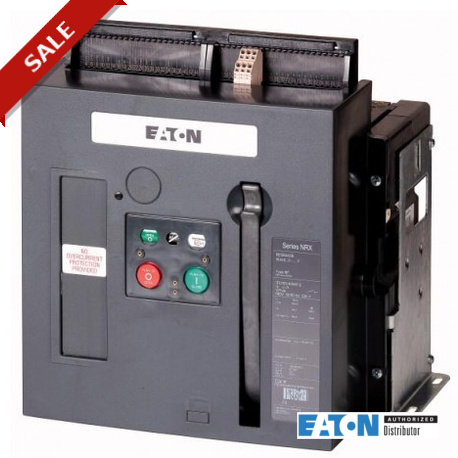

INX40B3-20F 150049 EATON MOELLER Interrupteur-sectionneur, 3p, 2000 A, fixe Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

INX40B3-20F 150049 EATON MOELLER Interrupteur-sectionneur, 3p, 2000 A, fixe

INX40B3-20F

150049

EATON - MOELLER

Disponible

Expédition hui

Article à la demande, sans remboursement.

Interrupteur-sectionneur, 3p, 2000 A, fixe

Plus de détails


Disjoncteurs Electrique

Circuit-breakers IZM - EATON - MOELLER

IN switch-disconnectors - EATON - MOELLER

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON - MOELLER

*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Comment il fonctionne

Comment il fonctionne?

1 Ajoutez les produits de votre choix au panier
2 Entrez vos coordonnées et soumettez votre demande
3 Nous vous enverrons un e-mail avec un devis pour ces produits
4 Il vous suffit de compléter l'achat et attendre votre commande

Il y a plusieurs options de paiement
- Carte de crédit
- Virement bancaire
- PayPal


Produits connexes

En savoir plus



Gamme de livraison
Gamme
  Disjoncteurs ouverts/interrupteurs-sectionneurs
Gamme
  Interrupteurs-sectionneurs ouverts
Plage de courants
  jusqu'à 4000 A
Technique de montage
  Appareils fixes
Taille
  INX40
Technique de déclenchement
  sans déclencheur
norme / homologation
  IEC
Nombre de pôles
  tripolaire
Degré de protection
  IP20, IP55 avec capot de protection, cadres d'étanchéité de porte IP41

  en option possibilité d'équipement ultérieur avec de nombreux équipements complémentaires
Courant assigné d'emploi = courant assigné ininterrompu
In = Iu A2000
Pouvoir de fermeture Icm jusqu'à 440 V 50/60 Hz
IcmkA145
t = 1 s
IcwkA66
t = 3 s
IcwkA53
Caractéristiques techniques
Généralités
Conformité aux normes
  IEC/EN 60947
Température ambiante

Stockage
ϑ°C-40 - +70
Température ambiante
 °C-25 - +70
Position de montage

Catégorie d'emploi
  B
Degré de protection
  IP20, IP55 avec capot de protection, cadres d'étanchéité de porte IP41
Sens d'alimentation en énergie
  quelconque
Circuits principaux
Courant assigné = courant assigné ininterrompu
In = IuA2000
Courant assigné ininterrompu à 50 °C
IuA2000
Courant assigné ininterrompu à 60 °C
IuA2000
Courant assigné ininterrompu à 70 °C
IuA2000
Tension assignée de tenue aux chocs
UimpV AC12000
Tension assignée d'emploi
UeV AC690
Catégorie de surtension/Degré de pollution
  III/3
Tension assignée d'isolement
UiV1000
Pouvoir de coupure
Pouvoir assigné de fermeture en court-circuit
Icm
jusqu'à 440 V 50/60 Hz
IcmkA145
jusqu'à 690 V 50/60 Hz
IcmkA145
Courant assigné de courte durée admissible 50/60 Hz

Courant assigné de courte durée admissible (t = 1 s)
IcwkA66
t = 3 s
IcwkA53
Temps caractéristiques

Temps de fermeture contrôlée par bobine d'enclenchement
 ms35
Temps total de coupure avec déclencheur à émission de tension
 ms22


Temps de coupure total avec déclencheur à manque de tension
 ms37
Fréquence de manœuvres max.
 man./h
Fréquence de manœuvres max.
Man./h 60
Puissance dissipée sous le courant assigné In

Appareils fixes
 W220
Poids
Appareils fixes

Tripolaires
 kg43
Tétrapolaires
 kg56
Sections raccordables
Barre Cu

Appareils fixes

Conducteurs noirs
 mm2 x 80 x 10

  Il s'agit de valeurs utilisées dans les installations particulières. Les valeurs dépendent de la température régnant autour du disjoncteur et subissant les influences de la température ambiante, du degré de protection (IP), de la hauteur d'installation, des cloisons et éventuellement de la ventilation externe. De ce fait, selon la configuration de l'installation, il peut résulter un déclassement (derating), compensable par une augmentation de section. Des indications exactes peuvent être données par les essais d'échauffement au niveau de chaque installation.
Vérification de la conception selon IEC/EN 61439(afficher caractéristiques)(masquer caractéristiques)
Caractéristiques techniques pour la vérification de la conception

Courant assigné d'emploi pour indication de la puissance dissipée
InA2000
Puissance dissipée du matériel, fonction du courant
PvidW220
Température d’emploi min.
 °C-25
Température d’emploi max.
 °C70
Certificat d'homologation IEC/EN 61439

10.2 Résistance des matériaux et des pièces

10.2.2 Résistance à la corrosion
  Les exigences de la norme produit sont respectées.
10.2.3.1 Résistance à la chaleur de l'enveloppe
  Les exigences de la norme produit sont respectées.
10.2.3.2 Résistance Matières isolantes Chaleur normale
  Les exigences de la norme produit sont respectées.
10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
  Les exigences de la norme produit sont respectées.
10.2.4 Résistance aux UV
  Les exigences de la norme produit sont respectées.
10.2.5 Elevation
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
  Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
  Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
  Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
  Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement

10.9.2 Tension de tenue à fréquence industrielle
  Sous la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
  Sous la responsabilité du tableautier.
10.9.4 Test d'enveloppes en matière isolante
  Sous la responsabilité du tableautier.
10.10 Echauffement
  Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
  Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
  Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
  Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 6.0
finition interrupteur général
  oui
finition interrupteur de maintenance/réparation
  non
finition interrupteur de sécurité
  non
finition interrupteur de dispositif d'arrêt d'urgence
  non
finition de l'inverseur
  non
tension de fonctionnement nominale max. Ue en CA
 V690
tension de fonctionnement normale
 V690 - 690
courant permanent nominal Iu
 A2000
courant permanent nominal , CA-21, 400 V
 A0
puissance de fonctionnement nominale, CA-3, 400 V
 kW0
courant nominal de courte durée admissible Icw
 kA66
puissance de fonctionnement nominale, CA-23, 400 V
 kW0
puissance de commutation à 400 V
 kW0
intensité de court-circuit nominale conditionnelle Iq
 kA144
nombre de pôles
  3
nombre de contacts auxiliaires à ouverture
  0
nombre de contacts auxiliaires à fermeture
  0
nombre de contacts auxiliaires à deux directions
  2
commande motorisée en option
  oui
commande motorisée intégrée
  non
déclencheur voltmétrique en option
  oui
type de construction de l'appareil
  technique d'encastrement fixe pour appareil encastré
adapté à une fixation sur sol
  oui
adapté à une fixation frontale à 4 trous
  non
adapté à une fixation frontale centrale
  non
adapté à un montage en distributeur
  oui
adapté à un montage intermédiaire
  non
couleur de l'élément d'actionnement
  vert
finition de l'élément d'actionnement
  contact à poussoir
verrouillable
  oui
type de raccordement du circuit principal
  raccordement par rail
classe de protection (IP), face avant
  IP20

Datasheet - PDF
