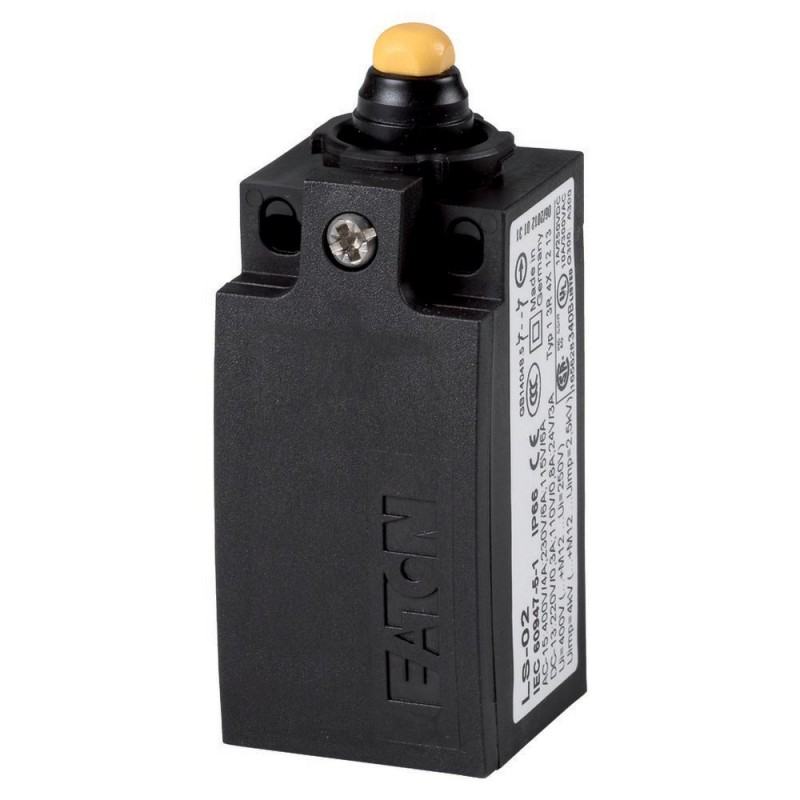

LS-S11-SW 106807 EATON MOELLER Interrupteur de position, 1F+1O, poussoir Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

LS-S11-SW 106807 EATON MOELLER Interrupteur de position, 1F+1O, poussoir

LS-S11-SW

106807

EATON - MOELLER

Disponible

Expédition hui

Interrupteur de position, 1F+1O, poussoir

Plus de détails


Fins Courses Interrupteurs Position

Position switches - EATON - MOELLER

Plastic Box LS position switches - EATON - MOELLER

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON - MOELLER

QuantitéPrix
1+$17.86
11+$15.70
22+$15.31
32+$15.14
43+$15.01
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Comment il fonctionne

Comment il fonctionne?

1 Ajoutez les produits de votre choix au panier
2 Entrez vos coordonnées et soumettez votre demande
3 Nous vous enverrons un e-mail avec un devis pour ces produits
4 Il vous suffit de compléter l'achat et attendre votre commande

Il y a plusieurs options de paiement
- Carte de crédit
- Virement bancaire
- PayPal


Produits connexes

En savoir plus



Gamme de livraison
Fonction de base
  Interrupteur de position
Interrupteurs de position de sécurité
Identificateur de type
  LS(M)-…
Gamme
  Poussoir
Degré de protection
  IP66, IP67
Equipement
  Appareil de base, extensible
Température ambiante
 °C-25 - +70
Nombre de contacts

F = contact à fermeture
  1 F
O = contact à ouverture
  1 O
Remarque
   = fonction sécurité avec manoeuvre possible d'ouverture selon IEC/EN 60947-5-1
Schéma

Course d'actionnement
■ = Contact fermé
□ = Contact ouvert

Manoeuvre possible d'ouverture (ZW)
  oui
Couleur

Couvercles de coffrets
  noire
Couvercles de coffrets

Boîtiers
  Matière isolante
Mode de raccordement
  Borne à vis
Caractéristiques techniques
Généralités
Conformité aux normes
  IEC/EN 60947
Résistance climatique
  Chaleur humide, constante selon IEC 60068-2-78, chaleur humide, cyclique selon IEC 60068-2-30.
Température ambiante
 °C-25 - +70
Position de montage
  Quelconque
Degré de protection
  IP66, IP67
Sections raccordables
 mm²
Conducteur à âme massive
 mm21 x (0,5 - 2,5)
Conducteur souple avec embout
 mm21 x (0.5 - 1.5)
Circuits électriques/Pouvoir de coupure
Tension assignée de tenue aux chocs
UimpV AC4000
Tension assignée d'isolement
UiV400
Catégorie de surtension/Degré de pollution
  III/3
Courant assigné d’emploi
IeA
AC-15

24 V
IeA6
220 V 230 V 240 V
IeA6
380 V 400 V 415 V
IeA4
DC-13

24 V
IeA3
110 V
IeA0.6
220 V
IeA0.3
Fiabilité des contacts

sous 24 V DC/5 mA
HFTaux d'erreurs< 10-7, < 1 défaillance sur 107 manœuvres
sous 5 V DC/1 mA
HFTaux d'erreurs< 10-6, < 1 défaillance sur 5 x 106 manœuvres
Fréquence réseau
 Hzmax. 400
Protection conditionnelle aux courts-circuits selon IEC/EN 60947-5-1

par fusible calibre max.
 A gG/gL6
Fidélité du point de commutation
 mm0.15
courant de court-circuit conditionnel
 kA1
Valeurs mécaniques
Longévité mécanique
manœuvresx 1068
Température au contact du galet
 °C 100
Tenue aux chocs (onde demi-sinusoïdale 20 ms)

Contact à action lente
 g25
Fréquence de commande
man./h  6000
Dispositif de commande
mécanique

Effort minimal début/fin de course
 n E t1,0/8,0
Couple minimal pour têtes de commande rotatives
 Nm0.2
Vitesse max. d’attaque par came pour angle d’attaque indiqué
 m/s1/0,5
Remarques
  avec angle d'attaque α = 0°/30°
Vérification de la conception selon IEC/EN 61439(afficher caractéristiques)(masquer caractéristiques)
Caractéristiques techniques pour la vérification de la conception

Courant assigné d'emploi pour indication de la puissance dissipée
InA6
Puissance dissipée par pôle, en fonction du courant
PvidW0.17
Puissance dissipée du matériel, fonction du courant
PvidW0
Puissance dissipée statique, dépendante du courant
PvsW0
Pouvoir d'émission de puissance dissipée
PveW0
Température d’emploi min.
 °C-25
Température d’emploi max.
 °C70
Certificat d'homologation IEC/EN 61439

10.2 Résistance des matériaux et des pièces

10.2.2 Résistance à la corrosion
  Les exigences de la norme produit sont respectées.
10.2.3.1 Résistance à la chaleur de l'enveloppe
  Les exigences de la norme produit sont respectées.
10.2.3.2 Résistance Matières isolantes Chaleur normale
  Les exigences de la norme produit sont respectées.
10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
  Les exigences de la norme produit sont respectées.
10.2.4 Résistance aux UV
  Les exigences de la norme produit sont respectées.
10.2.5 Elevation
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
  Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
  Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
  Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
  Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement

10.9.2 Tension de tenue à fréquence industrielle
  Sous la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
  Sous la responsabilité du tableautier.
10.9.4 Test d'enveloppes en matière isolante
  Sous la responsabilité du tableautier.
10.10 Echauffement
  Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
  Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
  Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
  Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 6.0(Afficher critères)(Masquer critères)
largeur du capteur
 mm31
diamètre du capteur
 mm0
hauteur du capteur
 mm61
longueur du capteur
 mm33.5
courant de fonctionnement nominal CA-15, 24 V
 A6
courant de fonctionnement nominal CA-15, 125 V
 A6
courant de fonctionnement nominal CA-15, 230 V
 A6
courant de fonctionnement nominal Ie CC-13, 24 V
 A3
courant de fonctionnement nominal Ie CC-13, 125 V
 A0.8
courant de fonctionnement nominal Ie CC-13, 230 V
 A0.3
fonction de commutation
  interrupteur à rupture rapide
sortie électronique
  non
manœuvre positive d'ouverture
  oui
nombre de contacts auxiliaires orientés sur la sécurité
  1
nombre de contacts en tant que contacts à ouverture
  1
nombre de contacts en tant que contacts à fermeture
  1
nombre de contacts en tant qu'inverseurs
  0
finition de l'interface
  sans
finition de l'interface pour communication orientée sur la sécurité
  sans
boîtier selon la norme
  -
type de construction du boîtier
  Quader
matériau du boîtier
  plastique
revêtement du boîtier
  -
finition de l'élément d'actionnement
  poussoir
orientation de l'élément d'actionnement
  -
finition du raccordement électrique
  -
avec affichage du statut
  non
adapté aux fonctions de sécurité
  oui
catégorie de protection contre les explosions pour le gaz
  sans
catégorie de protection contre les explosions pour la poussière
  sans
température ambiante en fonctionnement
 °C-25 - 70
classe de protection (IP)
  IP67
Homologations
Product Standards  IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14; CE marking
UL File No.  E29184
UL Category Control No.  NKCR
CSA File No.  12528
CSA Class No.  3211-03
North America Certification  UL listed, CSA certified
Degree of Protection  IEC: IP66, 67, UL/CSA Type 3R, 4X (indoor use only), 12, 13
Encombrements
Couple de serrage vis du couvercle: 0.8 Nm ±0.2 Nm
Uniquement pour LS (version matière isolante)
Vis de fixation 2 x M4 30
MA = 1.5 Nm
CAO données
