Agrandir l'image

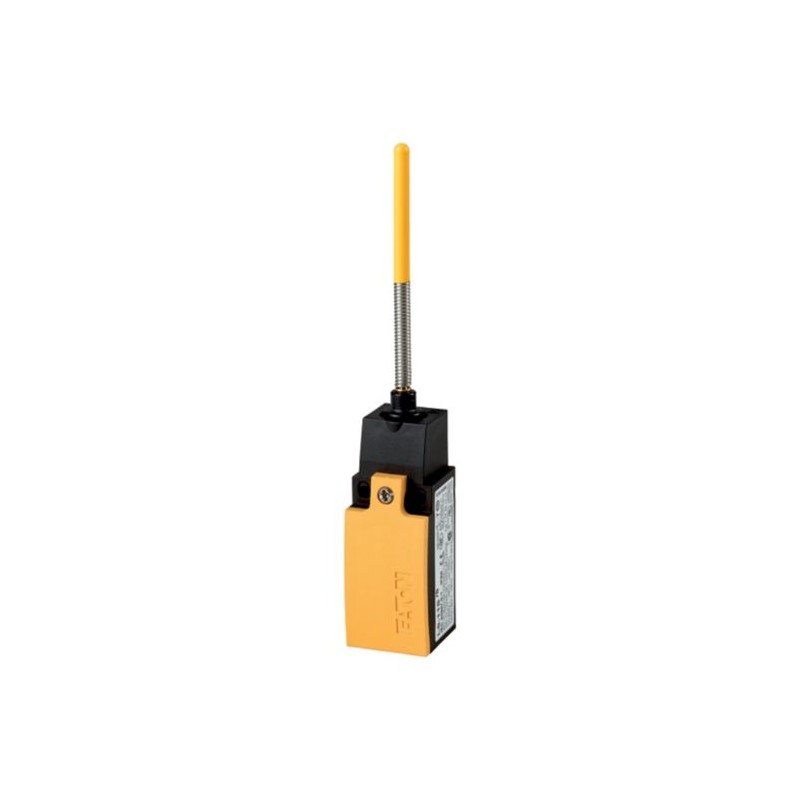

LS-11S/S 266104 EATON ELECTRIC Interrupteur de position, 1F+1O, commande par tige à ressort
LS-11S/S
266104
EATON-MOELLER
2
Interrupteur de position, 1F+1O, commande par tige à ressort
Interrupteur de position, Tige à ressort, Appareil complet, 1 F, 1 O, Contact à action brusque - Oui, Bornes à ressort, jaune, Matière isolante, -25 - +70 °C, Ne pas utiliser les références suivantes comme interrupteurs de position de sécurité:
Détecteurs > Commutateur simple position
Interrupteurs de position
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Achetés habituellement ensemble
▲En savoir plus
▲Interrupteur de position, Tige à ressort, Appareil complet, 1 F, 1 O, Contact à action brusque - Oui, Bornes à ressort, jaune, Matière isolante, -25 - +70 °C, Ne pas utiliser les références suivantes comme interrupteurs de position de sécurité:
Interrupteur de position, Identificateur de type: LS(M)-…, Gamme: Tige à ressort, Degré de protection: IP66, IP67, Equipement: Appareil complet, Température ambiante: -25 - +70 °C, Contact à action brusque: Oui, Description: Ne pas utiliser les références suivantes comme interrupteurs de position de sécurité:, Nombre de contacts F = contact à fermeture: 1 F, Nombre de contacts O = contact à ouverture: 1 O, Couleur Couvercles de coffrets: jaune, Boîtiers: Matière isolante, Mode de raccordement: Bornes à ressort, Cage-Clamp est une marque déposées de la société Wago Kontakttechnik à D32432 Minden., Equipements complémentaires pour raccordements Cage Clamp de la société Wago : Peigne de pontage, gris, code Wago 264-402, Longueur de tige: 126 mm, Conformité aux normes: IEC/EN 60947
Gamme de livraison
Fonction de base
Interrupteur de position
Identificateur de type
LS(M)-…
Gamme
Tige à ressort
Degré de protection
IP66, IP67
Equipement
Appareil complet
Température ambiante
-25 - +70 °C
Contact à action brusque
Oui
Description
Ne pas utiliser les références suivantes comme interrupteurs de position de sécurité:
Nombre de contacts
F = contact à fermeture
1 F
O = contact à ouverture
1 O
Couleur
Couvercles de coffrets
jaune
Boîtiers
Matière isolante
Mode de raccordement
Bornes à ressort
Remarques
Cage-Clamp est une marque déposées de la société Wago Kontakttechnik à D32432 Minden.
Equipements complémentaires pour raccordements Cage Clamp de la société Wago : Peigne de pontage, gris, code Wago 264-402
Equipements complémentaires pour raccordements Cage Clamp de la société Wago : Peigne de pontage, gris, code Wago 264-402
Longueur de tige
126 mm
Remarques
La tête de commande est orientable de 90° en 90° pour permettre une adaptation aisée à tous les sens d’attaque.
Caractéristiques techniques
Généralités
Conformité aux normes
IEC/EN 60947
Résistance climatique
Chaleur humide, constante selon IEC 60068-2-78, chaleur humide, cyclique selon IEC 60068-2-30.
Température ambiante
-25 - +70 °C
Position de montage
Quelconque
Degré de protection
IP66, IP67
Sections raccordablesConducteur à âme massive
1 x (0,5 - 2,5) mm2
Sections raccordablesConducteur souple avec embout
1 x (0.5 - 1.5) mm2
Fidélité du point de commutation
0.15 mm
Circuits électriques/Pouvoir de coupure
Tension assignée de tenue aux chocs [Uimp]
4000 V AC
Tension assignée d'isolement [Ui]
400 V
Catégorie de surtension/Degré de pollution
III/3
Courant assigné d’emploi [Ie]AC-1524 V [Ie]
6 A
Courant assigné d’emploi [Ie]AC-15220 V 230 V 240 V [Ie]
6 A
Courant assigné d’emploi [Ie]AC-15380 V 400 V 415 V [Ie]
4 A
Courant assigné d’emploi [Ie]DC-1324 V [Ie]
3 A
Courant assigné d’emploi [Ie]DC-13110 V [Ie]
0.6 A
Courant assigné d’emploi [Ie]DC-13220 V [Ie]
0.3 A
Fiabilité des contactssous 24 V DC/5 mA [HF]
< 10-7, < 1 défaillance sur 107manœuvres Taux d'erreurs
Fiabilité des contactssous 5 V DC/1 mA [HF]
< 5 x 10-6, < 1 défaillance sur 5 x 106manœuvres Taux d'erreurs
Fréquence réseau
max. 400 Hz
Protection conditionnelle aux courts-circuits selon IEC/EN 60947-5-1par fusible calibre max.
6 A gG/gL
courant de court-circuit conditionnel
1 kA
Valeurs mécaniques
Longévité mécanique [manœuvres]
8 x 106
Tenue aux chocs (onde demi-sinusoïdale 20 ms)Contact à action lente
25 g
Fréquence de commande [man./h]
≦ 6000
Dispositif de commande
mécaniqueEffort minimal début/fin de course
1,0/8,0 n E t
mécaniqueCouple minimal pour têtes de commande rotatives
0.2 Nm
Vérification de la conception selon IEC/EN 61439
Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
6 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0.17 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
0 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+70 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 9.0
Sensors (EG000026) / Commutateur simple position (EC000030)
Electricité, Electronique, Automatisation et Commande / Capteur TOR, capteur de sécurité / Interrupteur de position de sécurité / Interrupteur de position individuel de sécurité (ecl@ss13-27-27-26-01 [AKE640018])
largeur du capteur
31 mm
diamètre du capteur
0 mm
hauteur du capteur
61 mm
longueur du capteur
33.5 mm
courant de fonctionnement nominal CA-15, 24 V
6 A
courant de fonctionnement nominal CA-15, 125 V
6 A
courant de fonctionnement nominal CA-15, 230 V
6 A
courant de fonctionnement nominal Ie CC-13, 24 V
3 A
courant de fonctionnement nominal Ie CC-13, 125 V
0.8 A
courant de fonctionnement nominal Ie CC-13, 230 V
0.3 A
fonction de commutation
interrupteur à rupture rapide
fonction de commutation encliquetable
non
sortie électronique
non
manœuvre positive d'ouverture
non
nombre de contacts auxiliaires orientés sur la sécurité
1
nombre de contacts en tant que contacts à ouverture
1
nombre de contacts en tant que contacts à fermeture
1
nombre de contacts en tant qu'inverseurs
0
type d'interface
sans
finition de l'interface pour communication orientée sur la sécurité
sans
type de construction du boîtier
cubique
matériau du boîtier/corps
plastique
revêtement du boîtier
autre
finition de l'élément d'actionnement
tige à ressort
orientation de l'élément d'actionnement
poussoir à galet poussoir à galet
finition du raccordement électrique
entrée de câble métrique
avec affichage du statut
non
adapté aux fonctions de sécurité
oui
catégorie de protection contre les explosions pour le gaz
sans
catégorie de protection contre les explosions pour la poussière
sans
température ambiante en fonctionnement
-25 - 70 °C
indice de protection (IP)
IP66/IP67
degré de protection (NEMA)
autre
Homologations
Product Standards
IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
12528
CSA Class No.
3211-03
North America Certification
UL listed, CSA certified
Degree of Protection
IEC: IP66, 67, UL/CSA Type 3R, 4X (indoor use only), 12, 13
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| LS-11S/S LS-11S/S 266104 FR_266104.pdf | 120 Kbytes |
 |
