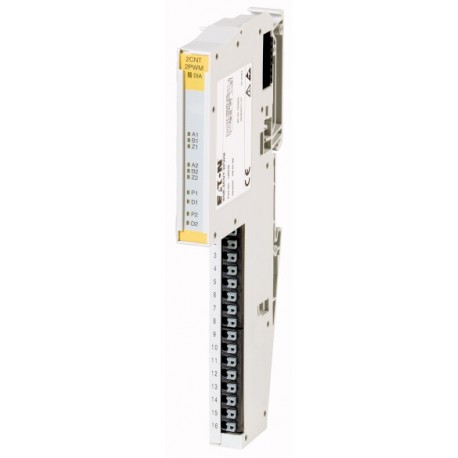

XNE-2CNT-2PWM 140038 EATON MOELLER Interface de comptage XI/ON ECO, 24V DC, 2 canaux Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

XNE-2CNT-2PWM 140038 EATON MOELLER Interface de comptage XI/ON ECO, 24V DC, 2 canaux

XNE-2CNT-2PWM

140038

EATON - MOELLER

Disponible

Expédition hui

Interface de comptage XI/ON ECO, 24V DC, 2 canaux

Plus de détails


Automates Programmables Industriels Apis

EC4E & XI/ON Remote I/O system - EATON - MOELLER

Input/output expansion - EATON - MOELLER

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON - MOELLER

QuantitéPrix
1+$290.07
2+$283.17
3+$279.76
4+$278.68
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Comment il fonctionne

Comment il fonctionne?

1 Ajoutez les produits de votre choix au panier
2 Entrez vos coordonnées et soumettez votre demande
3 Nous vous enverrons un e-mail avec un devis pour ces produits
4 Il vous suffit de compléter l'achat et attendre votre commande

Il y a plusieurs options de paiement
- Carte de crédit
- Virement bancaire
- PayPal


Produits connexes

En savoir plus



Gamme de livraison
Fonction
  Modules technologiques XI/ON
Fonction
  Module en version élément XN
Brève description
  2 voies de comptage et 2 voies PWM
Modes de comptage : continu, unique ou périodique
Mesure de fréquence, vitesse ou durée de période
Acquisition de signaux de codeurs rotatifs (piste A/B)
Sortie d'un signal tout-ou-rien défini
Sortie d'un nombre défini d'impulsions
Caractéristiques techniques
Généralités
Conformité aux normes
  EN 61000-6-2
EN 61000-6-4
EN 61131-2
Séparation galvanique
  oui, par optocoupleurs
Température ambiante

Température ambiante (fonctionnement)
 °C0 - +55
Stockage, transport
ϑ°C-25 - +85
Relative de l'air admissible

Humidité relative
  5 – 95 % (installation à l'intérieur), niveau RH-2, sans condensation (pour un stockage à 45° C)
Résistance mécanique

Degré de protection
  IP20
Gaz nocifs
 ppmSO2: 10 (humidité rel. < 75 %, sans condensation)
H2S : 1.0 (humidité rel. < 75 %, sans condensation)
Tenue aux vibrations, conditions d'utilisation
  selon IEC/EN 60068-2-6
Tenue aux chocs
 gselon IEC 60068-2-27
Tenue aux secousses (IEC/EN 60068-2-29)
  selon IEC 60068-2-29
Tenue aux chutes et culbutes
  selon IEC 60068-2-31, chute libre selon IEC 60068-2-32
Compatibilité électromagnétique (CEM)

Décharges électrostatiques
 kVEN 61100-4-2
Champs électromagnétiques
 V/mEN 61100-4-2
Transitoires rapides en salves
  EN 61100-4-4
Ondes de choc
  EN 61100-4-5
Perturbation
 VEN 61100-4-6
Emission de perturbations radioélectriques (rayonnées, haute fréquence)
 dBEN 55016-2-3
Variation/interruptions de tension
  EN 61131-2
Essai de type (Type Test)
  selon 61131-2
Agréments
  CE, cULus
Autres caractéristiques techniques (catalogue à feuilleter)

Bornes de raccordement
Caractéristiques assignées
  selon VDE 0611 partie 1/8,92 / IEC/EN 60947-7-1
Technique de raccordement par le dessus
  Bornes à ressort Push-in
Longueur à dénuder
 mm8
Plage de serrage
  max. 0.14 - 1.5 mm2
Conducteurs insérables

e conducteur à âme massive H 07V-U
 mm20,25 - 1,5
f souple H 07V-K
 mm20,25 - 1,5
s avec embouts sans collier en plastique selon DIN 46228-1 (embouts pressés avec étanchéité aux gaz)
 mm20,25 - 1,5
s avec embouts avec collier en plastique selon DIN 46228-1 (embouts pressés avec étanchéité aux gaz)
 mm20,25 - 0,75
Conducteurs insérables

e conducteur à âme massive H 07V-U
 mm20,25 - 1,5
f souple H 07V-K
 mm20,25 - 1,5
s avec embouts sans collier en plastique selon DIN 46228-1 (embouts pressés avec étanchéité aux gaz)
 mm20,25 - 1,5
s avec embouts avec collier en plastique selon DIN 46228-1 (embouts pressés avec étanchéité aux gaz)
 mm20,25 - 0,75
Gabarit IEC/EN 60947-1
  A1
Modules d’entrée analogiques
Voies
 Nombre2
Tension nominale par borne d'alimentation
UL 24 V DC
Consommation sur borne d'alimentation
ILmA 20
Consommation nominale sur bus interne
IMBmA 50
Puissance dissipée
 W2
Diagnostic
  4 octet
Embases

sans liaison C, pour l'alimentation des capteurs
  déjà intégré
Modules de sortie analogiques
Voies
 Nombre2
Tension nominale par borne d'alimentation
UL 24 V DC
Consommation sur borne d'alimentation
ILmA 20
Consommation nominale sur bus interne
IMBmA 50
Puissance dissipée
 W2
Modules de sortie tout-ou-rien
Voies
 Nombre2
Tension nominale par borne d'alimentation
UL 24 V DC
Courant nominal consommé sur borne d'alimentation (avec courant de charge = 0 mA)
ILmA 20
Consommation nominale sur bus interne
IMBmA 50
Courant de sortie
 A
Niveau haut (valeur nominale)
IH 0,5 A (55° C)
Niveau haut (plage admissible)
IHA5 mA - 0,6 A
Nombre d'octets de diagnostic
  4 octet
e conducteur à âme massive H 07V-U
  Oui
Entrées tout-ou-rien
Voies
 Nombre2
Tension nominale par borne d'alimentation
UL 24 V DC
Consommation sur borne d'alimentation
ILmA 20
Consommation nominale sur bus interne
IMBmA 50
Puissance dissipée
 W2
Tension d’entrée

Tension d'entrée, valeur nominale
 V DC24
Niveau bas
ULV-30 V DC - 5 V DC
Niveau haut
UHV11 - 30 V DC
Courant d'entrée

Niveau bas⁄Niveau actif
ILmA-1 mA - 1,5 mA
Niveau haut⁄Niveau actif
IHmA2 - 10 mA
Modules à relais
Tension nominale par borne d'alimentation
UL 24 V DC
Consommation sur borne d'alimentation
ILmA 20
Consommation nominale sur bus interne
IMBmA 50
Module d'alimentation
Tension nominale par borne d'alimentation
UL 24 V DC
Consommation sur borne d'alimentation
ILmA 20
Consommation nominale sur bus interne
IMBmA 50
Diagnostic
  4 octet
Module compteur
Voies
 Nombre2
Résolution
 bits32
Tension nominale par borne d'alimentation
UL 24 V DC
Consommation sur borne d'alimentation
ILmA 20
Consommation nominale sur bus interne
IMBmA 50
Puissance dissipée
 W2
Alimentation des capteurs
  Tension de sortie UL, GNDL
Courant de sortie 0.5 A, non protégé
MLI (paramétrable)
  0,01 Hz - 20 kHz
Durée de période/Duty Cycle
  32 bit sous 41.6/bit
Durée d'impulsion
  32 bit sous 41.6/bit
Temps de pause
  32 bit sous 41.6/bit
Sortie nombre d'impulsions
  32 bits
Modes émission d'impulsions
  Unique, continu
Entrées tout-ou-rien
Tension d’entrée

Tension d'entrée, valeur nominale
 V DC24
Niveau bas
ULV-30 V DC - 5 V DC
Niveau haut
UHV11 - 30 V DC
Courant d'entrée

Niveau bas
ILmA-1 mA - 1,5 mA
Niveau haut
IHmA2 - 10 mA
Largeur d'impulsion minimale
 μsFiltre activé : > 25 ms (20 kHz)
Filtre désactivé : < 2.5 ms (200 kHz)
Sorties tout-ou-rien
Tension de sortie

Tension de sortie valeur nominale
 V DC24
Niveau bas
UL 3 V DC
Niveau haut
   UL (- 1 V)
Courant de sortie
 A
Niveau haut (plage admissible)
IHA5 mA - 0,6 A
Niveau haut (valeur nominale)
IH 0,5 A (55° C)
Fréquence de commutation

Charge ohmique
 Hz100
Retard de sortie
  25 µs (charge ohmique)
Tenue aux courts-circuits
  Oui
Plages de mesure
Fréquence
  0,1 Hz - 200 kHz (possibilité de mise à l'échelle)
Vitesse
  possibilité de mise à l'échelle
Durée de période
  5 ms - 120 s (possibilité de mise à l'échelle)
Modes de comptage
Evaluation du signal A, B
  Impulsion et direction, codeur rotatif simple/double/quadruple
Mode d’exploitation
  comptage continu, comptage unique, comptage périodique
Hystérésis
 mm32 Bit
Durée d'impulsion
  32 Bit/max. 120 s
Synchronisation
  unique/périodique
Limites de comptage
  Limite supérieure : 0 - 7FFF FFFF
Limite inférieure : 8000 0000 - FFFF FFFF
Modes de mesure
Evaluation du signal A, B
  Modes de mesure : impulsion et direction, codeur rotatif simple
Diagnostic
  4 octet
Paramètres
  16 octet
Embases
sans liaison C, pour l'alimentation des capteurs
  déjà intégré
Interfaces
Tension nominale par borne d'alimentation
UL 24 V DC
Consommation sur borne d'alimentation
ILmA 20
Consommation nominale sur bus interne
IMBmA 50
Nombre d'octets de diagnostic
  4 octet
Nombre d'octets de paramétrage
  16 octet
Embases

sans liaison C, pour l'alimentation des capteurs
  déjà intégré
Remarque sur les en-têtes du tableau


Les valeurs indiquées pour le courant nominal fourni par les bornes d'alimentation sont valables avec un courant de charge = 0.

Vérification de la conception selon IEC/EN 61439(afficher caractéristiques)(masquer caractéristiques)
Caractéristiques techniques pour la vérification de la conception

Courant assigné d'emploi pour indication de la puissance dissipée
InA0
Puissance dissipée par pôle, en fonction du courant
PvidW0
Puissance dissipée du matériel, fonction du courant
PvidW0
Puissance dissipée statique, dépendante du courant
PvsW2
Pouvoir d'émission de puissance dissipée
PveW0
Température d’emploi min.
 °C0
Température d’emploi max.
 °C55
Degré de protection
  IP20
Certificat d'homologation IEC/EN 61439

10.2 Résistance des matériaux et des pièces

10.2.2 Résistance à la corrosion
  Les exigences de la norme produit sont respectées.
10.2.3.1 Résistance à la chaleur de l'enveloppe
  Les exigences de la norme produit sont respectées.
10.2.3.2 Résistance Matières isolantes Chaleur normale
  Les exigences de la norme produit sont respectées.
10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
  Les exigences de la norme produit sont respectées.
10.2.4 Résistance aux UV
  Les exigences de la norme produit sont respectées.
10.2.5 Elevation
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
  Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
  Les exigences de la norme produit sont respectées.
10.4 Distances d'isolement et lignes de fuite
  Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
  Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
  Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement

10.9.2 Tension de tenue à fréquence industrielle
  Sous la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
  Sous la responsabilité du tableautier.
10.9.4 Test d'enveloppes en matière isolante
  Sous la responsabilité du tableautier.
10.10 Echauffement
  Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
  Sous la responsabilité du tableautier.
10.12 Compatibilité électromagnétique
  Sous la responsabilité du tableautier.
10.13 Fonctionnement mécanique
  Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Homologations
Specially designed for North America  No
Current Limiting Circuit-Breaker  No
Degree of Protection  IEC: IP20, UL/CSA Type: -
Encombrements
CAO données
Plus d'informations sur les produits (liens)
MN05002035Z Manuel utilisateur XI/ON Module technologique XNE-2CNT-2PWM



Datasheet - PDF

Commentaires: (0)

Aucun commentaire sur le produit encore.

Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
  Captcha
  Écrire commentaire
Avez-vous des questions d'achat?

Si vous avez des questions d'achat , vous pouvez visiter les liens suivants ou nous envoyer un email.

S'il-vous-plaît attendez





* Les champs obligatoires

ou
