Conformité aux normes
EN 61000-6-2
EN 61000-6-4
EN 61131-2
Séparation galvanique
oui, par optocoupleurs
Température ambianteTempérature ambiante (fonctionnement)
0 - +55 °C
Température ambianteStockage, transport [ϑ]
-25 - +85 °C
Relative de l'air admissibleHumidité relative
5 – 95 % (installation à l'intérieur), niveau RH-2, sans condensation (pour un stockage à 45° C)
Résistance mécaniqueDegré de protection
IP20
Résistance mécaniqueGaz nocifs
SO2: 10 (humidité rel. < 75 %, sans condensation)
H2S : 1.0 (humidité rel. < 75 %, sans condensation) ppm
Tenue aux vibrations, conditions d'utilisation
selon IEC/EN 60068-2-6
Tenue aux chocs
selon IEC 60068-2-27 g
Tenue aux secousses (IEC/EN 60068-2-29)
selon IEC 60068-2-29
Tenue aux chutes et culbutes
selon IEC 60068-2-31, chute libre selon IEC 60068-2-32
Compatibilité électromagnétique (CEM)Décharges électrostatiques [Décharge au contact / dans l'air]
EN 61000-4-2 kV
Compatibilité électromagnétique (CEM)Champs électromagnétiques [(0,08…1) / (1,4…2) / (2…2,7) GHz ]
EN 61100-4-2 V/m
Compatibilité électromagnétique (CEM)Transitoires rapides en salves
EN 61100-4-4
Compatibilité électromagnétique (CEM)Ondes de choc
EN 61100-4-5
Compatibilité électromagnétique (CEM)Perturbation
EN 61100-4-6 V
Compatibilité électromagnétique (CEM)Emission de perturbations radioélectriques (rayonnées, haute fréquence) [(30...230 MHz) / (230...1000 MHz)]
EN 55016-2-3 dB
Compatibilité électromagnétique (CEM)Variation/interruptions de tension
EN 61131-2
Compatibilité électromagnétique (CEM)Essai de type (Type Test)
selon 61131-2
Autres caractéristiques techniques (catalogue à feuilleter)
Modules d’entrée analogiques
Tension nominale par borne d'alimentation [UL]
24 V DC
Consommation sur borne d'alimentation [IL]
≦ 20 mA
Consommation nominale sur bus interne [IMB]
≦ 28 mA
Sondes raccordables
Charges ohmiques
Charges inductives
Charges lampes
Embasessans barre C
4 fils
XN-S4x-SBBS
Modules de sortie analogiques
Tension nominale par borne d'alimentation [UL]
24 V DC
Consommation sur borne d'alimentation [IL]
≦ 20 mA
Consommation nominale sur bus interne [IMB]
≦ 28 mA
Embasessans barre C
4 fils
XN-S4x-SBBS
Tension nominale par borne d'alimentation [UL]
24 V DC
Courant nominal consommé sur borne d'alimentation (avec courant de charge = 0 mA) [IL]
≦ 20 mA
Consommation nominale sur bus interne [IMB]
≦ 28 mA
Puissance dissipée [P]
en moyenne : 1 W
Charges raccordables
Charges ohmiques
Charges inductives
Charges lampes
Embasesavec barre C
4 fils
XN-S4x-SBCS
Tension nominale par borne d'alimentation [UL]
24 V DC
Consommation sur borne d'alimentation [IL]
≦ 20 mA
Consommation nominale sur bus interne [IMB]
≦ 28 mA
Tension d'essai d'isolement [Ui]
1780 V AC
Embasessans barre C
4 fils
XN-S4x-SBBS
Embasesavec barre C
4 fils
XN-S4x-SBCS

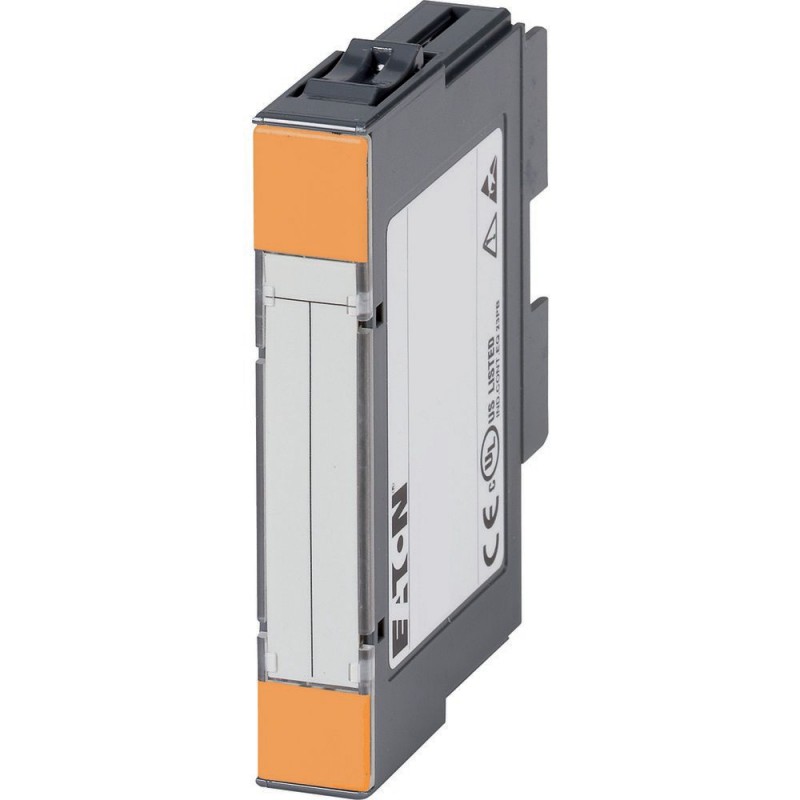

Type de contact
2 contacts F
Tension nominale par borne d'alimentation [UL]
24 V DC
Consommation sur borne d'alimentation [IL]
≦ 20 mA
Consommation nominale sur bus interne [IMB]
≦ 28 mA
Tension d'essai d'isolement [Ui]
1500, 500 V AC
Puissance dissipée [P]
en moyenne : 1 W
Charges raccordables
Charges ohmiques
Charges inductives
Charges lampes
Tension nominale de charge
230 V AC, 30 V DC
Courant de sortie par voie/230 V ACCourant permanent maximal
2000 mA
Courant de sortie par voie/230 V ACCourant permanent maximal, charge ohmique
5 A
Courant de sortie par voie/230 V ACCourant de charge minimal
100 mA sous ≧ 12 V DC mA
Facteur de simultanéité [g]
100 %
Durée de vie sous 230 V ACpour 5 A [manœuvres]
> 0.1 x 106
Durée de vie sous 230 V ACpour 0.5 A [manœuvres]
> 1 x 106
Embasessans barre C
4 fils
XN-S4x-SBBS
Embasesavec barre C
4 fils
XN-S4x-SBCS
Tension nominale par borne d'alimentation [UL]
24 V DC
Consommation sur borne d'alimentation [IL]
≦ 20 mA
Consommation nominale sur bus interne [IMB]
≦ 28 mA
Puissance dissipée [P]
1 W
Tension nominale par borne d'alimentation [UL]
24 V DC
Consommation sur borne d'alimentation [IL]
≦ 20 mA
Consommation nominale sur bus interne [IMB]
≦ 28 mA
Tension nominale par borne d'alimentation [UL]
24 V DC
Consommation sur borne d'alimentation [IL]
≦ 20 mA
Consommation nominale sur bus interne [IMB]
≦ 28 mA
Puissance dissipée [P]
en moyenne : 1 W
