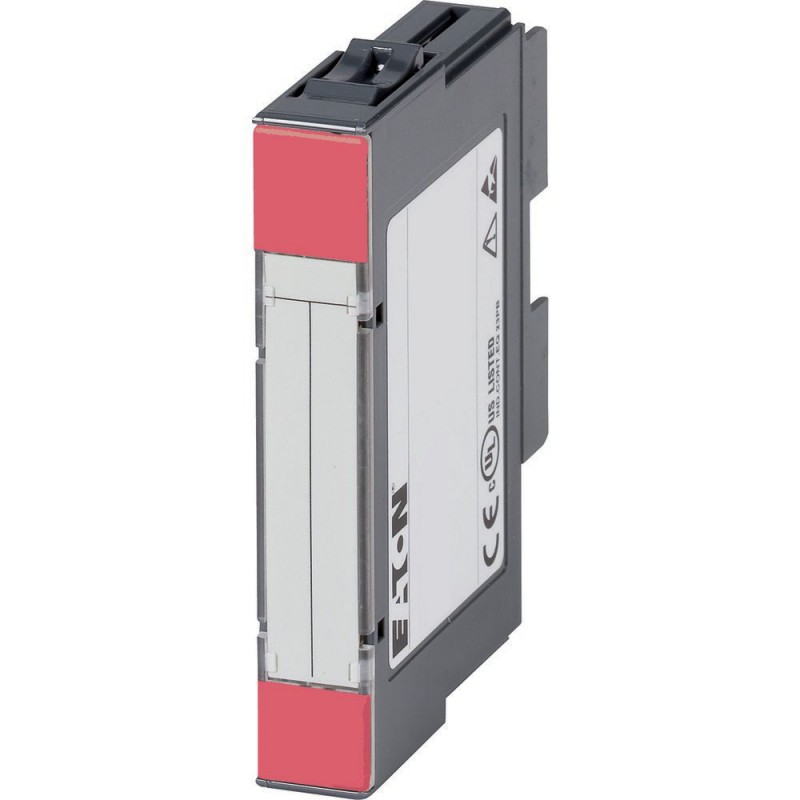

XN-2DO-24VDC-0.5A-P 140053 EATON MOELLER Module de sortie tout-ou-rien pour XI/ON, 24V DC, 2sort. TOR, 0,5A,.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

XN-2DO-24VDC-0.5A-P 140053 EATON MOELLER Module de sortie tout-ou-rien pour XI/ON, 24V DC, 2sort. TOR, 0,5A,..

XN-2DO-24VDC-0.5A-P

140053

EATON - MOELLER

Disponible

Expédition hui

Module de sortie tout-ou-rien pour XI/ON, 24V DC, 2sort. TOR, 0,5A, à logique positive

Plus de détails


Automates Programmables Industriels Apis

EC4E & XI/ON Remote I/O system - EATON - MOELLER

Input/output expansion - EATON - MOELLER

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON - MOELLER

QuantitéPrix
1+$44.90
7+$40.79
13+$39.91
19+$39.45
25+$39.16
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Comment il fonctionne

Comment il fonctionne?

1 Ajoutez les produits de votre choix au panier
2 Entrez vos coordonnées et soumettez votre demande
3 Nous vous enverrons un e-mail avec un devis pour ces produits
4 Il vous suffit de compléter l'achat et attendre votre commande

Il y a plusieurs options de paiement
- Carte de crédit
- Virement bancaire
- PayPal


Produits connexes

En savoir plus



Gamme de livraison
Fonction
  Modules I/O XI/ON
Fonction
  Module en version élément XN
Brève description
  2 sorties tout-ou-rien, 24 V DC/0,5 A
à logique positive
Utilisation avec
  XN-S3T-SBC
XN-S3S-SBC
XN-S4T-SBCS
XN-S4S-SBCS
Caractéristiques techniques
Généralités
Conformité aux normes
  EN 61000-6-2
EN 61000-6-4
EN 61131-2
Séparation galvanique
  oui, par optocoupleurs
Température ambiante

Température ambiante (fonctionnement)
 °C0 - +55
Stockage, transport
ϑ°C-25 - +85
Relative de l'air admissible

Humidité relative
  5 – 95 % (installation à l'intérieur), niveau RH-2, sans condensation (pour un stockage à 45° C)
Résistance mécanique

Degré de protection
  IP20
Gaz nocifs
 ppmSO2: 10 (humidité rel. < 75 %, sans condensation)
H2S : 1.0 (humidité rel. < 75 %, sans condensation)
Tenue aux vibrations, conditions d'utilisation
  selon IEC/EN 60068-2-6
Tenue aux chocs
 gselon IEC 60068-2-27
Tenue aux secousses (IEC/EN 60068-2-29)
  selon IEC 60068-2-29
Tenue aux chutes et culbutes
  selon IEC 60068-2-31, chute libre selon IEC 60068-2-32
Compatibilité électromagnétique (CEM)

Décharges électrostatiques
 kVEN 61100-4-2
Champs électromagnétiques
 V/mEN 61100-4-2
Transitoires rapides en salves
  EN 61100-4-4
Ondes de choc
  EN 61100-4-5
Perturbation
 VEN 61100-4-6
Emission de perturbations radioélectriques (rayonnées, haute fréquence)
 dBEN 55016-2-3
Variation/interruptions de tension
  EN 61131-2
Essai de type (Type Test)
  selon 61131-2
Agréments
  CE, cULus
Autres caractéristiques techniques (catalogue à feuilleter)

Modules d’entrée analogiques
Voies
 Nombre2
Tension nominale par borne d'alimentation
UL 24 V DC
Consommation sur borne d'alimentation
ILmA 20
Consommation nominale sur bus interne
IMBmA 32
Sondes raccordables
  Charges ohmiques
Charges inductives
Charges lampes
Diagnostic
  2
Diagnostic
  Oui
Modules de sortie analogiques
Voies
 Nombre2
Tension nominale par borne d'alimentation
UL 24 V DC
Consommation sur borne d'alimentation
ILmA 20
Consommation nominale sur bus interne
IMBmA 32
Impédance de charge

Charge ohmique
  48
Charge inductive
 h 1,2
Modules de sortie tout-ou-rien
Voies
 Nombre2
Tension nominale par borne d'alimentation
UL 24 V DC
Courant nominal consommé sur borne d'alimentation (avec courant de charge = 0 mA)
ILmA 20
Consommation nominale sur bus interne
IMBmA 32
Puissance dissipée
PWen moyenne : 1
Tension de sortie

Niveau haut
UH⁄UA > UL - 1 V DC
Courant de sortie
 A
Niveau haut (valeur nominale)
IH 0,5 A
Niveau haut (plage admissible)
IHA< 0,6
Courant global du module
 A1
Retard lors d'une transition et avec charge ohmique

Transition niveau bas à haut
 s< 100
niveau haut - niveau bas
 s< 100
Plage impédance de charge
  > 48 Ω
Facteur de simultanéité
%g100
Charges raccordables
  Charges ohmiques
Charges inductives
Charges lampes
Charge ohmique
  48
Charge inductive
 h 1,2
Charge lampes
RLLW 3
Fréquence de commutation

Charge ohmique
fHz5000 (RLO < 1 kΩ)
en cas de charge inductive
  < 2
Charge lampes
 Hz10
Nombre d'octets de diagnostic
  2
Diagnostic
  Oui
Sortie selon EN 61131-2
  protégé
Réenclenchement après élimination du court-circuit
Ii automatique
Embases

avec barre C
  2/3 fils
XN-S3x-SBC
4 fils
XN-S4x-SBCS
Entrées tout-ou-rien
Voies
 Nombre2
Tension nominale par borne d'alimentation
UL 24 V DC
Consommation sur borne d'alimentation
ILmA 20
Consommation nominale sur bus interne
IMBmA 32
Tension d’entrée

Niveau haut
UHVmin. L+ ( -1 V)
Embases

avec barre C
  2/3 fils
XN-S3x-SBC
4 fils
XN-S4x-SBCS
Modules à relais
Tension nominale par borne d'alimentation
UL 24 V DC
Consommation sur borne d'alimentation
ILmA 20
Consommation nominale sur bus interne
IMBmA 32
Puissance dissipée
PWen moyenne : 1
Charges raccordables
  Charges ohmiques
Charges inductives
Charges lampes
Facteur de simultanéité
g%100
Embases

avec barre C
  2/3 fils
XN-S3x-SBC
4 fils
XN-S4x-SBCS
Module d'alimentation
Tension nominale par borne d'alimentation
UL 24 V DC
Consommation sur borne d'alimentation
ILmA 20
Consommation nominale sur bus interne
IMBmA 32
Diagnostic
  2
Puissance dissipée
PW1
Module compteur
Voies
 Nombre2
Tension nominale par borne d'alimentation
UL 24 V DC
Consommation sur borne d'alimentation
ILmA 20
Consommation nominale sur bus interne
IMBmA 32
Entrées tout-ou-rien
Tension d’entrée

Niveau haut
UHVmin. L+ ( -1 V)
Sorties tout-ou-rien
Courant de sortie
 A
Niveau haut (plage admissible)
IHA< 0,6
Niveau haut (valeur nominale)
IH 0,5 A
Fréquence de commutation

Charge ohmique
 Hz5000
Charge inductive
 Hz2
Charge lampes
 Hz10
Charge lampes
RLLW 3
Tenue aux courts-circuits
  protégé
Modes de mesure
Diagnostic
  2
Interfaces
Tension nominale par borne d'alimentation
UL 24 V DC
Consommation sur borne d'alimentation
ILmA 20
Consommation nominale sur bus interne
IMBmA 32
Puissance dissipée
PWen moyenne : 1
Nombre d'octets de diagnostic
  2
Remarques


La borne d'alimentation (UL) fournit le courant pour l'électronique des modules et pour les récepteurs situés aux sorties. Le courant global nécessaire à chaque module est égal à la somme de tous les courants partiels.

Une partie de l'électronique du module XI/ON est alimentée par la tension du bus de module (5 V DC) et l'autre partie par la borne d'alimentation (UL).

On peut monter deux sorties en parallèle pour augmenter le courant de sortie max. jusqu’à 1 A.

Remarque sur les en-têtes du tableau


Les valeurs indiquées pour le courant nominal fourni par les bornes d'alimentation sont valables avec un courant de charge = 0.

Pour charge ohmique : RLO < 1kΩ

Vérification de la conception selon IEC/EN 61439(afficher caractéristiques)(masquer caractéristiques)
Caractéristiques techniques pour la vérification de la conception

Courant assigné d'emploi pour indication de la puissance dissipée
InA0
Puissance dissipée par pôle, en fonction du courant
PvidW0
Puissance dissipée du matériel, fonction du courant
PvidW0
Puissance dissipée statique, dépendante du courant
PvsW1
Pouvoir d'émission de puissance dissipée
PveW0
Température d’emploi min.
 °C0
Température d’emploi max.
 °C55
Degré de protection
  IP20
Certificat d'homologation IEC/EN 61439

10.2 Résistance des matériaux et des pièces

10.2.2 Résistance à la corrosion
  Les exigences de la norme produit sont respectées.
10.2.3.1 Résistance à la chaleur de l'enveloppe
  Les exigences de la norme produit sont respectées.
10.2.3.2 Résistance Matières isolantes Chaleur normale
  Les exigences de la norme produit sont respectées.
10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
  Les exigences de la norme produit sont respectées.
10.2.4 Résistance aux UV
  Les exigences de la norme produit sont respectées.
10.2.5 Elevation
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
  Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
  Les exigences de la norme produit sont respectées.
10.4 Distances d'isolement et lignes de fuite
  Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
  Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
  Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement

10.9.2 Tension de tenue à fréquence industrielle
  Sous la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
  Sous la responsabilité du tableautier.
10.9.4 Test d'enveloppes en matière isolante
  Sous la responsabilité du tableautier.
10.10 Echauffement
  Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
  Sous la responsabilité du tableautier.
10.12 Compatibilité électromagnétique
  Sous la responsabilité du tableautier.
10.13 Fonctionnement mécanique
  Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 6.0(Afficher critères)(Masquer critères)
tension d'alimentation CA 50 Hz
 V0 - 0
tension d'alimentation CA 60 Hz
 V0 - 0
tension d'alimentation CC
 V18 - 30
type de tension d'alimentation
  CC
nombre d'entrées numériques
  0
nombre de sorties numériques
  2
entrées numériques configurables
  non
sorties numériques configurables
  non
courant d'entrée au signal 1
 mA0
tension admissible à l'entrée
 V0 - 0
type de tension d'entrée
  CC
type de sortie numérique
  -
courant de sortie
 A0.5
tension admissible à la sortie
 V0 - 29
type de tension de sortie
  CC
protection contre les courts-circuits, sorties disponibles
  non
nombre d'interfaces matérielles Industrial Ethernet
  0
nombre d'interfaces matérielles PROFINET
  0
nombre d'interfaces matérielles en série RS-232
  0
nombre d'interfaces matérielles en série RS-422
  0
nombre d'interfaces matérielles en série RS-485
  0
nombre d'interfaces matérielles en série TTY
  0
nombre d'interfaces matérielles parallèles
  0
nombre d'interfaces matérielles Wireless
  0
nombre d'autres interfaces matérielles
  1
avec interface optique
  non
protocole pris en charge pour TCP/IP
  non
protocole pris en charge pour PROFIBUS
  oui
protocole pris en charge pour CAN
  oui
protocole pris en charge pour INTERBUS
  non
protocole pris en charge pour ASI
  non
protocole pris en charge pour KNX
  non
protocole pris en charge pour MODBUS
  non
protocole pris en charge pour Data-Highway
  non
protocole pris en charge pour DeviceNet
  oui
protocole pris en charge pour SUCONET
  non
protocole pris en charge pour LON
  non
protocole pris en charge pour PROFINET IO
  non
protocole pris en charge pour PROFINET CBA
  non
protocole pris en charge pour SERCOS
  non
protocole pris en charge pour Foundation Fieldbus
  non
protocole pris en charge pour EtherNet/IP
  non
protocole pris en charge pour AS-Interface Safety at Work
  non
protocole pris en charge pour DeviceNet Safety
  non
protocole pris en charge pour INTERBUS-Safety
  non
protocole pris en charge pour PROFIsafe
  non
protocole pris en charge pour SafetyBUS p
  non
protocole pris en charge pour autres systèmes de bus
  oui
standard radio Bluetooth
  non
standard radio WLAN 802.11
  non
standard radio GPRS
  non
standard radio GSM
  non
standard radio UMTS
  non
maître IO-Link
  non
composants système
  oui
classe de protection (IP)
  IP20
finition du raccordement électrique
  fiche
temps de retard en cas de changement de signal
 ms0 - 0.1
raccordement au bus de champ possible sur coupleur de bus séparé
  oui
montage possible sur barres profilées
  oui
montage mural/direct possible
  non
encastrement frontal possible
  non
montage sur rack possible
  non
adapté aux fonctions de sécurité
  non
catégorie selon EN 954-1
  sans
SIL conformément à IEC 61508
  sans
niveau de performance selon EN ISO 13849-1
  sans
matériel associé (Ex ia)
  non
matériel associé (Ex ib)
  non
catégorie de protection contre les explosions pour le gaz
  sans
catégorie de protection contre les explosions pour la poussière
  sans
largeur
 mm12.6
hauteur
 mm74.1
profondeur
 mm55.4
Homologations
Product Standards  UL 508; CSA-C22.2 No. 142; IEC/EN 6113-2; CE marking
UL File No.  E205091
UL Category Control No.  NRAQ, NRAQ7
CSA File No.  UL report applies to both US and Canada
CSA Class No.  2252-01, 2252-81
North America Certification  UL recognized, certified by UL for use in Canada
Specially designed for North America  No
Current Limiting Circuit-Breaker  No
Degree of Protection  IEC: IP20, UL/CSA Type: -
Encombrements
CAO données
Plus d'informations sur les produits (liens)
MN05002010Z Manuel Modules XI/ON tout-ou-rien Modules d'alimentation



Datasheet - PDF

Commentaires: (0)

Aucun commentaire sur le produit encore.

Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
  Captcha
  Écrire commentaire
Avez-vous des questions d'achat?

Si vous avez des questions d'achat , vous pouvez visiter les liens suivants ou nous envoyer un email.

S'il-vous-plaît attendez





* Les champs obligatoires

ou
