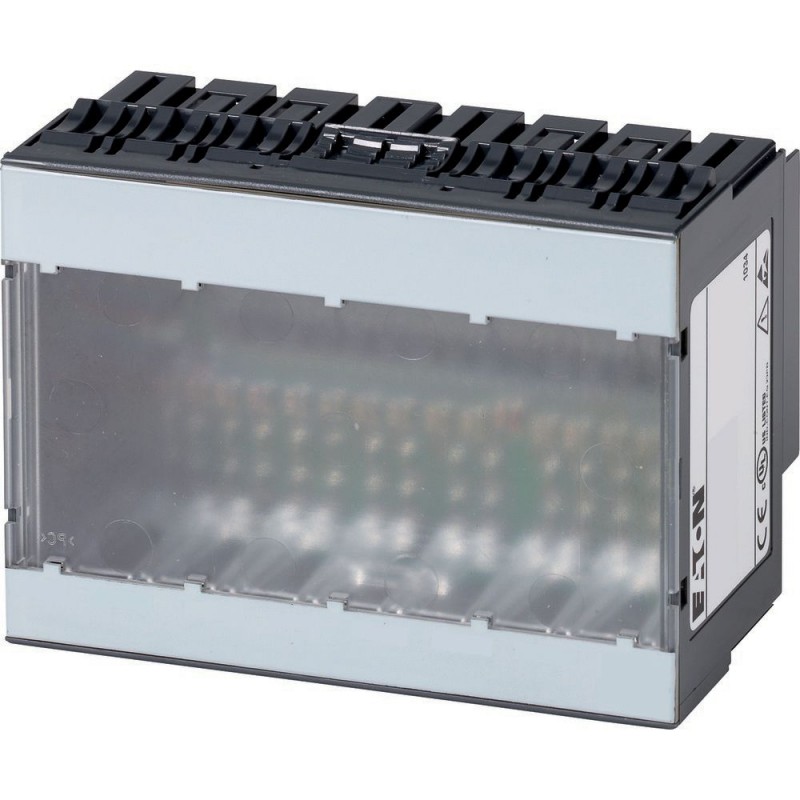

Conformité aux normes
EN 61000-6-2
EN 61000-6-4
EN 61131-2
Séparation galvanique
oui, par optocoupleurs
Température ambianteTempérature ambiante (fonctionnement)
0 - +55 °C
Température ambianteStockage, transport [ϑ]
-25 - +85 °C
Relative de l'air admissibleHumidité relative
5 – 95 % (installation à l'intérieur), niveau RH-2, sans condensation (pour un stockage à 45° C)
Résistance mécaniqueDegré de protection
IP20
Résistance mécaniqueGaz nocifs
SO2: 10 (humidité rel. < 75 %, sans condensation)
H2S : 1.0 (humidité rel. < 75 %, sans condensation) ppm
Tenue aux vibrations, conditions d'utilisation
selon IEC/EN 60068-2-6
Tenue aux chocs
selon IEC 60068-2-27 g
Tenue aux secousses (IEC/EN 60068-2-29)
selon IEC 60068-2-29
Tenue aux chutes et culbutes
selon IEC 60068-2-31, chute libre selon IEC 60068-2-32
Compatibilité électromagnétique (CEM)Décharges électrostatiques [Décharge au contact / dans l'air]
EN 61000-4-2 kV
Compatibilité électromagnétique (CEM)Champs électromagnétiques [(0,08…1) / (1,4…2) / (2…2,7) GHz ]
EN 61100-4-2 V/m
Compatibilité électromagnétique (CEM)Transitoires rapides en salves
EN 61100-4-4
Compatibilité électromagnétique (CEM)Ondes de choc
EN 61100-4-5
Compatibilité électromagnétique (CEM)Perturbation
EN 61100-4-6 V
Compatibilité électromagnétique (CEM)Emission de perturbations radioélectriques (rayonnées, haute fréquence) [(30...230 MHz) / (230...1000 MHz)]
EN 55016-2-3 dB
Compatibilité électromagnétique (CEM)Variation/interruptions de tension
EN 61131-2
Compatibilité électromagnétique (CEM)Essai de type (Type Test)
selon 61131-2
Autres caractéristiques techniques (catalogue à feuilleter)
Modules d’entrée analogiques
Tension nominale par borne d'alimentation [UL]
24 V DC
Consommation sur borne d'alimentation [IL]
≦ 40 mA
Consommation nominale sur bus interne [IMB]
≦ 45 mA
Embasessans barre C
2/3 fils
XN-B3x-SBB
Modules de sortie analogiques
Tension nominale par borne d'alimentation [UL]
24 V DC
Consommation sur borne d'alimentation [IL]
≦ 40 mA
Consommation nominale sur bus interne [IMB]
≦ 45 mA
Embasessans barre C
2/3 fils
XN-B3x-SBB
Tension nominale par borne d'alimentation [UL]
24 V DC
Courant nominal consommé sur borne d'alimentation (avec courant de charge = 0 mA) [IL]
≦ 40 mA
Consommation nominale sur bus interne [IMB]
≦ 45 mA
Embasesavec barre C
4 fils
XN-B4x-SBBC
Tension nominale par borne d'alimentation [UL]
24 V DC
Consommation sur borne d'alimentation [IL]
≦ 40 mA
Consommation nominale sur bus interne [IMB]
≦ 45 mA
Tension d'essai d'isolement [Ui]
500 V AC
Tension d’entréeTension d'entrée, valeur nominale [Ue]
24 V DC V DC
Tension d’entréeNiveau bas [UeL]
-30/+5 V V
Tension d’entréeNiveau haut [UeH]
15 - 30 V V
Courant d'entréeNiveau bas⁄Niveau actif [IeL]
0 - 1.5 mA mA
Courant d'entréeNiveau haut⁄Niveau actif [IeH]
2 - 10 mA mA
Retard à l’entréetfront montant
< 200 µs
Retard à l’entréetfront descendant
< 200 µs
Embasessans barre C
2/3 fils
XN-B3x-SBB
Embasesavec barre C
4 fils
XN-B4x-SBBC
Tension nominale par borne d'alimentation [UL]
24 V DC
Consommation sur borne d'alimentation [IL]
≦ 40 mA
Consommation nominale sur bus interne [IMB]
≦ 45 mA
Embasessans barre C
2/3 fils
XN-B3x-SBB
Embasesavec barre C
4 fils
XN-B4x-SBBC
Tension nominale par borne d'alimentation [UL]
24 V DC
Consommation sur borne d'alimentation [IL]
≦ 40 mA
Consommation nominale sur bus interne [IMB]
≦ 45 mA
Tension nominale par borne d'alimentation [UL]
24 V DC
Consommation sur borne d'alimentation [IL]
≦ 40 mA
Consommation nominale sur bus interne [IMB]
≦ 45 mA
Tension d’entréeTension d'entrée, valeur nominale [Ue]
24 V DC V DC
Tension d’entréeNiveau bas [UeL]
-30/+5 V V
Tension d’entréeNiveau haut [UeH]
15 - 30 V V
Courant d'entréeNiveau bas [IeL]
0 - 1.5 mA mA
Courant d'entréeNiveau haut [IeH]
2 - 10 mA mA
Tension nominale par borne d'alimentation [UL]
24 V DC
Consommation sur borne d'alimentation [IL]
≦ 40 mA
Consommation nominale sur bus interne [IMB]
≦ 45 mA
La borne d'alimentation (UL) fournit le courant pour l'électronique des modules et pour les capteurs situés aux entrées. Le courant global nécessaire à chaque module est égal à la somme de tous les courants partiels.
Une partie de l'électronique du module XI/ON est alimentée par la tension du bus de module (5 V DC) et l'autre partie par la borne d'alimentation (UL).
Capacité maximale admissible du câble : 141 nF sous 79 V AC/50 Hz ; 23 nF sous 265 V AC/50 Hz
