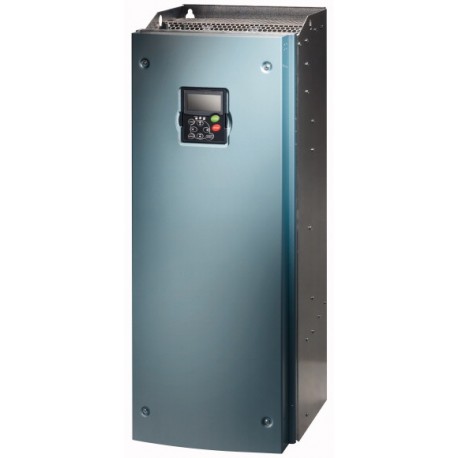

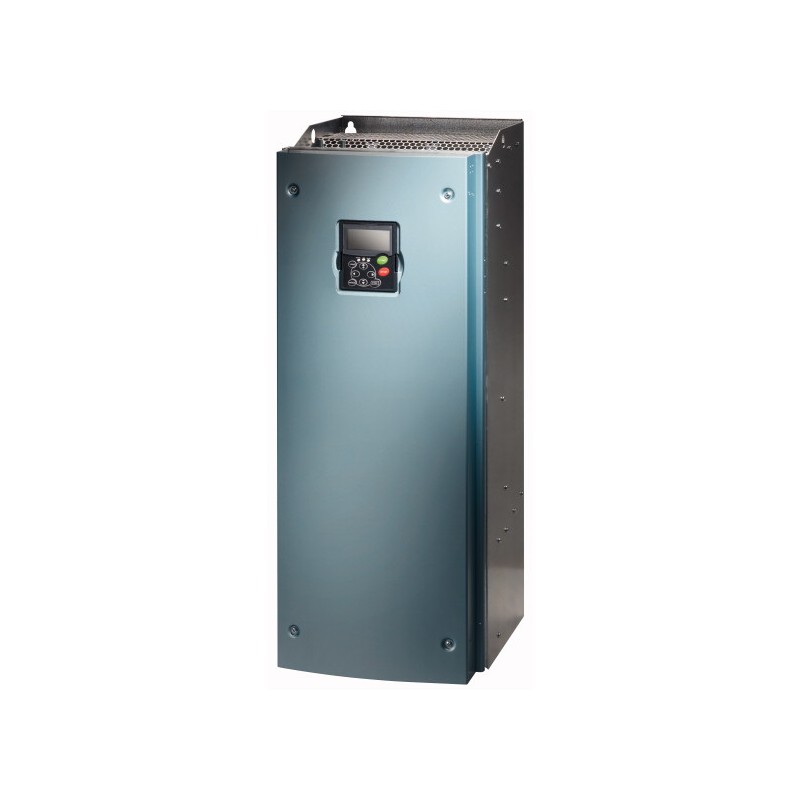

SPX075A1-5A4N1 125356 EATON MOELLER Convertisseur de fréquence SPX tri-/tri-phasé 690 V 75 kW régulation v.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

SPX075A1-5A4N1 125356 EATON MOELLER Convertisseur de fréquence SPX tri-/tri-phasé 690 V 75 kW régulation v..

SPX075A1-5A4N1

125356

EATON - MOELLER

Disponible

Expédition hui

Article à la demande, sans remboursement.

Convertisseur de fréquence SPX tri-/tri-phasé 690 V 75 kW ; régulation vectorielle dynamique; degré de protection IP21; filtre CEM intégré

Plus de détails


Variateurs Convertisseurs Vitesse Fréquence

Frequency inverters - EATON - MOELLER

Frequency inverters SVX-SPX - EATON - MOELLER

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON - MOELLER

*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Comment il fonctionne

Comment il fonctionne?

1 Ajoutez les produits de votre choix au panier
2 Entrez vos coordonnées et soumettez votre demande
3 Nous vous enverrons un e-mail avec un devis pour ces produits
4 Il vous suffit de compléter l'achat et attendre votre commande

Il y a plusieurs options de paiement
- Carte de crédit
- Virement bancaire
- PayPal


Produits connexes

En savoir plus



Gamme de livraison
Gamme
  Convertisseur de fréquence
Identificateur de type
  SPX
Tension assignée d'emploi
Ue 600 V AC, 3-phasig
690 V AC, triphasé
Tension de sortie sous Ue
U2 600 V AC, 3-phasig
690 V AC, triphasé
Tension réseau (50/60Hz)
ULNV525 (-15%) - 690 (±10%)
Courant assigné d'emploi

pour une surcharge de 150 %
IeA80
pour une surcharge de 110 %
IeA100
Remarque
  Cycle de surcharge pour 60 s toutes les 600 s
Puissance moteur correspondante

Remarque
  pour moteur à courant alternatif de 50 ou 60 Hz avec ventilateur interne ou externe
Remarque
  Cycle de surcharge pour 60 s toutes les 600 s
Remarque
  sous 690 V, 50 Hz
150 % Surcharge
PkW75
110 % Surcharge
PkW90
150 % Surcharge
IeA78
110 % Surcharge
IeA93
Remarque
  sous 690 V, 60 Hz
150 % Surcharge
PHP75
110 % Surcharge
PHP100
150 % Surcharge
IeA67
110 % Surcharge
IeA86
Degré de protection
  IP21
Module de couplage pour bus de terrain (option)
  PROFIBUS-DP
LonWorks
CANopen®
DeviceNet
Modbus-TCP
BACnet/IP
Equipement
  Filtre d'antiparasitage
Affichage OLED
Inductance du circuit intermédiaire
Taille
  FR8
Connexion à SmartWire-DT
  non
Caractéristiques techniques
Généralités
Conformité aux normes
  Exigences générales : IEC/EN 61800-2
Exigences CEM : IEC/EN 61800-3
Exigences de sécurité : IEC/EN 61800-5-1
Certifications
  CE, UL, cUL, c-Tick
Qualité de fabrication
  RoHS, ISO 9001
Résistance climatique
ρw%Humidité relative < 95 %, sans condensation, sans corrosion, sans gouttes d'eau
Température ambiante

Service (150 % surcharge).
ϑ°C-10 - +50
Service (110 % surcharge)
ϑ°C-10 - +40
Stockage
ϑ°C-40 - +70
Niveau d'antiparasitage

Classe d'antiparasitage (CEM)
  C2, C3 ; dépend de la longueur du câble de raccordement au moteur, de la puissance raccordée et de l'environnement. Le cas échéant, des filtres d'antiparasitage externes (en option) sont nécessaires.
Environnement (CEM)
  1er et 2e environnement
Position de montage
  Verticale
Altitude d’installation
 m0 - 1000 m au-dessus du niveau de la mer
au-dessus de 1000 m : 1 % de déclassement de puissance par 100 m
max. 3000 m
Degré de protection
  IP21
Protection contre les contacts directs
  BGV A3 (VBG4, protection contre les contacts avec les doigts et le dos de la main)
Circuit principal
Alimentation

Tension assignée d'emploi
Ue 600 V AC, 3-phasig
690 V AC, triphasé
Tension réseau (50/60Hz)
ULNV525 (-15%) - 690 (±10%)
Alimentation
  Réseaux de courant alternatif avec point milieu relié à la terre
Fréquence du réseau
fLNHz50/60
Plage de fréquence
fLNHz45 - 66
Partie puissance

Fonction
  Convertisseurs de fréquence avec circuit intermédiaire à tension continue et onduleur IGBT
Tension de sortie sous Ue
U2 600 V AC, 3-phasig
690 V AC, triphasé
Fréquence de sortie
f2Hz0 - 50/60 (max. 320)
Fréquence d'horloge
fPWMkHz1,5
réglable 1 - 6 (réel)
Fonctionnement
  Commande U/f
Régulation vectorielle sans capteur (SLV)
en option : régulation vectorielle avec retour (CLV)
Résolution de la fréquence (valeur de consigne)
ΔfHz0.01
Courant assigné d'emploi

pour une surcharge de 150 %
IeA80
pour une surcharge de 110 %
IeA100
Equipement
  Filtre d'antiparasitage
Affichage OLED
Inductance du circuit intermédiaire
Taille
  FR8
Départ moteur

Remarque
  pour moteur à courant alternatif de 50 ou 60 Hz avec ventilateur interne ou externe
Remarque
  Cycle de surcharge pour 60 s toutes les 600 s
Remarque
  sous 690 V, 50 Hz
150 % Surcharge
PkW75
110 % Surcharge
PkW90
Remarque
  sous 690 V, 60 Hz
150 % Surcharge
PHP75
110 % Surcharge
PHP100
Partie commande
tension de commande externe
UcV24 V DC (max. 250 mA)
Tension de consigne
UsV10 V DC (max. 10 mA)
Entrées analogiques
  2, paramétrable, 0 - 10 V DC, 0/4 - 20 mA
Sorties analogiques
  1, paramétrable, 0/4 - 20 mA
Entrées tout-ou-rien
  6, paramétrable, max. 30 V DC
Sorties tout-ou-rien
  1, paramétrable, 48 V DC/50 mA
Sorties à relais
  2, paramétrable, contact à fermeture, 8 A (24 V DC) / 8 A (250 V AC) / 0,4 A (125 V DC)
Organes de commande et de protection adaptés
Raccordement au réseau

150 % de surcharge (CT/IH, à 50 °C)
  DX-LN3-100
Départ moteur

150 % de surcharge (CT/IH, à 50 °C)
  DX-LM3-080
110 % de surcharge (VT/IL, à 40 °C)
  DX-LM3-100
150 % de surcharge (CT/IH, à 50 °C)
  SIN-0122-6-0-P
110 % de surcharge (VT/IL, à 40 °C)
  SIN-0122-6-0-P
Vérification de la conception selon IEC/EN 61439(afficher caractéristiques)(masquer caractéristiques)
Caractéristiques techniques pour la vérification de la conception

Courant assigné d'emploi pour indication de la puissance dissipée
InA80
Puissance dissipée du matériel, fonction du courant
PvidW1875
Certificat d'homologation IEC/EN 61439

10.2 Résistance des matériaux et des pièces

10.2.2 Résistance à la corrosion
  Les exigences de la norme produit sont respectées.
10.2.3.1 Résistance à la chaleur de l'enveloppe
  Les exigences de la norme produit sont respectées.
10.2.3.2 Résistance Matières isolantes Chaleur normale
  Les exigences de la norme produit sont respectées.
10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
  Les exigences de la norme produit sont respectées.
10.2.4 Résistance aux UV
  Les exigences de la norme produit sont respectées.
10.2.5 Elevation
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
  Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
  Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
  Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
  Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement

10.9.2 Tension de tenue à fréquence industrielle
  Sous la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
  Sous la responsabilité du tableautier.
10.9.4 Test d'enveloppes en matière isolante
  Sous la responsabilité du tableautier.
10.10 Echauffement
  Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
  Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
  Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
  Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Homologations
Product Standards  UL 508C; CSA-C22.2 No. 14; IEC/EN61800-3; IEC/EN61800-5; CE marking
UL File No.  E134360
UL Category Control No.  NMMS, NMMS2, NMMS7. NMMS8
CSA File No.  UL report applies to both US and Canada
CSA Class No.  3211-06
North America Certification  UL listed, certified by UL for use in Canada
Specially designed for North America  No
Suitable for  Branch circuits
Max. Voltage Rating  3~ 690 V AC IEC: TN-S UL/CSA: Y (Solidly Grounded Wey)
Degree of Protection  IEC: IP21
Encombrements
Plus d'informations sur les produits (liens)
IL04020008Z Notice de montage pour convertisseurs de fréquence 9000X : SVX, SPX

MN04001004 Manuel opérateur Convertisseur de fréquence 9000X

MN04004001 Manuel d'application Convertisseur de fréquence 9000X
