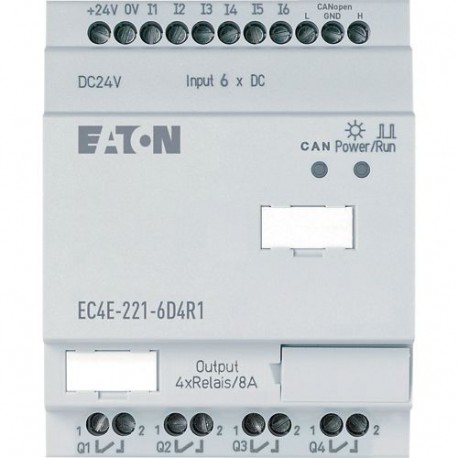

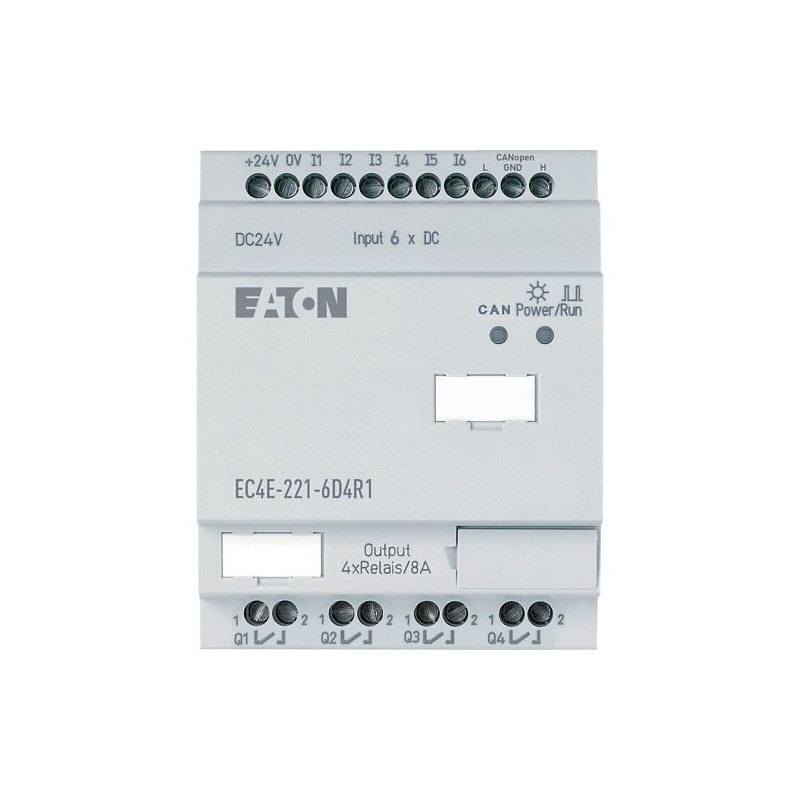

EC4E-221-6D4R1 114296 4560853 EATON ELECTRIC Extension d'E/S, CANopen, 24V DC, 6 entr. TOR, 4 sort.TOR (R)

0/5 - 0 Opiniones

Référence EC4E-221-6D4R1

Code 114296

Numéro de catalogue: 4560853

Fabricant: EATON-MOELLER

Description:

Extension d'E/S, CANopen, 24V DC, 6 entr. TOR, 4 sort.TOR (R)

Plus de détails

Catégories:
Commande industrielle API > Module d'entrées/sorties numérique

Automates programmables EC4P

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Garantie, réparation et dévolution.

Achetés habituellement ensemble

▲

En savoir plus

▲

Extension d'E/S, CANopen, 24V DC, 6 entr. TOR, 4 sort.TOR (R)

Extension d'entrées/sorties via CANopen. Utilisation pour XC100/200, EC4P, XV-…

Gamme de livraison

Gamme

Système d'entrée/sortie EC4E
Automates compacts EC4P

Autres appareils de la gamme

Extensions d'E/S tout-ou-rien/analogiques

Fonction de base

Extensions

Description

utilisable via CANopen®

Fonction

Extension CANopen® EC4E

Entrées

Entrées Extension (nombre)

Tout-ou-rien : 6

Autres caractéristiques

Horloge temps réel

✔

Tension d’alimentation

24 V DC

Utilisation avec

XC100
XC200
EC4P

Utilisation pour

XC100/200, EC4P, MFD4 (via CANopen®)

Caractéristiques techniques

Généralités

Encombrements (L x H x P)

71.5 x 90 x 58 (4 PE) mm

Poids

0.2 kg

Facilité de montage et gain de place

Fixation sur profilé chapeau IEC/EN 60715, 35 mm ou fixation par vis à l'aide de pattes de montage ZB4-101-GF1 (accessoires)

Sections raccordables

Conducteur à âme massive

0.2/4 (AWG 22 - 12) mm²

Conducteur souple avec embout

0.2 - 2.5 (AWG22 - 12) mm²

Tournevis pour vis à fente

0.8 x 3.5 mm

Couple de serrage max.

0.6 Nm

Résistance climatique

Température d'emploi environnante

-25 à +55 ; froid selon IEC 60068-2-1 ; chaleur sèche selon IEC 60068-2-2 °C

Condensation

Eviter la condensation (prendre mesures appropriées).

Stockage [ϑ]

-40 - +70 °C

Résistance mécanique

Position de montage

verticalement

Compatibilité électromagnétique (CEM)

Catégorie de surtension/Degré de pollution

II/2

Décharges électrostatiques (ESD)Norme appliquée

IEC/EN 61000-4-2, Level 3

Décharges électrostatiques (ESD)Décharge dans l'air

8 kV

Immunité aux champs électromagnétiques rayonnés aux fréquences radioélectriques (RFI), a IEC EN 61000-4-3

10 V/m

Transitoires rapides en salves

selon IEC/EN 61000-4-4 kV

Ondes de choc (Surge)

2 kV (câbles d'alimentation symétriques, EASY...AC)
0,5 kV (câbles d'alimentation symétriques, EASY...DC)
selon IEC/EN 61000-4-5

Perturbations conduites (IEC/EN 61000-4-6)

10 V

Tenue diélectrique

Dimensionnement des lignes de fuite et distances dans l'air

EN 50178, UL 508, CSA C22.2, No. 142

Tenue diélectrique

EN 50178

Alimentation

Tension assignée d'emploi [U_e]

24 DC (-15/+20%) V

Plage admissible [U_e]

20.4 - 28.8 V DC

Ondulation résiduelle

≦ 5 %

Courant d'entrée

150 mA sous U_esans charge

Chutes de tension

≤ 20
(IEC/EN 61131-2) ms

Puissance dissipée [P]

3,5 W en moy.

Interfaces

CANopen®Vitesse de transmission

500 kBit/s, 25 m
250 kBit/s, 40m
125 kBit/s, 125 m
50 kBit/s, 300 m
20 kBit/s, 700 m
10 kBit/s, 1000 m

CANopen®Résistance de terminaison de bus (premier et dernier participants)

par interrupteur DIP intégré

CANopen®Raccordement

2 × bornes (voir sections raccordables)

Mode esclaveParticipants

max. 62 Nombre

Mode esclaveType de PDO

asynchrone, cyclique, acyclique

Mode esclaveProfil de l'appareil

selon DS 301 V4

Entrées tout-ou-rien 24 V DC

Nombre

Séparation galvanique

avec les sorties : oui

Tension assignée d'emploi [U_e]

24 V CC

Tension d'entrée

< 5 (R1 - R6) avec signal à „0“
> 15 (R1 - R6) avec signal à „1“ V CC

Courant d'entrée à l'état « 1 »Courant d’entrée avec signal à 1

3.3 (R1 à R6 (R12)) mA

Temporisation

20 (de « 0 » à « 1 », anti-rebondissement activé)
en moyenne 0.25 (R1 - R 12) (de « 0 » à « 1 », anti-rebondissement désactivé)
20 (de « 1 » à « 0 ») ms

Longueur de câble

100 (non blindé) M

Sorties à relais

En groupes de

Mise en parallèle de sorties pour augmentation de la puissance

Non autorisée

Protection d'un relais de sortie

Disjoncteur de protection ligne B16 ou fusible 8 A (T)

Séparation galvanique

avec l'alimentation : oui
par rapport aux entrées : oui
par rapport à l'interface PC, au carte mémoire, au réseau NET, à EASY-Link
Séparation de sécurité selon EN 50178: 300 V AC
Isolation de base : 600 V AC

Longévité mécanique [manœuvres]

10 x 10⁶

Circuits électriquesCourant thermique conventionnel (10 A UL)

6 A

Circuits électriquesRecommandés pour charge cicontre sous 12 V AC/DC

> 500 mA

Circuits électriquesProtection contre les courts-circuits, cos ϕ = 1, caractéristique B16 sous 600 A

16 A

Circuits électriquesProtection contre les courts-circuits, cos ϕ = 0.5 à 0.7 ; caractéristique B16 sous 900 A

16 A

Circuits électriquesTension assignée de tenue aux chocs U_impcontact-bobine

6 kV

Circuits électriquesTension assignée d'emploi [U_e]

250 V AC

Tension assignée d'isolement [U_i]

250 V AC

Séparation de sécurité selon EN 50178

300 entre bobine et contact
300 entre deux contacts V AC

Pouvoir de coupureAC-15, 250 V AC, 3 A (600 man./h) [manœuvres]

300000

Pouvoir de coupureDC-13, L/R ≦ 150 ms, 24 V DC, 1 A (500 S/h) [manœuvres]

200000

Charge des lampes à incandescence1000 W sous 230/240 V AC [manœuvres]

25000

Charge des lampes à incandescence500 W sous 115/120 V AC [manœuvres]

25000

Charge des tubes fluorescentsCharge tubes fluorescents 10 x 58 W sous 230/240 V ACavec ballast [manœuvres]

25000

Charge des tubes fluorescentsCharge tubes fluorescents 10 x 58 W sous 230/240 V ACnon compensés [manœuvres]

25000

Charge des tubes fluorescents1 x 58 sous 230/240 V AC, compensés de manière classique [manœuvres]

25000

Fréquence de commutationNombre de manœuvres mécaniques

10 x 10⁶

Fréquence de commutationFréquence de commutation

10 Hz

Fréquence de commutationCharge ohmique (des lampes à incandescence, par ex.)

2 Hz

Fréquence de commutationCharge inductive

0.5 Hz

UL/CSACourant ininterrompu sous 240 V AC

10 A

UL/CSACourant ininterrompu sous 24 V DC

8 A

UL/CSAACControl Circuit Rating Codes (catégorie d'emploi)

B 300 Light Pilot Duty

UL/CSAACTension assignée d'emploi max.

300 V AC

UL/CSAACcourant thermique ininterrompu max. cos ϕ = 1 sous B 300

5 A

UL/CSAACpuissance apparente max. à la fermeture/à la coupure (Make/Break)cos ϕ = 1 sous B 300

3600/360 VA

UL/CSADCControl Circuit Rating Codes (catégorie d'emploi)

R 300 Light Pilot Duty

UL/CSADCTension assignée d'emploi max.

300 V DC

UL/CSADCCourant thermique ininterrompu max. sous R 300

1 A

UL/CSADCPuissance apparentemax. à la fermeture/à la coupure (Make/Break) sous R 300

28/28 VA

Réseau easyNet

Résistance de terminaison de bus (premier et dernier participants)

par interrupteur DIP intégré

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception

Courant assigné d'emploi pour indication de la puissance dissipée [I_n]

0 A

Puissance dissipée par pôle, en fonction du courant [P_vid]

0 W

Puissance dissipée du matériel, fonction du courant [P_vid]

0 W

Puissance dissipée statique, dépendante du courant [P_vs]

3.4 W

Pouvoir d'émission de puissance dissipée [P_ve]

0 W

Température d’emploi min.

-25 °C

Température d’emploi max.

+55 °C

Certificat d'homologation IEC/EN 61439

10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
