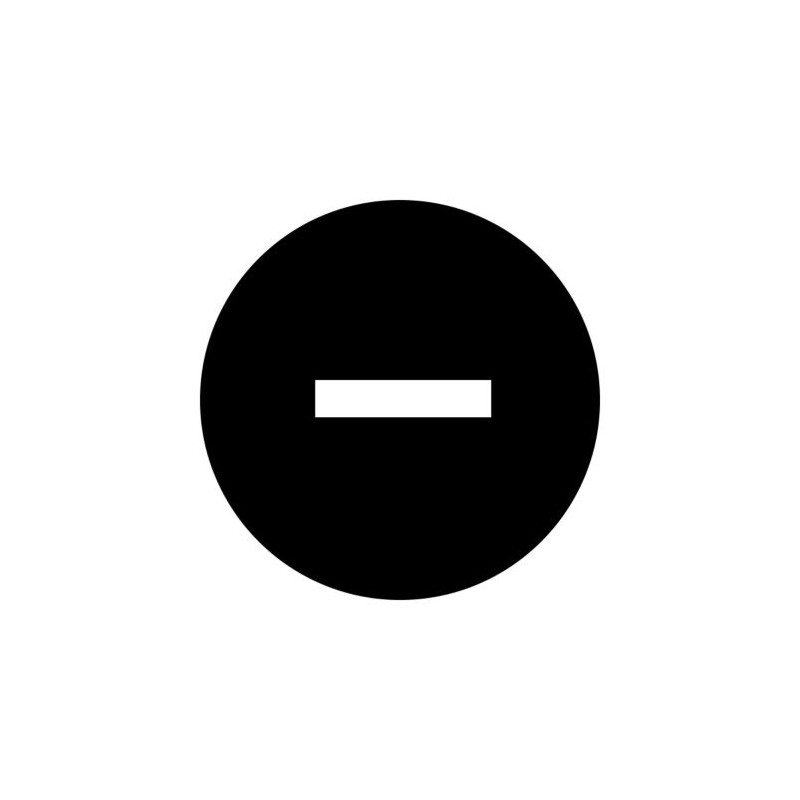

M22-XD-S-X5 218171 M22-XD-S-X5Q EATON ELECTRIC Étiquette, plate noire, - Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

M22-XD-S-X5 218171 M22-XD-S-X5Q EATON ELECTRIC Étiquette, plate noire, -

M22-XD-S-X5

218171

M22-XD-S-X5Q

EATON-MOELLER

10

Étiquette, plate noire, -

Plus de détails


Appareillage industriel basse tension > Bouton / voyant pour appareil de commande et de signalisation

Moyens de contrôle et de signalisation

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $27.50
Prix unitaire: $2.75

*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Achetés habituellement ensemble

▲

En savoir plus

▲


Étiquette, plate noire, -
Étiquette pour boutons-poussoirs, Gamme: Equipements complémentaires, Appareil individuel, Description: 5 symboles: Hauteur des caractères 5 mm, > 5 symboles: Hauteur des caractères 3 mm, Forme: Affleurants, Inscription: Moins, Sélection selon: Symbole, Utilisation avec: M22(S)-D-X, M22(S)-DR-X, M22-DG-X, M30C-FD-X, M30C-FDR-X, Connexion à SmartWire-DT: non

Gamme de livraison

Gamme
Equipements complémentaires
Fonction de base équipements complémentaires
Etiquettes pour boutons-poussoirs
Description
≦ 5 symboles: Hauteur des caractères 5 mm
> 5 symboles: Hauteur des caractères 3 mm
Forme
Affleurants
Inscription
Moins
Sélection selon
Symbole
Utilisation avec
M22(S)-D-X
M22(S)-DR-X
M22-DG-X
M30C-FD-X
M30C-FDR-X
Connexion à SmartWire-DT
non

Caractéristiques techniques

Généralités
Température ambianteAppareil nu
-25 - +70 °C

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
0 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
0 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+70 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Sur demande
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Sans objet.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 9.0

Low-voltage industrial components (EG000017) / Bouton / voyant pour appareil de commande et de signalisation (EC000621)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Appreillage de commande et de signalisation / Plaque de touches pour appareils de commande et de signalisation (ecl@ss13-27-37-12-24 [AKF042019])
forme
rond
type de construction
plat
couleur
noir
signification de l'impression
autre
langue de l'impression
autre
impression symboles ISO
symbole « - »
type d'impression
autre
gravable
non
diamètre de programme
22 mm
largeur
24 mm
hauteur
3 mm
diamètre externe
22.5 mm
adapté à un contact à poussoir
oui
adapté aux boutons-poussoirs lumineux
non
adapté à un voyant lumineux
non
adapté à un contact à poussoir champignon
non
adapté à une lampe de signalisation
non
adapté à un commutateur-sélecteur
non

Homologations

North America Certification
UL/CSA certification not required

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON COMMAND INDICATION EN.pdf 23 Mbytes
M22-XD-S-X5 M22-XD-S-X5Q 218171 FR_218171.pdf 111 Kbytes M22-XD-S-X5 M22-XD-S-X5Q 218171 FR_218171.pdf
