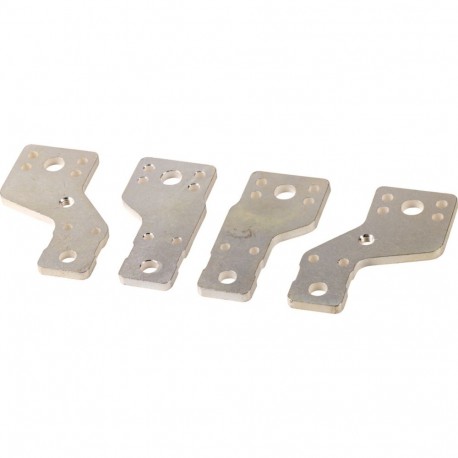

NZM3-4-XKV70 100515 EATON MOELLER Épanouisseur 4p, taille 3 Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

NZM3-4-XKV70 100515 EATON MOELLER Épanouisseur 4p, taille 3

NZM3-4-XKV70

100515

EATON - MOELLER

Disponible

Expédition hui

Épanouisseur 4p, taille 3

Plus de détails


Disjoncteurs Electrique

Circuit-breakers NZM and LZM (Accessories) - EATON - MOELLER

Terminals - EATON - MOELLER

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON - MOELLER

QuantitéPrix
1+$257.71
2+$252.44
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Comment il fonctionne

Comment il fonctionne?

1 Ajoutez les produits de votre choix au panier
2 Entrez vos coordonnées et soumettez votre demande
3 Nous vous enverrons un e-mail avec un devis pour ces produits
4 Il vous suffit de compléter l'achat et attendre votre commande

Il y a plusieurs options de paiement
- Carte de crédit
- Virement bancaire
- PayPal


Produits connexes

En savoir plus



Gamme de livraison
Equipements complémentaires
  Epanouisseur
Description
  1 trou
Nombre de conducteurs
  tétrapolaire
Bemessungsstrom
InA630
Utilisation avec
  NZM3-4, PN3-4, N(S)3-4
Sections raccordables

Type de conducteur

Câbles Cu/Al
  Cosses Cu
Sections raccordables

souple
 mm22 x 300
AWG/kcmil
 mm22 x 500
Sections raccordables

Feuillard Cu , nombre de lamelles x largeur x épaisseur des lamelles
 mm2(2 x) 10 x 50 x 1.0
Barre Cu largeur x épaisseur
Breitemm(2 x) 10 x 50
Remarques

La référence contient des éléments destinés à un raccordement par le haut ou le bas de disjoncteurs tri ou tétrapolaires.

Perçage centré p. ex. pour jusqu'à 2 cosses de câble par phase

Montage possible sur disjoncteur à raccordement par vis

Séparateur de phases compris dans la livraison.

Pas polaire du NZM3(‐4)‐XKV70 : 70 mm

Avec perçage pour câble de commande.

Montage possible de bornes de raccordement NZM3(‐4)‐XK300 et NZM3(‐4)‐XK22X21.

Vérification de la conception selon IEC/EN 61439(afficher caractéristiques)(masquer caractéristiques)
Certificat d'homologation IEC/EN 61439

10.2 Résistance des matériaux et des pièces

10.2.2 Résistance à la corrosion
  Les exigences de la norme produit sont respectées.
10.2.3.1 Résistance à la chaleur de l'enveloppe
  Les exigences de la norme produit sont respectées.
10.2.3.2 Résistance Matières isolantes Chaleur normale
  Les exigences de la norme produit sont respectées.
10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
  Les exigences de la norme produit sont respectées.
10.2.4 Résistance aux UV
  Les exigences de la norme produit sont respectées.
10.2.5 Elevation
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
  Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
  Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
  Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
  Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement

10.9.2 Tension de tenue à fréquence industrielle
  Sous la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
  Sous la responsabilité du tableautier.
10.9.4 Test d'enveloppes en matière isolante
  Sous la responsabilité du tableautier.
10.10 Echauffement
  Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
  Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
  Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
  Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 6.0
adapté au nombre de pôles
  4
Encombrements
NZM3(-4)-XK22X21
NZM3(-4)-XK300
Longueur avec séparateur de phase env. 599 mm
CAO données

Datasheet - PDF
