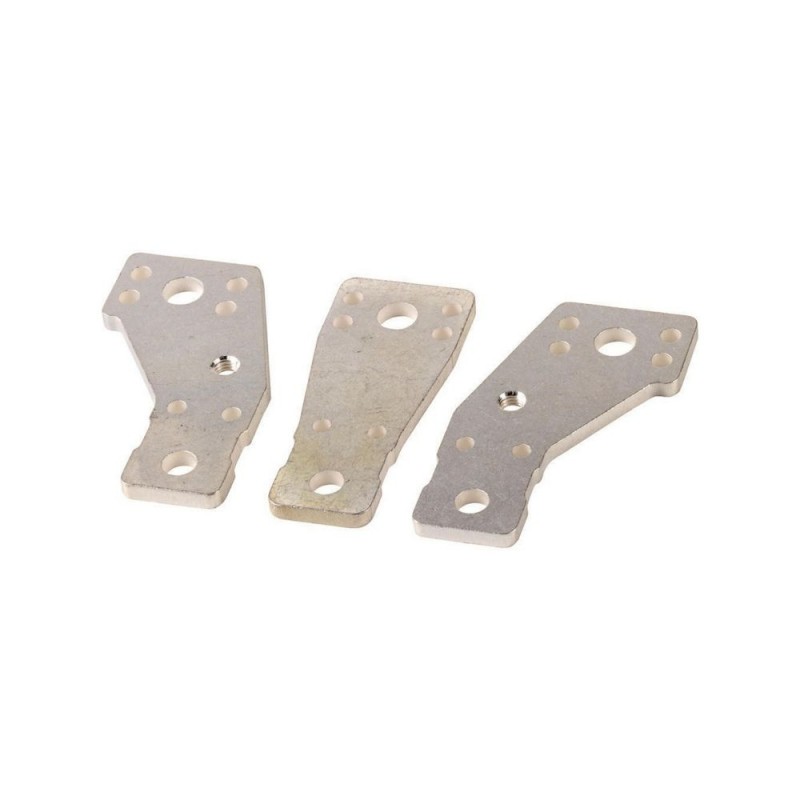

NZM3-XKV70 100514 0004358856 EATON ELECTRIC Épanouisseur 3p, taille 3
NZM3-XKV70
100514
0004358856
EATON-MOELLER
Épanouisseur 3p, taille 3
Appareillage industriel basse tension > Élargisseur de connexion de phases
Accessoires NZM
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Achetés habituellement ensemble
▲En savoir plus
▲Épanouisseur 3p, taille 3
Equipements complémentaires optionnels pour la gamme des disjoncteurs NZM : permet un grand choix d’applications pour le marché mondial. Flexibilité et simplicité du montage grâce aux groupes fonctionnels modulaires. Remarques : La référence contient des éléments pour raccordement par le haut ou par le bas d'appareils 3 et 4 pôles. Perçage centré jusqu'à 2 cosses par phase par ex. Montage possible sur appareil avec borne à boulon. Séparateur de phases et plaque d'isolement compris dans la livraison. Pas polaire pour NZM3(-4)-XKV70 : 70 mm Avec perçage pour ligne de commande. Montage possible de bornes de raccordement NZM3(-4)-XK300 et NZM3(-4)-XK22X21. Utilisation pour : NZM3(-4), PN3(-4), N(S)3(-4)
Gamme de livraison
Gamme
Equipements complémentaires
norme / homologation
UL/CSA, IEC
Nombre de pôles
tripolaire
Taille
NZM3
Equipements complémentaires
Technique de raccordement
Equipements complémentaires
Epanouisseur
Description
1 trou
Nombre de conducteurs
tripolaire
Bemessungsstrom [In]
630 A
Utilisation avec
NZM3, PN3, N(S)3
Sections raccordables
Type de conducteurCâbles Cu/Al
Cosses Cu
Sections raccordablessouple
2 x 300 mm2
AWG/kcmil
2 x 500 mm2
Sections raccordables
Feuillard Cu , nombre de lamelles x largeur x épaisseur des lamelles
(2 x) 10 x 50 x 1.0 mm2
Barre Cu largeur x épaisseur [Breite]
(2 x) 10 x 50 mm
Remarques
La référence contient des éléments destinés à un raccordement par le haut ou le bas de disjoncteurs tri ou tétrapolaires.
Perçage centré p. ex. pour jusqu'à 2 cosses de câble par phase
Montage possible sur disjoncteur à raccordement par vis
Séparateur de phases compris dans la livraison.
Pas polaire du NZM3(‐4)‐XKV70 : 70 mm
Avec perçage pour câble de commande.
Montage possible de bornes de raccordement NZM3(‐4)‐XK300 et NZM3(‐4)‐XK22X21.
Vérification de la conception selon IEC/EN 61439
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 9.0
Low-voltage industrial components (EG000017) / Élargisseur de connexion de phases (EC002019)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Composant pour technologie de coupure basse tension / Epanouisseur de phase (ecl@ss13-27-37-13-05 [ACN990017])
adapté au nombre de pôles
3
Homologations
Product Standards
UL489; CSA-C22.2 No. 5-09; IEC60947, CE marking
UL File No.
E140305
UL Category Control No.
DIHS
CSA File No.
022086
CSA Class No.
1432-01
North America Certification
UL listed, CSA certified
