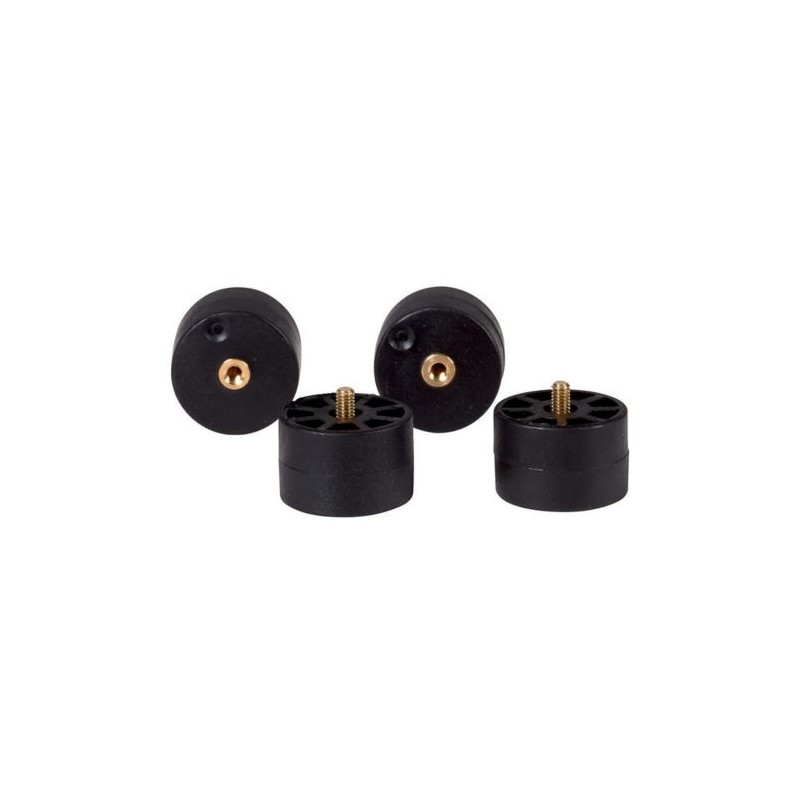

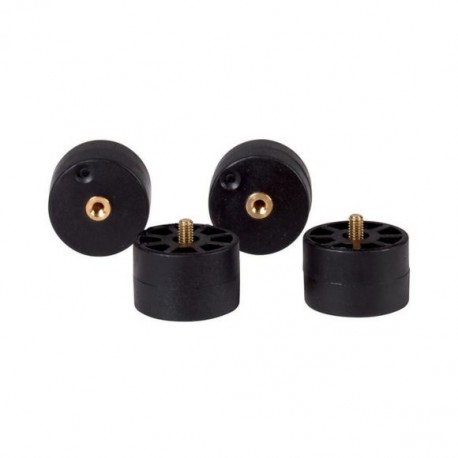

NZM1/2-XAB 260203 0004358741 EATON ELECTRIC Entretoise, taille 1/2
NZM1/2-XAB
260203
0004358741
EATON-MOELLER
Entretoise, taille 1/2
Montage > Manchon entretoise
Accessoires NZM
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Achetés habituellement ensemble
▲En savoir plus
▲Entretoise, taille 1/2
Equipements complémentaires optionnels pour la gamme des disjoncteurs NZM : grand choix d’applications pour le marché mondial. Flexibilité et simplicité du montage grâce aux groupes fonctionnels modulaires. Remarques : Permet l'alignement rapide et économique en face avant d'appareils de tailles différentes avec/sans poignée rotative ou télécommande. Utilisation pour : NZM1(-4)., PN1(-4), N(S)1(-4), NZM2(-4), PN2(-4), N(S)2(-4)
Gamme de livraison
Gamme
Equipements complémentaires
Equipements complémentaires
Entretoise
norme / homologation
UL/CSA, IEC
Taille
NZM1/2
Description
Permet l'alignement rapide et économique en face avant d'appareils de tailles différentes avec/sans poignée rotative ou télécommande
Utilisation avec
NZM1(-4), PN1(-4), N(S)1(-4)
NZM2(-4), PN2(-4), N(S)2(-4)
NZM2(-4), PN2(-4), N(S)2(-4)
Remarques
Pas modulaire 17.5 mm, boulon M4
Livré avec 4 entretoises
Equipement maximal :
NZM1 : 4 pièces par vis de fixation,
NZM2 : 2 pièces par vis de fixation,
2 (NZM1) ou 4 (NZM2) vis de fixation prévues par appareil
Vérification de la conception selon IEC/EN 61439
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 9.0
Fasteners (EG000049) / Manchon entretoise (EC002334)
Eléments de machines, moyens de fixation / Goujon, goupille fendue, cale / Manchon / Entretoise (ecl@ss13-23-10-06-01 [AAW986019])
matériau
plastique
qualité du matériau
polyamide
type de traitement de la surface
autre
diamètre intérieur
0 mm
diamètre externe
28 mm
longueur
17.5 mm
Homologations
Product Standards
UL489; CSA-C22.2 No. 5-09; IEC60947, CE marking
UL File No.
E140305
UL Category Control No.
DIHS
CSA File No.
022086
CSA Class No.
1437-01
North America Certification
UL listed, CSA certified
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| NZM1/2-XAB 0004358741 260203 FR_260203.pdf | 110 Kbytes |
 |
