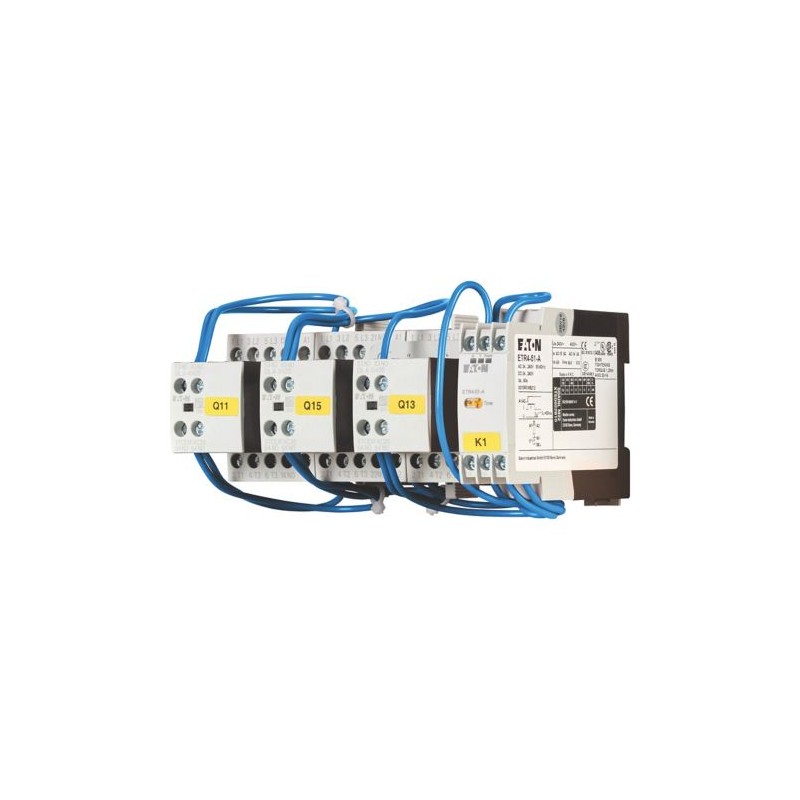

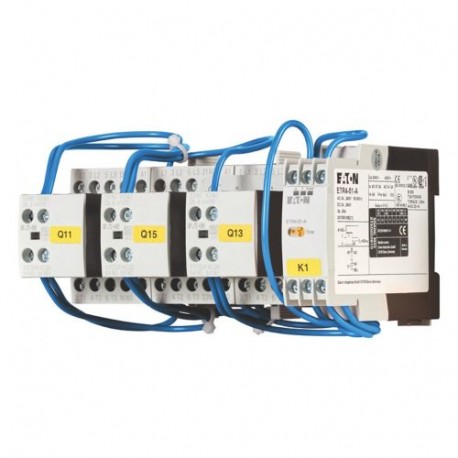

SDAINLM16(24VDC) 100417 XTSD016B10TD EATON ELECTRIC Ensemble démarreur étoile-triangle, 7.5kW/400V/AC3
SDAINLM16(24VDC)
100417
XTSD016B10TD
EATON-MOELLER
Ensemble démarreur étoile-triangle, 7.5kW/400V/AC3
SDAINLM16 (24 V CC)
Appareillage industriel basse tension > Contacteurs Assemblés
Contacteurs jusqu'à 170A
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
En savoir plus
▲Ensemble démarreur étoile-triangle, 7.5kW/400V/AC3
ensemble démarreur étoile-triangle, Application: Ensembles démarreurs pour moteurs étoile-triangle, Fréquence de manœuvres : 30 démarrages max. par heure, Equipements complémentaires: Démarreurs étoile-triangle SDAINL, Catégorie d'emploi: AC-3 : moteurs à cage (démarrage, coupure des moteurs lancés), Courant assigné d’emploi AC-3 380 V 400 V: Ie= 16 A, Puissance assignée d'emploi max. moteurs triphasés 50 - 60 Hz AC-3 220 V 230 V: P= 4 kW, 380 V 400 V: P= 7.5 kW, 500 V: P= 7.5 kW, 660 V 690 V: P= 7.5 kW, Temps de commutation max.: 20 s, Tension de commande: 24 V DC, Type de courant AC/DC: avec bobine à courant continu, Eléments constitutifs Contacteur réseau Q11: DILM9-10, + DILA-XHI20, Contacteur triangle Q15: DILM9-01, + DILA-XHI20 Référence, Contacteur étoile Q13: DILM7-01, + DILA-XHI20 Référence, Relais temporisé K1: ETR4-51 Référence, Remarque: Compatible également avec les moteurs de classe d'efficacité IE3.
Gamme de livraison
Gamme
Ensembles démarreurs
Application
Ensembles démarreurs pour moteurs étoile-triangle
Equipements complémentaires
Démarreurs étoile-triangle SDAINL
Catégorie d'emploi
AC-3 : moteurs à cage (démarrage, coupure des moteurs lancés)
Remarque
Compatible également avec les moteurs de classe d'efficacité IE3.
Description
Fréquence de manœuvres : 30 démarrages max. par heure
Courant assigné d’emploi [Ie]
AC-3380 V 400 V [Ie]
16 A
Puissance assignée d'emploi max. moteurs triphasés 50 - 60 Hz
AC-3220 V 230 V [P]
4 kW
AC-3380 V 400 V [P]
7.5 kW
AC-3500 V [P]
7.5 kW
AC-3660 V 690 V [P]
7.5 kW
Temps de commutation max.
< 20 s
Tension de commande
24 V DC
Type de courant AC/DC
avec bobine à courant continu
Eléments constitutifs
Contacteur réseau Q11
DILM9-10
+ DILA-XHI20 Référence
+ DILA-XHI20 Référence
Contacteur triangle Q15
DILM9-01
+ DILA-XHI20 Référence
+ DILA-XHI20 Référence
Contacteur étoile Q13
DILM7-01
+ DILA-XHI20 Référence
+ DILA-XHI20 Référence
Relais temporisé K1
ETR4-51 Référence
Remarques
module de protection à varistance intégré
Vérification de la conception selon IEC/EN 61439
Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
9.28 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
1.3 W
Puissance dissipée du matériel, fonction du courant [Pvid]
3.89 W
Puissance dissipée statique, dépendante du courant [Pvs]
10.8 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+60 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 9.0
Low-voltage industrial components (EG000017) / Contacteurs Assemblés (EC000010)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Contacteur (BT) / Association de contacteur (ecl@ss13-27-37-10-09 [AGZ572019])
fonction
contacteur étoile-triangle
montage possible sur barres profilées
non
tension d'alimentation de courant nominal à CA 50 Hz
0 - 0 V
tension d'alimentation de courant nominal à CA 60 Hz
0 - 0 V
tension d'alimentation de courant nominal CC
24 - 24 V
type de tension d'actionnement
DC
nombre de contacts ouverture en tant que contacts principaux
0
nombre de contacts à fermeture en tant que contacts principaux
9
type de raccordement du circuit principal
raccordement à vis
type de tension de fonctionnement
AC
tension de fonctionnement CA 50 Hz
24 - 690 V
tension de fonctionnement CA 60 Hz
24 - 690 V
tension de fonctionnement CC
0 - 0 V
courant de fonctionnement nominal CA-1, 400 V
16 A
courant de fonctionnement nominal CA-3, 400 V
16 A
puissance de fonctionnement nominale, AC-3, 400 V
7.5 kW
puissance de fonctionnement nominale NEMA
0 kW
nombre de contacts auxiliaires à ouverture
0
nombre de contacts auxiliaires à fermeture
3
nombre de contacts auxiliaires à deux directions
0
finition du raccordement électrique du circuit auxiliaire / commande
raccordement à vis
indice de protection (IP)
IP20
degré de protection (NEMA)
autre
largeur
158 mm
hauteur
82 mm
profondeur
117 mm
