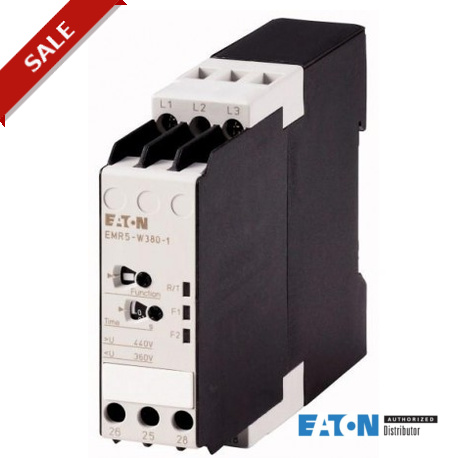

EMR5-W380-1 134228 EATON MOELLER Relais de contrôle d'absence de phases, surtension- sous-tension, 2W, 380 V.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

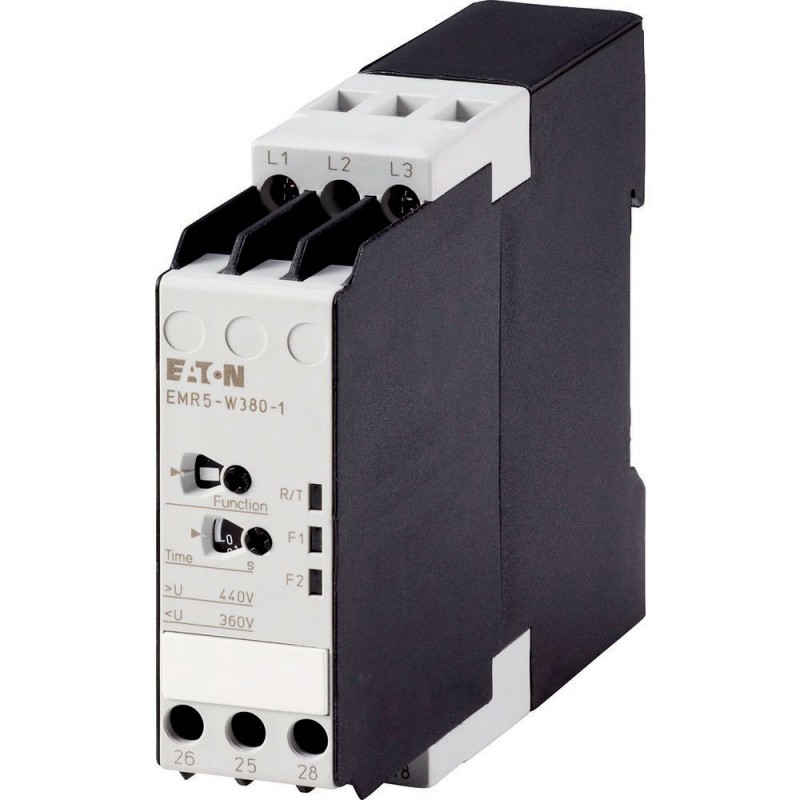

EMR5-W380-1 134228 EATON MOELLER Relais de contrôle d'absence de phases, surtension- sous-tension, 2W, 380 V..

EMR5-W380-1

134228

EATON - MOELLER

Disponible

Expédition hui

Article à la demande, sans remboursement.

Relais de contrôle d'absence de phases, surtension- sous-tension, 2W, 380 V 50/60 Hz, tv=0.1-30s

Plus de détails


Contacteurs Electrique

DIL Contactors - EATON - MOELLER

EMR Relays- EATON - MOELLER

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON - MOELLER

QuantitéPrix
1+$108.88
2+$105.87
4+$103.42
5+$102.73
7+$102.11
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Comment il fonctionne

Comment il fonctionne?

1 Ajoutez les produits de votre choix au panier
2 Entrez vos coordonnées et soumettez votre demande
3 Nous vous enverrons un e-mail avec un devis pour ces produits
4 Il vous suffit de compléter l'achat et attendre votre commande

Il y a plusieurs options de paiement
- Carte de crédit
- Virement bancaire
- PayPal


Produits connexes

En savoir plus



Gamme de livraison
Gamme
  Relais de mesure et de surveillance EMR4+EMR5
Fonction de base
  Relais de contrôle d'absence de phases
Fonction
  Retardé à l'appel et à la chute

  Alimentation en tension provenant du circuit de mesure
Temporisation à l'appel ou à la chute : aucune = 0 ou réglable de 0,1 - 30 s
Tension de surveillance par phase
UNV AC380 V CA, 50/60 Hz
Surveillance de
  Ordre des phases
Manque de phase
Surtension
Sous-tension
Valeur-limite
  Umax 418 V AC, fixe
Umin 342 V AC, fixe
Schéma

Tension d'alimentation
  380 V AC, 50/60 Hz
Largeur
 mm22.5
Caractéristiques techniques
Caractéristiques techniques dans le Catalogue en ligne
Autres caractéristiques techniques (catalogue à feuilleter)

Vérification de la conception selon IEC/EN 61439(afficher caractéristiques)(masquer caractéristiques)
Caractéristiques techniques pour la vérification de la conception

Pouvoir d'émission de puissance dissipée
PveW0
Température d’emploi min.
 °C-25
Température d’emploi max.
 °C60
Certificat d'homologation IEC/EN 61439

10.2 Résistance des matériaux et des pièces

10.2.2 Résistance à la corrosion
  Les exigences de la norme produit sont respectées.
10.2.3.1 Résistance à la chaleur de l'enveloppe
  Les exigences de la norme produit sont respectées.
10.2.3.2 Résistance Matières isolantes Chaleur normale
  Les exigences de la norme produit sont respectées.
10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
  Les exigences de la norme produit sont respectées.
10.2.4 Résistance aux UV
  Les exigences de la norme produit sont respectées.
10.2.5 Elevation
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
  Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
  Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
  Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
  Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement

10.9.2 Tension de tenue à fréquence industrielle
  Sous la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
  Sous la responsabilité du tableautier.
10.9.4 Test d'enveloppes en matière isolante
  Sous la responsabilité du tableautier.
10.10 Echauffement
  Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
  Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
  Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
  Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 6.0(Afficher critères)(Masquer critères)
finition du raccordement électrique
  borne à vis
avec pinces amovibles
  non
tension d'alimentation de courant nominal Us à CA 50 Hz
 V380 - 380
tension d'alimentation de courant nominal Us à CA 60 Hz
 V380 - 380
tension d'alimentation de courant nominal Us CC
 V0 - 0
type de tension d'actionnement
  CA
fonction surveillance d'ordre de phase
  oui
fonction détection d'erreurs de phase
  oui
fonction détection de sous-tension
  oui
fonction détection de surtension
  oui
fonction détection d'asymétrie
  non
plage de mesure de la tension
 V342 - 418
délai de temporisation du déclenchement min. réglable
 s0.1
délai de temporisation du déclenchement max. admissible
 s30
délai de retardement du déclenchement min. réglable
 s0.1
délai de retardement du déclenchement max. admissible
 s30
nombre de contacts en tant que contacts à ouverture
  0
nombre de contacts en tant que contacts à fermeture
  0
nombre de contacts en tant qu'inverseurs
  0
largeur
 mm22.5
hauteur
 mm78
profondeur
 mm100
Homologations
Product Standards  IEC 255-6; UL 508; CSA-22.2 No. 14-05; CE marking
UL File No.  E29184
UL Category Control No.  NKCR, NKCR7
CSA File No.  UL report valid
CSA Class No.  3211-03
North America Certification  UL listed, certified by UL for use in Canada
Degree of Protection  IEC: IP20, UL/CSA Type: -
Courbes caractéristiques
Charge AC (ohmique)
Charge DC (ohmique)
Facteur de réduction F pour charge inductive AC
Longévité des contacts
Manœuvres S
220 V 50 Hz AC-1
360 cycles de manœuvres/h
Encombrements
CAO données
