> >>M22-USB-SA 107412 M22-USB-SAQ ELECTRIC Élément frontal, USB 3,0 A/A, avec câble de raccordement 0.6m
Produit précédent Produit suivant

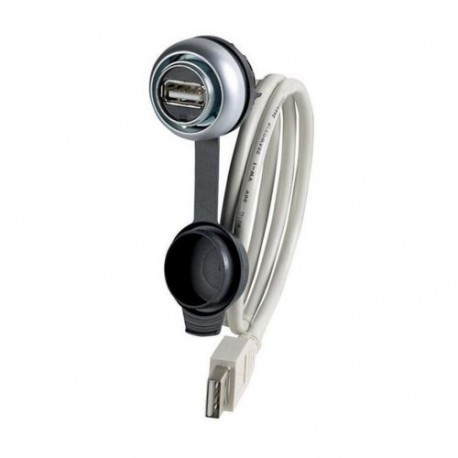

M22-USB-SA 107412 M22-USB-SAQ EATON ELECTRIC Élément frontal, USB 3,0 A/A, avec câble de raccordement 0.6m Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

M22-USB-SA 107412 M22-USB-SAQ EATON ELECTRIC Élément frontal, USB 3,0 A/A, avec câble de raccordement 0.6m

M22-USB-SA

107412

M22-USB-SAQ

EATON-MOELLER

Élément frontal, USB 3,0 A/A, avec câble de raccordement 0.6m

Prises à montage sur panneau, 0,6 m, câble préassemblé avec connecteur USB 3.0, type A, Collerette titane

Plus de détails


Appareillage industriel basse tension > Accessoires pour appareils de commande

Moyens de contrôle et de signalisation

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $38.25
Prix unitaire: $38.25

Quantité Prix
1+$38.25
2+$38.26
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Achetés habituellement ensemble

▲

En savoir plus

▲


Prises à montage sur panneau, 0,6 m, câble préassemblé avec connecteur USB 3.0, type A, Collerette titane
Prises à montage sur panneau, Equipements complémentaires, câble préassemblé avec connecteur USB 3.0, type A, Longueur du câble: 0,6 m, Degré de protection: IP65 (avec capot fermé), IP20 (avec connecteur mâle branché), Collerette titane, Connexion à SmartWire-DT: non, Utilisation pour: montage frontal, Nombre de pôles: 9

Gamme de livraison

Equipements complémentaires
Equipements complémentaires
Fonction de base équipements complémentaires
Connecteur femelle
Appareil individuel/Appareil complet
Appareil individuel
câble préassemblé avec connecteur USB 3.0, type A
Longueur du câble
0,6 m
Degré de protection
IP65 (avec capot fermé)
IP20 (avec connecteur mâle branché)
Collerette
Collerette titane
Connexion à SmartWire-DT
non
Utilisation pour
montage frontal

Caractéristiques techniques

Caractéristiques techniques
Tension assignée d'emploi [UL]
AC/DC 5V
Plage de tension
max. 30 V
Courant nominal
900 mA
Nombre de pôles
9
Vitesse de transmission
5 Gbit/s max. kBd
Classe / catégorie
3.0
Type de contact
1 : 1
Blindage
oui
Généralités
Forme
USB 3.0 A
Résistance d'isolement [RISO]
> ≧ 100 MΩ
Résistance de contact
< 30 mΩ
Matériau des contacts
CuSn, dorée
Facilité de montage et gain de place
Plastrons avec découpes d = 22.5 mm
Profondeur de montage
ca. 70 (incl. Krümmung) mm
Gaine de câble
PVC
diamètre extérieur câble
6,1 mm
Rayon de courbure
15 x diamètre du câble
Température ambiante
-20 - +70
Stockage
- 25 - + 80 °C
Longévité mécanique [manœuvres]
> 100 cycles d'enfichage
Poids
0.044 kg/pièce

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-20 °C
Température d’emploi max.
+70 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Sur demande
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 9.0

Low-voltage industrial components (EG000017) / Accessoires pour appareils de commande (EC002024)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Appreillage de commande et de signalisation / Unité de commande et de signalisation (accessoires) (ecl@ss13-27-37-12-92 [ACO037015])
type d’accessoires électriques
autre
type d’accessoires mécaniques
autre
accessoire
oui
pièce détachée
non

Homologations

Product Standards
UL 508; CSA-C22.2 No. 142; IEC/EN 6113-2; CE marking
UL File No.
E330994
UL Category Control No.
DUXR, DUXR7
CSA File No.
UL report applies to both US and Canada
CSA Class No.
-
North America Certification
UL listed, certified by UL for use in Canada
Degree of Protection
IEC: IP65 and UL/CSA NEMA Type 2, 3R, 4, 4X, 12, 13 when closed, IP20 when connected

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON COMMAND INDICATION EN.pdf 23 Mbytes
M22-USB-SA M22-USB-SAQ 107412 FR_107412.pdf 113 Kbytes M22-USB-SA M22-USB-SAQ 107412 FR_107412.pdf
