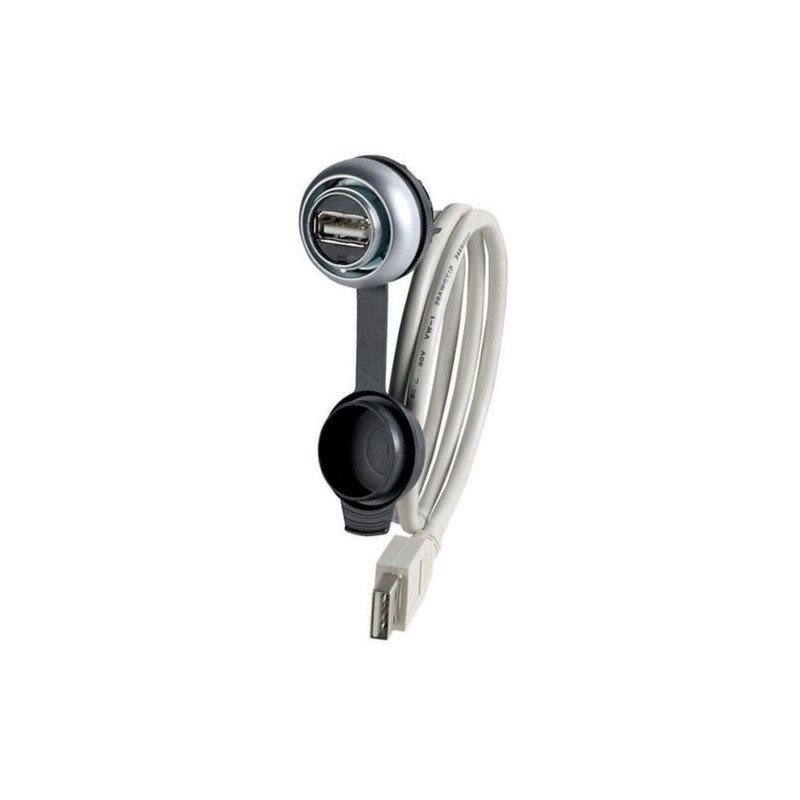

M22-USB-SA-150 147543 EATON MOELLER Élément frontal, chromique, +USB 2,0 A/A, câble de raccordement 1,5m Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

M22-USB-SA-150 147543 EATON MOELLER Élément frontal, chromique, +USB 2,0 A/A, câble de raccordement 1,5m

M22-USB-SA-150

147543

EATON - MOELLER

Disponible

Expédition hui

Élément frontal, chromique, +USB 2,0 A/A, câble de raccordement 1,5m

Plus de détails


Signalisation Balises Lumineuses

RMQ-Titan pilot devices - EATON - MOELLER

Lenses for indicator lights and accessories - EATON - MOELLER

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON - MOELLER

QuantitéPrix
1+$55.14
3+$52.48
6+$51.21
9+$50.57
12+$50.24
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Comment il fonctionne

Comment il fonctionne?

1 Ajoutez les produits de votre choix au panier
2 Entrez vos coordonnées et soumettez votre demande
3 Nous vous enverrons un e-mail avec un devis pour ces produits
4 Il vous suffit de compléter l'achat et attendre votre commande

Il y a plusieurs options de paiement
- Carte de crédit
- Virement bancaire
- PayPal


Produits connexes

En savoir plus



Gamme de livraison
Gamme
  RMQ-Titan (perçages 22.5 mm)
Equipements complémentaires
  Equipements complémentaires
Fonction de base
  Equipements complémentaires
Fonction de base équipements complémentaires
  Prise à encastrer
Appareil individuel/Appareil complet
  Appareil individuel
Degré de protection
  IP65 (avec capot fermé)
IP20 (avec connecteur mâle branché)
Utilisation pour
  montage frontal
Connecteur femelle type A avec câble préassemblé (150 cm) et connecteur USB 3.0, type A
Collerette
  Collerette titane
Connexion à SmartWire-DT
  non
Schéma de raccordement/affectation des contacts


  SH: Schirmung
Caractéristiques techniques
Caractéristiques techniques
Tension assignée d'emploi
UL AC/DC 5V
Plage de tension
  max. 30 V
Courant nominal
 mA900
Nombre de pôles
  9
Vitesse de transmission
 kBd5 Gbit/s max.
Classe / catégorie
  3.0
Type de contact
  1 : 1
Blindage
  oui
Généralités
Forme
  USB 3.0 A
Résistance d'isolement
RISOMΩ> 100
Résistance de contact
  < 30 mΩ
Matériau des contacts
  CuSn, dorée
Facilité de montage et gain de place
  Plastrons avec découpes d = 22.5 mm
Profondeur de montage
 mmca. 70 (incl. Krümmung)
Gaine de câble
  PVC
diamètre extérieur câble
 mm6,1
Rayon de courbure
  15 x diamètre du câble
Température ambiante
  -20 - +70
Stockage
 °C- 25 - + 80
Longévité mécanique
manœuvres > 100 cycles d'enfichage
Poids
 kg/pièce0.06
Vérification de la conception selon IEC/EN 61439(afficher caractéristiques)(masquer caractéristiques)
Caractéristiques techniques pour la vérification de la conception

Pouvoir d'émission de puissance dissipée
PveW0
Température d’emploi min.
 °C-20
Température d’emploi max.
 °C70
Certificat d'homologation IEC/EN 61439

10.2 Résistance des matériaux et des pièces

10.2.2 Résistance à la corrosion
  Les exigences de la norme produit sont respectées.
10.2.3.1 Résistance à la chaleur de l'enveloppe
  Les exigences de la norme produit sont respectées.
10.2.3.2 Résistance Matières isolantes Chaleur normale
  Les exigences de la norme produit sont respectées.
10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
  Les exigences de la norme produit sont respectées.
10.2.4 Résistance aux UV
  Sur demande
10.2.5 Elevation
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
  Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
  Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
  Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
  Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement

10.9.2 Tension de tenue à fréquence industrielle
  Sous la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
  Sous la responsabilité du tableautier.
10.9.4 Test d'enveloppes en matière isolante
  Sous la responsabilité du tableautier.
10.10 Echauffement
  Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
  Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
  Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
  Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 6.0(Afficher critères)(Masquer critères)
type d'accessoire électrique
  -
type d'accessoire mécanique
  -
Homologations
Product Standards  UL 508; CSA-C22.2 No. 142; IEC/EN 6113-2; CE marking
UL File No.  E330994
UL Category Control No.  DUXR, DUXR7
CSA File No.  UL report applies to both US and Canada
CSA Class No.  -
North America Certification  UL listed, certified by UL for use in Canada
Degree of Protection  IEC: IP65 and UL/CSA NEMA Type 12 when closed, IP20 when connected
Courbes caractéristiques
SH: Schirmung
Encombrements
Profondeur de montage
CAO données
Plus d'informations sur les produits (liens)
IL04716002Z (AWA1160-1745) Système RMQ-Titan


Datasheet - PDF
