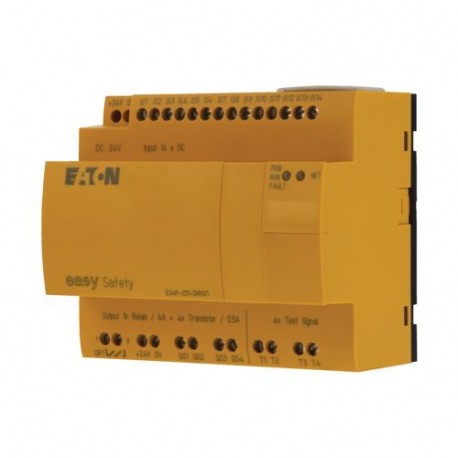

ES4P-221-DMXX1 111016 EATON MOELLER Modules logiques de sécurité, 24V DC, 14 entr. TOR 4 sort. TOR à trans.,.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

ES4P-221-DMXX1 111016 EATON MOELLER Modules logiques de sécurité, 24V DC, 14 entr. TOR 4 sort. TOR à trans.,..

ES4P-221-DMXX1

111016

EATON - MOELLER

Disponible

Expédition hui

Modules logiques de sécurité, 24V DC, 14 entr. TOR 4 sort. TOR à trans., 1 sort.TOR à relais, afficheur, easyNet

Plus de détails


Sécurité

ES4P easySafety - EATON - MOELLER

easySafety - ES4P - EATON - MOELLER

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON - MOELLER

QuantitéPrix
1+$477.36
2+$470.62
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Comment il fonctionne

Comment il fonctionne?

1 Ajoutez les produits de votre choix au panier
2 Entrez vos coordonnées et soumettez votre demande
3 Nous vous enverrons un e-mail avec un devis pour ces produits
4 Il vous suffit de compléter l'achat et attendre votre commande

Il y a plusieurs options de paiement
- Carte de crédit
- Virement bancaire
- PayPal


Produits connexes

En savoir plus



Gamme de livraison
Gamme
  modules logiques de sécurité
Fonction de base
  easy800 avec modules fonctionnels de sécurité
Caractéristiques

Fonctions de sécurité
  Arrêt en cas d'urgence
Protecteur mobile
Entrée OSSD
Dispositif de protection sans contact avec fonction inhibition (« muting »)
Commande bimanuelle
Surveillance de la vitesse maximale
Contrôle d'arrêt
Relais temporisé de sécurité
Sélection mode de fonctionnement
Commande de validation
Boucle de contrôle
Afficheur et touches de saisie
  -
Largeur
 mm107.5
Grandeurs caractéristiques relevant de la sécurité

Valeurs selon EN ISO 13849-1

Niveau de performance (Performance Level)
selon EN ISO 13849 PL e
Catégorie
selon EN ISO 13849 Kat. 4
Limite de revendication de niveau d'intégrité de sécurité
selon EN62061 SILCL 3
Probabilité de défaillance par heure
PFHdx 10-1023
Niveau d'intégrité de sécurité SIL
selon IEC 61508 SIL 3
Horloge temps réel

Tension d'alimentation
Us 24 V DC
Mise en réseau
  easyNet/easyLink
schéma des connexions standard + sécurité
  />
Remarques
  Possibilités d'extension : entrées/sorties et bus standards

  Possibilité de marquage laser individuel avec ES4-COMBINATION →#2011790
entrées (de sécurité)
  14
sorties (de sécurité)

Relais 6 A


  1 (redondant)
Transistor
  4
Signal de test
  4
Caractéristiques techniques
Généralités
Conformité aux normes
  EN 50156-1:2013
EN 50178
EN 55011
EN 55022
IEC/EN 61000-4, IEC/EN 61000-6
IEC 60068-2-6
EN ISO 954-1: 1996, catégorie 4
EN ISO 13849-1: 2008, PL e (Performance Level)
IEC/EN 61508, SIL3 (Safety Integrity Level)
IEC/EN 62061, SILCL 3 (Safety Integrity Level Claim Limit)+AC:2010
Encombrements (L x H x P)
 mm107,5 (6 TE) x 90 x 72
Poids
 kg0.35
Facilité de montage et gain de place
  Fixation sur profilé chapeau IEC/EN 60715, 35 mm ou fixation par vis à l'aide de pattes de montage ZB4-101-GF1 (accessoires)
Temps
Entrées

Durée max. des impulsions de test externes
 ms1
Sortie à semi-conducteurs

Impulsion de test de coupure
 ms< 1
Temps de réponse
 ms< 1
Sections raccordables
Conducteur à âme massive
 mm20.2/4 (AWG 22 - 12)
Conducteur souple avec embout
 mm20.2 - 2.5 (AWG22 - 12)
Tournevis pour vis à fente
 mm3.5 x 0.8
Couple de serrage max.
 Nm0.6
Résistance climatique
Température d'emploi environnante
 °C-25 à + 55
froid selon IEC 60068-2-1
chaleur sèche selon IEC 60068-2-2
Chaleur humide : constante selon IEC 60068-2-78, cyclique selon IEC 60068-2-30
Condensation
  Eviter la condensation (prendre mesures appropriées).
Température ambiante

Stockage
ϑ°C-40 - +70
Humidité relative
 %5 - 95
selon IEC 60068-2-30, IEC 60068-2-78
sans condensation
Pression de l'air (service)
 hPa795 - 1080
Résistance mécanique
Degré de protection
  IP20 (IEC/EN 60529, EN50178, VBG 4)
Amplitude constante 0.15 mm
 Hz
Amplitude constante
 Hz10 - 57 (0,15 mm)
Accélération constante
 Hz57 - 150 (2g)
Vibrations
 Hzselon IEC 60068-2-6
Tenue aux chocs
 g18 Chocs
Semi-sinusoïdal 15 g/11ms
selon IEC 60068-2-27
Chute et culbute
Hauteur de chutemm50
(IEC/EN 60068-2-31)
Chute libre, appareil emballé
 m0,3
(IEC/EN 61131-2)
Compatibilité électromagnétique (CEM)
Compatibilité électromagnétique (CEM)
  selon ICE 62061, exigences supérieures concernant la CEM pour des fonctions de sécurité
Catégorie de surtension/Degré de pollution
  III/2
Décharges électrostatiques (ESD)

Norme appliquée
  selon IEC EN 61000-4-2
Décharge dans l'air
 kV15
Décharge au contact
 kV8
Immunité aux champs électromagnétiques rayonnés aux fréquences radioélectriques (RFI)
 V/m30
a IEC EN 61000-4-3
immunité aux perturbations radioélectroniques
  EN 55011 classe B, EN 55022 classe B
Transitoires rapides en salves
 kVselon IEC/EN 61000-4-4
Câbles d'alimentation : 4
Câbles de signaux : 4
Ondes de choc (Surge)
  2 kV (câbles d'alimentation symétriques)
4 kV (sorties à semi-conducteurs, symétriques)
selon IEC 62061
Perturbations conduites
 V20, selon IEC/EN 61000-4-6
Tenue diélectrique
Dimensionnement des lignes de fuite et distances dans l'air
  EN 50178, UL 508, CSA C22.2, No. 142, EN 60664-1:2003
Tenue diélectrique
  EN 50178
Durée de sauvegarde par piles de l'horloge temps réel
Durée de sauvegarde de l'horloge temps réel


   Durée de sauvegarde (en heures) en cas de supercondensateur chargé au maximum
Durée de fonctionnement (années)
Précision de l'horloge temps réel
 s/jouren moyenne ± 2 (± 0.5 h/an), possibilité de variation jusqu'à ± 5 s/jour en fonction de la température ambiante
Précision
Résolution

Plage « S »
 ms50
Plage « M:S »
 s1
Plage « H:M »
 min1
Précision de répétition
Résolution

Plage « S »
 ms50
Plage « M:S »
 s1
Plage « H:M »
 min1
Mémoire rémanente
Cycles lecture/écriture (au minimum)
  10000000000 (1010)
Alimentation
Tension assignée d'emploi
UeV24 DC (-15/+20%)
Plage admissible
Ue 20.4 - 28.8 V DC
Ondulation résiduelle
 % 5
Courant d'entrée

Courant d'entrée 115/230 V AC
 mA< 250
Chutes de tension
 ms≤ 10
(IEC/EN 61131-2)
Puissance dissipée
 W< 6
Séparation galvanique
  par rapport aux entrées : non
avec les sorties : oui
par rapport à l'interface PC: non
avec easyLink : non
avec easyNet : oui
Réseau easyNet
Participants
 Nombremax. 8
Vitesse de transmission/distance
  1000 Kbits/s, 6 m
500 Kbits/s, 25 m
250 Kbits/s, 40 m
125 Kbits/s, 125 m
50 Kbits/s, 300 m
20 Kbits/s, 700 m
10 Kbits/s, 1000 m
Séparation galvanique

Séparation galvanique entre les entrées et l'alimentation interne en tension
  oui
Séparation galvanique
  avec l'alimentation: oui
par rapport aux entrées : oui
avec les sorties : oui
par rapport à l'interface PC: oui
par rapport au carte mémoire: oui
par rapport au easyLink: non
par rapport au easyNet: oui
Terminaison de bus
  oui (premier et dernier participants)
Raccordement
  RJ45, 8 pôles
Entrées tout-ou-rien 24 V DC
Nombre
  14
Séparation galvanique
  avec l'alimentation : non
entre entrées TOR : non
avec les sorties : oui
avec interface : non
avec carte mémoire : non
avec easyLink : non
avec easyNet : oui
Tension assignée de signal
UeV DC24
pour signal «0»
UeV DC< 5
pour signal «1»
UeV DC> 15,0
Courant d'entrée à l'état « 1 »

IS1 à IS14
 mA5,7 (sous 24 V DC)
Temps de réponse du matériel pour le passage de « 0 » à « 1 »
 ms

  anti-rebondissement Activée : 24

anti-rebondissement Désactivée : 0,06 (IS1, IS2), 0,17 (IS3 à IS14)
Temps de réponse du matériel pour le passage de « 1 » à « 0 »
 ms

  Anti-rebondissement Activée: 24

anti-rebondissement Désactivée: 0,08 (IS1, IS2), 0,22 (IS3 à IS14)
Longueur de câble (non blindé)
 m100
Longueur d'un câble de la sortie test à l'entrée de l'appareil (blindé)
 M1000
Somme des longueurs de chaque câble d'une sortie test aux entrées d'appareil (blindé)
 M3000
Fréquence de rotation maximale au niveau des entrées IS1 et IS2 de l'appareil en cas d'utilisation des modules fonctionnels OM ou ZM.
 Hz1000
Fréquence de commutation maximale à l'entrée (hormis pour IS1 et IS2 en cas d'utilisation de l'un des modules fonctionnels OM ou ZM).
 Man./h900
Sorties test
Nombre
  4 (T1 à T4)
Tension
 V CC24
Séparation galvanique
  Non
Sorties à relais

  1 (redondant)
En groupes de
  1
Mise en parallèle de sorties pour augmentation de la puissance
  Non autorisée
Niveau de sécurité
  3 sorties à relais redondantes ; intervalle entre deux essais : 6 mois
selon EN 50156
Protection d'un relais de sortie
  Fusible : 6A gL/gG, disjoncteur modulaire de lignes C : 4 A (autorisé uniquement pour 24 V DC),

courant de court-circuit IK < 250 A
Séparation galvanique
  avec l'alimentation : oui
par rapport aux entrées : oui
entre entrées TOR : oui
avec interface : oui
avec easyNet : oui
avec easyLink : oui
Séparation de sécurité selon EN 50178: 300 V AC
Isolation de base : 600 V AC
Longévité mécanique
manœuvresx 10610
Circuits électriques

Courant thermique conventionnel
Ith A6
Tension assignée de tenue aux chocs Uimp contact-bobine
 kV6
Tension assignée d'emploi
UeV AC250
Tension assignée d'isolement
UiV AC250
séparation sûre entre bobine et contact
 V AC300
selon EN50178
Pouvoir de coupure
  DC-13, 24 V DC, 0,1 Hz: 40000 cycles de manœuvres (selon IEC 60947-5-1)
AC-15, 230 V AC, 3 A: 80000 cycles de manœuvres (selon IEC 60947-5-1)
DC: B300 (selon UL 508)
AC: R300 (selon UL 508)
Fréquence de commutation

Nombre de manœuvres mécaniques
 x 10610
Fréquence de commutation
 Hz15
Sorties à transistors
Nombre
  4
Tension assignée d'emploi
UeV DC24
Plage admissible
Ue 20.4 - 28.8 V DC
Ondulation résiduelle
 % 5
Courant d'alimentation

pour signal «0»
moy./max.mA30/50
pour signal «1»
moy./max.mA60/100
Protection contre l'inversion de polarité
  oui
Séparation galvanique
  avec l'alimentation : oui
par rapport aux entrées : oui
entre entrées TOR : non
avec interface : oui
avec easyLink : oui
avec easyNet : oui
avec carte mémoire : oui
Courant assigné d'emploi à l'état « 1 » en CC par voie
IeA0.5 max.
Charge de lampe sans Rv par canal
 W5
Tension de sortie max.

à l'état « 0 » avec charge externe < 10 MΩ
 V 2,4
à l'état « 1 » avec Ie = 0.5 A
 VU = Ue - 1 V
Protection contre les courts-circuits
  oui
Courant de déclenchement sur court-circuit pour Ra 10 mΩ
 A0.7 Ie 2 par sortie
Courant de court-circuit total
 A8
Courant de court-circuit de crête
 A16
Coupure thermique
  Oui
Fusible
 A 8
Capacité de charge max.
 µF0.6
Longueur de câble max. (non blindé)
 m50
Fréquence de commutation max. en cas de charge ohmique constante
 Man./h13500
(RL < 100 kΩ, abhängig von Programm und Belastung)
Mise en parallèle de sorties pour augmentation de la puissance
  Non autorisée
Charge inductive selon EN 60947-5-1

Sans circuit de protection externe

Facteur de marche
  T0.95 ≈ 3 x T0.65 = 3 x L/R.
T0,95 = temps en ms jusqu'à ce que le courant soit monté à 95% du niveau stationnaire.
Avec circuit de protection externe

Facteur de simultanéité
 g1
Facteur de marche
 % FM100
Fréquence de commutation, max. (facteur de marche max. = 50 %)
fHz0.5
Vérification de la conception selon IEC/EN 61439(afficher caractéristiques)(masquer caractéristiques)
Caractéristiques techniques pour la vérification de la conception

Courant assigné d'emploi pour indication de la puissance dissipée
InA0
Puissance dissipée par pôle, en fonction du courant
PvidW0
Puissance dissipée du matériel, fonction du courant
PvidW0
Puissance dissipée statique, dépendante du courant
PvsW6
Pouvoir d'émission de puissance dissipée
PveW0
Température d’emploi min.
 °C-25
Température d’emploi max.
 °C55
Certificat d'homologation IEC/EN 61439

10.2 Résistance des matériaux et des pièces

10.2.2 Résistance à la corrosion
  Les exigences de la norme produit sont respectées.
10.2.3.1 Résistance à la chaleur de l'enveloppe
  Les exigences de la norme produit sont respectées.
10.2.3.2 Résistance Matières isolantes Chaleur normale
  Les exigences de la norme produit sont respectées.
10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
  Les exigences de la norme produit sont respectées.
10.2.4 Résistance aux UV
  Les exigences de la norme produit sont respectées.
10.2.5 Elevation
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
  Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
  Les exigences de la norme produit sont respectées.
10.4 Distances d'isolement et lignes de fuite
  Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
  Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
  Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement

10.9.2 Tension de tenue à fréquence industrielle
  Sous la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
  Sous la responsabilité du tableautier.
10.9.4 Test d'enveloppes en matière isolante
  Sous la responsabilité du tableautier.
10.10 Echauffement
  Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
  Sous la responsabilité du tableautier.
10.12 Compatibilité électromagnétique
  Sous la responsabilité du tableautier.
10.13 Fonctionnement mécanique
  Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 6.0(Afficher critères)(Masquer critères)
tension d'alimentation CA 50 Hz
 V0 - 0
tension d'alimentation CA 60 Hz
 V0 - 0
tension d'alimentation CC
 V20.4 - 28.8
type de tension d'alimentation
  CC
courant de commutation
 A8
nombre d'entrées analogiques
  0
nombre d'entrées numériques
  4
nombre d'entrées numériques
  14
nombre de sorties numériques
  5
avec sortie de relais
  oui
nombre d'interfaces matérielles Industrial Ethernet
  0
nombre d'interfaces matérielles PROFINET
  0
nombre d'interfaces matérielles en série RS-232
  1
nombre d'interfaces matérielles en série RS-422
  0
nombre d'interfaces matérielles en série RS-485
  0
nombre d'interfaces matérielles en série TTY
  0
nombre d'interfaces matérielles USB
  0
nombre d'interfaces matérielles parallèles
  0
nombre d'interfaces matérielles Wireless
  0
nombre d'autres interfaces matérielles
  3
avec interface optique
  non
protocole pris en charge pour TCP/IP
  non
protocole pris en charge pour PROFIBUS
  non
protocole pris en charge pour CAN
  non
protocole pris en charge pour INTERBUS
  non
protocole pris en charge pour ASI
  non
protocole pris en charge pour KNX
  non
protocole pris en charge pour MODBUS
  non
protocole pris en charge pour Data-Highway
  non
protocole pris en charge pour DeviceNet
  non
protocole pris en charge pour SUCONET
  non
protocole pris en charge pour LON
  non
protocole pris en charge pour PROFINET IO
  non
protocole pris en charge pour PROFINET CBA
  non
protocole pris en charge pour SERCOS
  non
protocole pris en charge pour Foundation Fieldbus
  non
protocole pris en charge pour EtherNet/IP
  non
protocole pris en charge pour AS-Interface Safety at Work
  non
protocole pris en charge pour DeviceNet Safety
  non
protocole pris en charge pour INTERBUS-Safety
  non
protocole pris en charge pour PROFIsafe
  non
protocole pris en charge pour SafetyBUS p
  non
protocole pris en charge pour autres systèmes de bus
  oui
standard radio Bluetooth
  non
standard radio WLAN 802.11
  non
standard radio GPRS
  non
standard radio GSM
  non
standard radio UMTS
  non
maître IO-Link
  non
capacité de redondance
  oui
avec affichage
  non
classe de protection (IP)
  IP20
appareil de base
  oui
évolutif
  oui
appareil d'extension
  non
avec minuterie
  oui
montage possible sur barres profilées
  oui
montage mural/direct possible
  oui
encastrement frontal possible
  non
montage sur rack possible
  non
adapté aux fonctions de sécurité
  oui
catégorie selon EN 954-1
  4
SIL conformément à IEC 61508
  sans
niveau de performance selon EN ISO 13849-1
  niveau e
matériel associé (Ex ia)
  non
matériel associé (Ex ib)
  non
catégorie de protection contre les explosions pour le gaz
  sans
catégorie de protection contre les explosions pour la poussière
  sans
largeur
 mm107.5
hauteur
 mm90
profondeur
 mm72
Homologations
Product Standards  IEC/EN see Technical Data; UL 508; CSA-C22.20.4-04; CSA-22.2 No. 142-MI1987; CE marking
UL File No.  CSA report applies to both US and Canada
UL Category Control No.  NRAQ
CSA File No.  012528
CSA Class No.  2252-81; 2252-01
North America Certification  CSA certified, certified by CSA for use in the US
Degree of Protection  IEC: IP20, UL/CSA Type: -
Courbes caractéristiques
Encombrements
CAO données
Plus d'informations sur les produits (liens)
IL05013002Z-DE Notice de montage Modules logiques de sécurité easySafety ES4P

MN05013001Z Manuel Module logique de sécurité easySafety ES4P





Datasheet - PDF

Commentaires: (0)

Aucun commentaire sur le produit encore.

Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
  Captcha
  Écrire commentaire
Avez-vous des questions d'achat?

Si vous avez des questions d'achat , vous pouvez visiter les liens suivants ou nous envoyer un email.

S'il-vous-plaît attendez





* Les champs obligatoires

ou
