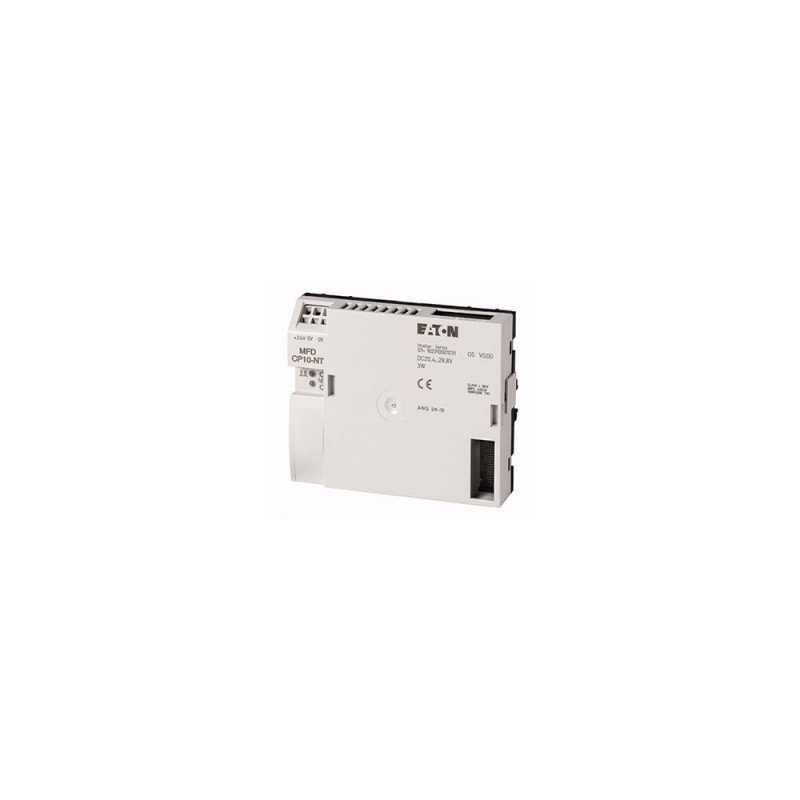

MFD-CP10-NT 133800 EATON MOELLER Unité centrale/alimentation, 24V DC, extensible, avec easyNet, mémoire doub.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

MFD-CP10-NT 133800 EATON MOELLER Unité centrale/alimentation, 24V DC, extensible, avec easyNet, mémoire doub..

MFD-CP10-NT

133800

EATON - MOELLER

Disponible

Expédition hui

Unité centrale/alimentation, 24V DC, extensible, avec easyNet, mémoire double comme MFD-CP8

Plus de détails


Blocs Relais Programmables

easyHMI: MFD-Titan - EATON - MOELLER

easyHMI - MFD-Titan - I/O expansions - EATON - MOELLER

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON - MOELLER

QuantitéPrix
1+$327.82
2+$320.29
3+$316.56
4+$316.48
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Comment il fonctionne

Comment il fonctionne?

1 Ajoutez les produits de votre choix au panier
2 Entrez vos coordonnées et soumettez votre demande
3 Nous vous enverrons un e-mail avec un devis pour ces produits
4 Il vous suffit de compléter l'achat et attendre votre commande

Il y a plusieurs options de paiement
- Carte de crédit
- Virement bancaire
- PayPal


Produits connexes

En savoir plus



Gamme de livraison
Gamme
  Afficheurs multifonctions MFD-Titan
Fonction de base
  Modules alimentation/UC
Autres appareils de la gamme
  Modules UC
Tension d’alimentation
  24 V DC
easyNet/easyLink
  mit easyNet

Description
  Combinaison avec l'unité d'affichage/de commande MFD-80... et modules d'E/S
possibilités d'extension : E/S tout-ou-rien/analogiques et systèmes de bus AS-Interface, PROFIBUS-DP, CANopen®, DeviceNet
Système de bus easyNet embarqué en‧option
Mémoire pour programmes et masques
Possibilité de livraison avec programme utilisateur avec produit MFD-COMBINATION (code 201801)
Description
  double taille mémoire pour programmes et masques comme MFD-CP8…, avec easyNet
Mode de raccordement
  Bornes à ressort
Degré de protection
  IP20
Caractéristiques techniques
Généralités
Conformité aux normes
  EN 61000-6-1/-2/-3/-4, IEC 60068-2-6, IEC 60068-2-27
Encombrements (L x H x P)
 mm107.5 x 90 x 30
Poids
 kg0.145
Facilité de montage et gain de place
  Enfichage sur la tige de fixation de l'afficheur ou encliquetage sur profilé chapeau selon IEC/EN 60715, 35 mm de prof. (sans afficheur)
Sections raccordables
Conducteur à âme massive
 mm20.75⁄2.5 (AWG 22 - 12)
Conducteur souple avec embout
 mm20,2⁄2,5 (AWG 24 - 12)
Tournevis pour vis à fente
 mm3.5 x 0.6
Résistance climatique
Température d'emploi environnante
 °C-25 à +55 ; froid selon IEC 60068-2-1 ; chaleur sèche selon IEC 60068-2-2
Condensation
  Eviter la condensation (prendre mesures appropriées).
Stockage
 °C- 40 - 70
Humidité relative, sans condensation (IEC/EN 60068-2-30)
 %5 - 95
Pression de l'air (service)
 hPa795 - 1080
Résistance mécanique
Degré de protection (IEC/EN 60529, EN50178, VBG4)
  IP20
Vibrations (IEC/EN 60068-2-6)
 Hz
Amplitude constante 0.15 mm
 Hz10 - 57
Accélération constante 2 g
 Hz57 - 150
Tenue aux chocs (IEC/EN 60068-2-27) de forme demi-sinusoïdale, 15 g/11 ms
 Chocs18
Chute et culbute (IEC/EN 60068-2-31)
Hauteur de chutemm50
Chute libre, appareil emballé (IEC/EN 60068-2-32)
 m1
Position de montage
  verticalement
Compatibilité électromagnétique (CEM)
Décharges électrostatiques (IEC EN 61000-4-2, niveau 3, ESD)
 kV
Décharge dans l'air
 kV8
Décharge au contact
 kV6
Immunité aux champs électromagnétiques rayonnés aux fréquences radioélectriques (RFI), a IEC EN 61000-4-3
 V/m10
immunité aux perturbations radioélectroniques
  EN 55011 classe B, EN 55022 classe B
Transitoires rapides en salves (IEC/EN 61000-4-4, niveau 3)

Câble d'alimentation
 kV2
Câbles de signaux
 kV2
Ondes de choc (ondes de choc) (IEC/EN 61000-4-5)
 kV2 (câbles d'alimentation, symétriques, MFD-AC-CP8…)
Ondes de choc (surge) (IEC/EN 61000-4-5, niveau 2)
 kV2 (câbles d'alimentation, symétriques, MFD-AC-CP8…)
Perturbations conduites (IEC/EN 61000-4-6)
 V10
Tenue diélectrique
Dimensionnement des lignes de fuite et distances dans l'air
  EN 50178, UL 508, CSA C22.2, No. 142
Tenue diélectrique
  EN 50178
Durée de sauvegarde par piles de l'horloge temps réel
Durée de sauvegarde de l'horloge temps réel


   Durée de sauvegarde (en heures) en cas de supercondensateur chargé au maximum
Durée de fonctionnement (années)
Précision de l'horloge temps réel
 s/jouren moyenne : ±5 s/jour (±0.5 h/an)
Précision de répétition des relais temporisés
Précision des relais temporisés (par rapport à la valeur indiquée)
 %± 0.02
Résolution

Plage « S »
 ms5
Plage « M:S »
 s1
Plage « H:M »
 min1
Mémoire rémanente
Cycles d'écriture
  1010 (cycles de lecture⁄écriture)
Alimentation
Tension assignée d'emploi
UeV24 DC (-15⁄+20 %)
Plage admissible
 V DC20.4 - 28.8
Ondulation résiduelle
 % 5
Courant d'entrée

sous 24 V DC
 mAen moyenne : 200
Chutes de tension
 ms10
Puissance dissipée

Puissance dissipée sous 24 V DC
 W3,4
Réseau easyNet
Participants
 Nombremax. 8
Vitesse de transmission/distance
  1000 Kbits/s, 6 m
500 Kbits/s, 25 m
250 Kbits/s, 40 m
125 Kbits/s, 125 m
50 Kbits/s, 300 m
20 Kbits/s, 700 m
10 Kbits/s, 1000 m
Distance
 mMax. 5
Séparation galvanique

avec l'alimentation
  oui
par rapport aux entrées
  oui
avec les sorties
  oui
par rapport à l'interface PC, au carte mémoire, au easyNet, à easyLink
  oui
Résistance de terminaison de bus (premier et dernier participants)
  oui
Raccordement
  RJ45, 8 pôles
Vérification de la conception selon IEC/EN 61439(afficher caractéristiques)(masquer caractéristiques)
Caractéristiques techniques pour la vérification de la conception

Courant assigné d'emploi pour indication de la puissance dissipée
InA0
Puissance dissipée par pôle, en fonction du courant
PvidW0
Puissance dissipée du matériel, fonction du courant
PvidW0
Puissance dissipée statique, dépendante du courant
PvsW3.4
Pouvoir d'émission de puissance dissipée
PveW0
Température d’emploi min.
 °C-25
Température d’emploi max.
 °C55
Certificat d'homologation IEC/EN 61439

10.2 Résistance des matériaux et des pièces

10.2.2 Résistance à la corrosion
  Les exigences de la norme produit sont respectées.
10.2.3.1 Résistance à la chaleur de l'enveloppe
  Les exigences de la norme produit sont respectées.
10.2.3.2 Résistance Matières isolantes Chaleur normale
  Les exigences de la norme produit sont respectées.
10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
  Les exigences de la norme produit sont respectées.
10.2.4 Résistance aux UV
  Les exigences de la norme produit sont respectées.
10.2.5 Elevation
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
  Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
  Les exigences de la norme produit sont respectées.
10.4 Distances d'isolement et lignes de fuite
  Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
  Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
  Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement

10.9.2 Tension de tenue à fréquence industrielle
  Sous la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
  Sous la responsabilité du tableautier.
10.9.4 Test d'enveloppes en matière isolante
  Sous la responsabilité du tableautier.
10.10 Echauffement
  Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
  Sous la responsabilité du tableautier.
10.12 Compatibilité électromagnétique
  Sous la responsabilité du tableautier.
10.13 Fonctionnement mécanique
  Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 6.0(Afficher critères)(Masquer critères)
tension d'alimentation CA 50 Hz
 V0 - 0
tension d'alimentation CA 60 Hz
 V0 - 0
tension d'alimentation CC
 V20.4 - 28.8
type de tension d'alimentation
  CC
nombre d'interfaces matérielles Industrial Ethernet
  0
nombre d'interfaces matérielles PROFINET
  0
nombre d'interfaces matérielles en série RS-232
  0
nombre d'interfaces matérielles en série RS-422
  0
nombre d'interfaces matérielles en série RS-485
  0
nombre d'interfaces matérielles en série TTY
  0
nombre d'interfaces matérielles USB
  0
nombre d'interfaces matérielles parallèles
  0
nombre d'interfaces matérielles Wireless
  0
nombre d'autres interfaces matérielles
  4
avec interfaces logicielles
  oui
protocole pris en charge pour TCP/IP
  non
protocole pris en charge pour PROFIBUS
  non
protocole pris en charge pour CAN
  non
protocole pris en charge pour INTERBUS
  non
protocole pris en charge pour ASI
  non
protocole pris en charge pour KNX
  non
protocole pris en charge pour MODBUS
  non
protocole pris en charge pour Data-Highway
  non
protocole pris en charge pour DeviceNet
  non
protocole pris en charge pour SUCONET
  non
protocole pris en charge pour LON
  non
protocole pris en charge pour PROFINET IO
  non
protocole pris en charge pour PROFINET CBA
  non
protocole pris en charge pour SERCOS
  non
protocole pris en charge pour Foundation Fieldbus
  non
protocole pris en charge pour EtherNet/IP
  non
protocole pris en charge pour AS-Interface Safety at Work
  non
protocole pris en charge pour DeviceNet Safety
  non
protocole pris en charge pour INTERBUS-Safety
  non
protocole pris en charge pour PROFIsafe
  non
protocole pris en charge pour SafetyBUS p
  non
protocole pris en charge pour autres systèmes de bus
  oui
standard radio Bluetooth
  non
standard radio WLAN 802.11
  non
standard radio GPRS
  non
standard radio GSM
  non
standard radio UMTS
  non
maître IO-Link
  non
finition de l'écran
  -
avec écran couleur
  non
nombre de couleurs de l'écran
  0
nombre d'échelles de gris/de bleu de l'écran
  0
diagonale de l'écran
 pouce0
nombre de pixels, horizontal
  0
nombre de pixels, vertical
  0
mémoire projet/mémoire utilisateur utiles
 Ko64
avec clavier numérique
  non
avec clavier alphabétique
  non
nombre de touches de fonction, programmable
  9
nombre de touches à LED
  0
nombre de touches système
  0
avec écran tactile
  non
avec affichage de messages
  oui
avec système de message (tampon et acquittement inclus)
  non
représentation des valeurs de processus (sortie) possible
  oui
valeur de processus par défaut (entrée) possible
  oui
avec recettes
  non
nombre de niveaux de protection par mot de passe
  1
sortie d'impression disponible
  non
nombre de langues en ligne
  256
composants logiciels supplémentaires, chargeables
  oui
classe de protection (IP), face avant
  IP20
température de fonctionnement
 °C-25 - 55
montage possible sur barres profilées
  oui
montage mural/direct possible
  non
adapté aux fonctions de sécurité
  non
largeur de l'avant
 mm0
hauteur de l'avant
 mm0
profondeur d'encastrement
 mm25
Homologations
Product Standards  IEC/EN see Technical Data; UL 508; CSA C22.2 No. 142-M1987; CSA C22.2 No. 213-M1987; CE marking
UL File No.  E135462
UL Category Control No.  NRAQ
CSA File No.  012528
CSA Class No.  2252-01 + 2258-02
North America Certification  Request filed for UL and CSA
Degree of Protection  IEC: IP20, UL/CSA Type: -
Encombrements
CAO données
Plus d'informations sur les produits (liens)

Datasheet - PDF

Commentaires: (0)

Aucun commentaire sur le produit encore.

Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
  Captcha
  Écrire commentaire
Avez-vous des questions d'achat?

Si vous avez des questions d'achat , vous pouvez visiter les liens suivants ou nous envoyer un email.

S'il-vous-plaît attendez





* Les champs obligatoires

ou
