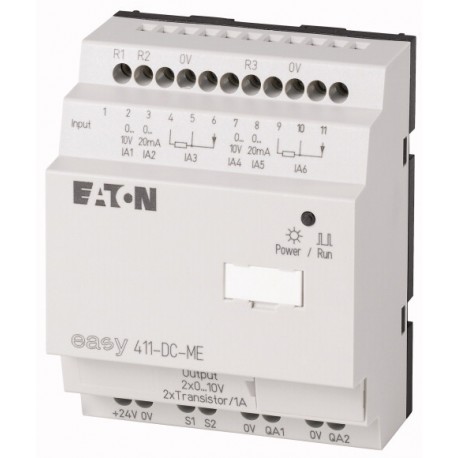

EASY411-DC-ME 116567 0004560807 EATON ELECTRIC Extension d'entrées/sorties, 24V DC, 1 entr. TOR, 6entr. anal..
EASY411-DC-ME
116567
0004560807
EATON-MOELLER
Extension d'entrées/sorties, 24V DC, 1 entr. TOR, 6entr. analog-2x(Pt100, V, mA), 2sort. TOR, 2sort. analog, easyLink
Commande industrielle API > Module logique
Relais EASY programmables et écrans MFD
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
En savoir plus
▲Extension d'entrées/sorties, 24V DC, 1 entr. TOR, 6entr. analog-2x(Pt100, V, mA), 2sort. TOR, 2sort. analog, easyLink
Extension de module logique, tension assignée d'emploi 24VDC, 1 entrée TOR 24VDC, 6 entrées analogiques utilisables comme entrées de tension (2x0-10 V), comme entrées de courant (2x0-20 mA), comme entrées sonde de température (2 Pt100)ou avec combinaison au choix, 2 sorties à transistors, 2 sorties analogiques(0-10V), utilisable via easyLink pour easy800, MFD-CP8/CP10, EC4P, EC4E, ES4P
Gamme de livraison
Gamme
Relais de commande easyRelay
Afficheurs multifonctions MFD-Titan
Afficheurs multifonctions MFD-Titan
Gamme
Système d'entrée/sortie EC4E
Automates compacts EC4P
Automates compacts EC4P
Autres appareils de la gamme
Extensions d'E/S analogiques
Fonction de base
Extensions
Description
utilisable via easyLink
Fonction
Extensions EASY...
Accessoires
Extensions d'E/S, analogiques
Entrées
Entrées Extension (nombre)
tout-ou-rien : 1 ; analogique : 6 (0–10V:2 et 0–20mA:2 et Pt100:2)
analogiques
6
Sorties
Transistor
2
Tension d’alimentation
24 V DC
Utilisation avec
easy800
EC4P
MFD-CP8...
MFD-CP10...
EC4P
MFD-CP8...
MFD-CP10...
Caractéristiques techniques
Généralités
Encombrements (L x H x P)
71.5 x 90 x 58 (4 PE) mm
Poids
0.2 kg
Résistance climatique
Température d'emploi environnante
-25 à + 55
froid selon IEC 60068-2-1
chaleur sèche selon IEC 60068-2-2 °C
froid selon IEC 60068-2-1
chaleur sèche selon IEC 60068-2-2 °C
Condensation
Eviter la condensation (prendre mesures appropriées).
Stockage [ϑ]
-40 - +70 °C
Humidité relative
5 - 95 %
Pression de l'air (service)
795 - 1080 hPa
Résistance mécanique
Degré de protection (IEC/EN 60529, EN50178, VBG4)
IP20
Vibrations (IEC/EN 60068-2-6)Amplitude constante 0.15 mm
10 - 57 Hz
Vibrations (IEC/EN 60068-2-6)Accélération constante 2 g
57 - 150 Hz
Tenue aux chocs (IEC/EN 60068-2-27) de forme demi-sinusoïdale, 15 g/11 ms
18 Chocs
Chute et culbute (IEC/EN 60068-2-31) [Hauteur de chute]
50 mm
Chute libre, appareil emballé (IEC/EN 60068-2-32)
1 m
Position de montage
verticalement
Compatibilité électromagnétique (CEM)
Catégorie de surtension/Degré de pollution
II/2
Décharges électrostatiques (ESD)Norme appliquée
IEC EN 61000-4-2, niveau 3
Décharges électrostatiques (ESD)Décharge dans l'air
8 kV
Décharges électrostatiques (ESD)Décharge au contact
6 kV
Transitoires rapides en salves
selon IEC/EN 61000-4-4
Câbles d'alimentation : 2
Câbles de signaux : 2 kV
Câbles d'alimentation : 2
Câbles de signaux : 2 kV
Ondes de choc (Surge)
2 kV (câbles d'alimentation symétriques, EASY...AC)
0,5 kV (câbles d'alimentation symétriques, EASY...DC)
selon IEC/EN 61000-4-5
0,5 kV (câbles d'alimentation symétriques, EASY...DC)
selon IEC/EN 61000-4-5
Perturbations conduites (IEC/EN 61000-4-6)
10 V
Tenue diélectrique
Tenue diélectrique
EN 50178
Alimentation
Tension assignée d'emploi [Ue]
24 DC (-15/+20%) V
Tension assignée d'emploi [Ue]
24 DC (-15/+20%) V
Plage admissible [Ue]
20.4 - 28.8 V DC
Courant d'entrée
40 mA sous Ue
2 A sous Ueavec charge
2 A sous Ueavec charge
Puissance dissipée [P]
1 W
Entrées analogiques
Nombre
6
Séparation galvanique
par interface/carte mémoire : non
Nature des entrées
Tension CC
Plage de signal
0 - 10 V DC et 0 - 20 mA et Pt100 (-50…+200°C)
Résolution
10 Bit (valeur : 0 - 1023)
Impédance d’entrée
11.2 kΩ
Précision de la valeur réelledeux appareils de série
± 3 %
Précision de la valeur réelleau sein d'un appareil
< ± 3 % %
Temps de conversion analogique/tout-ou-rien
800 ms
Courant d'entrée
< 1 mA
Longueur de câble
≦ 10, blindé M
Sorties analogiques
Nombre
2
Séparation galvanique
avec easyLink : oui
Type de sortie
Tension CC
Plage de signal
0 - 10 V DC
Courant de sortie max.
0.01 A
Impédance de charge
1 kΩ
Protection contre les courts-circuits/surcharges
Oui
Résolution
0,01 V analogique
10 Bit (valeur : 0 - 1023) tout-ou-rien
10 Bit (valeur : 0 - 1023) tout-ou-rien
Précision-25 °C/+55 °C
2 %
Précision-25 °C
1 %
Temps de conversion analogique/tout-ou-rien
200 ms
Sorties à transistors
Nombre
2
Tension assignée d'emploi [Ue]
24 V DC
Plage admissible [Ue]
20.4 - 28.8 V DC
Ondulation résiduelle
≦ 5 %
Courant d’alimentation
moy./max. 24V/2A avec signal à 0
12/22 avec signal à 1 mA
12/22 avec signal à 1 mA
Protection contre l'inversion de polarité
Oui (Attention ! En cas d'inversion de polarité au niveau de la tension d’alimentation, toute application de tension (0V ou GND) aux sorties entraîne un court-circuit.)
Séparation galvanique
avec carte mémoire : oui
Courant assigné d'emploi à l'état « 1 » en CC par voie [Ie]
1 A
Charge de lampe sans Rv par canal
5 W
Courant résiduel à l'état « 0 », par canal
< 0.1 mA
Tension de sortie max.
2.5 (à l'état 0 avec charge externe < 10 MΩ)
U = Ue- 1 V (avec signal à 1 si Ie= 0.5 A) V
U = Ue- 1 V (avec signal à 1 si Ie= 0.5 A) V
Protection contre les courts-circuits
Oui, thermique (évaluation effectuée via les entrées de diagnostic R16)
Courant de déclenchement sur court-circuit pour Ra≦ 10 mΩ
1.4 ≦Ie≦ 4 A
Courant de court-circuit total
8 A
Courant de court-circuit de crête
16 A
Coupure thermique
Oui
Fréquence de commutation max. en cas de charge ohmique constante
40000 Man./h
Mise en parallèle des sortiesen cas de charge ohmique, de charge inductive avec circuit de protection externe, de combination au sein d'un groupe
Q1 et Q2
Mise en parallèle des sortiesNombre de sorties [max.]
2
Mise en parallèle des sortiesCourant global max.
2 (Attention ! Les sorties doivent être commandées simultanément et durant un laps de temps identique. ) A
Affichage d'état des sorties
Afficheur à cristaux liquides (si existant)
Tension d'alimentation UAux
Protection contre l'inversion de polarité
Oui (Attention ! En cas d'inversion de polarité au niveau de la tension d’alimentation, toute application de tension (0V ou GND) aux sorties entraîne un court-circuit.)
Vérification de la conception selon IEC/EN 61439
Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
0 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
1 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+55 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Les exigences de la norme produit sont respectées.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 7.0
Commande industrielle API (EG000024) / Module logique (EC001417)
Electricité, Electronique, Automatisation et Commande / Commande / Automate programmable industriel (API) / Module logique ([email protected] [AKE539014])
tension d'alimentation CA 50 Hz
0 - 0 V
tension d'alimentation CA 60 Hz
0 - 0 V
tension d'alimentation CC
20.4 - 28.8 V
type de tension d’alimentation
DC
courant de commutation
0.5 A
nombre d’entrées analogiques
6
nombre de sorties analogiques
2
nombre d’entrées numériques
1
nombre de sorties numériques
2
avec sortie de relais
non
nombre d'interfaces matérielles Industrial Ethernet
0
nombre d'interfaces matérielles PROFINET
0
nombre d'interfaces matérielles en série RS-232
0
nombre d'interfaces matérielles en série RS-422
0
nombre d'interfaces matérielles en série RS-485
0
nombre d'interfaces matérielles en série TTY
0
nombre d'interfaces matérielles USB
0
nombre d'interfaces matérielles parallèles
0
nombre d'interfaces matérielles Wireless
0
nombre d'autres interfaces matérielles
1
avec interface optique
non
protocole pris en charge pour TCP/IP
non
protocole pris en charge pour PROFIBUS
non
protocole pris en charge pour CAN
non
protocole pris en charge pour INTERBUS
non
protocole pris en charge pour ASI
non
protocole pris en charge pour KNX
non
protocole pris en charge pour MODBUS
non
protocole pris en charge pour Data-Highway
non
protocole pris en charge pour DeviceNet
non
protocole pris en charge pour SUCONET
non
protocole pris en charge pour LON
non
protocole pris en charge pour PROFINET IO
non
protocole pris en charge pour PROFINET CBA
non
protocole pris en charge pour SERCOS
non
protocole pris en charge pour Foundation Fieldbus
non
protocole pris en charge pour EtherNet/IP
non
protocole pris en charge pour AS-Interface Safety at Work
non
protocole pris en charge pour DeviceNet Safety
non
protocole pris en charge pour INTERBUS-Safety
non
protocole pris en charge pour PROFIsafe
non
protocole pris en charge pour SafetyBUS p
non
protocole pris en charge pour autres systèmes de bus
non
standard radio Bluetooth
non
standard radio WLAN 802.11
non
standard radio GPRS
non
standard radio GSM
non
standard radio UMTS
non
maître IO-Link
non
capacité de redondance
non
avec affichage
non
indice de protection (IP)
IP20
appareil de base
non
évolutif
non
appareil d'extension
oui
avec minuterie
non
montage possible sur barres profilées
oui
montage mural/direct possible
oui
encastrement frontal possible
non
montage sur rack possible
non
adapté aux fonctions de sécurité
non
catégorie selon EN 954-1
sans
SIL conformément à IEC 61508
sans
niveau de performance selon EN ISO 13849-1
sans
matériel associé (Ex ia)
non
matériel associé (Ex ib)
non
catégorie de protection contre les explosions pour le gaz
sans
catégorie de protection contre les explosions pour la poussière
sans
largeur
71.5 mm
hauteur
90 mm
profondeur
58 mm
Homologations
Product Standards
IEC/EN see Technical Data; UL 508; CSA C22.2 No. 142-M1987; CSA C22.2 No. 213-M1987; CE marking
UL File No.
E135462
UL Category Control No.
NRAQ, NRAQ7
CSA File No.
165628
CSA Class No.
2252-01 + 2258-02
North America Certification
Request filed for UL and CSA
Degree of Protection
IEC: IP20, UL/CSA Type: -
Encombrements
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF EATON SAFETY LOGIC EN.pdf | 2 Mbytes |
|
| EASY411-DC-ME 0004560807 116567 FR_116567.pdf | 227 Kbytes |
|
Commentaires: (0) ▲
Aucun commentaire sur le produit encore.
Écrire commentaire
Sous forme de peau
| Score: |
|
| Nom: | |
| Email: | |
| Titre: | |
| Commentaire: | |
| Recommandez-vous acheter ce produit? | |
|
|
|
| Écrire commentaire | |
Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
