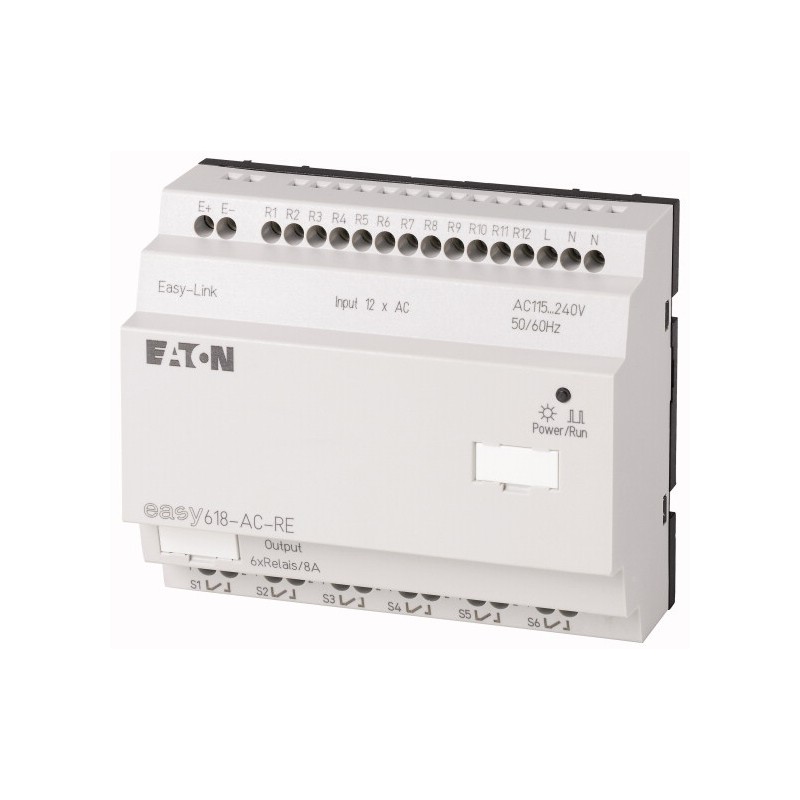

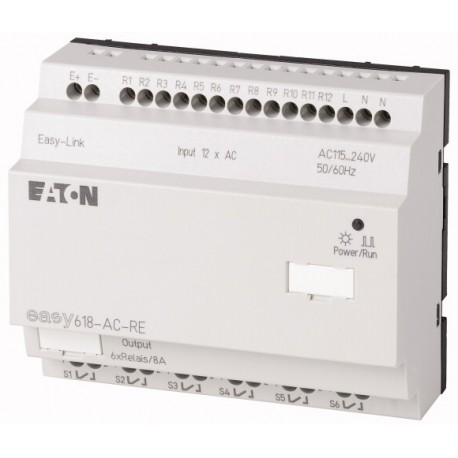

Température d'emploi environnante
-25 à + 55
froid selon IEC 60068-2-1
chaleur sèche selon IEC 60068-2-2 °C
Condensation
Eviter la condensation (prendre mesures appropriées).
Humidité relative
5 - 95 %
Pression de l'air (service)
795 - 1080 hPa
Degré de protection (IEC/EN 60529, EN50178, VBG4)
IP20
Vibrations (IEC/EN 60068-2-6)Amplitude constante 0.15 mm
10 - 57 Hz
Vibrations (IEC/EN 60068-2-6)Accélération constante 2 g
57 - 150 Hz
Tenue aux chocs (IEC/EN 60068-2-27) de forme demi-sinusoïdale, 15 g/11 ms
18 Chocs
Chute et culbute (IEC/EN 60068-2-31) [Hauteur de chute]
50 mm
Chute libre, appareil emballé (IEC/EN 60068-2-32)
1 m
Position de montage
verticalement
Compatibilité électromagnétique (CEM)
Catégorie de surtension/Degré de pollution
II/2
Décharges électrostatiques (ESD)Norme appliquée
IEC/EN 61000-4-2, Level 3
Décharges électrostatiques (ESD)Décharge dans l'air
8 kV
Décharges électrostatiques (ESD)Décharge au contact
6 kV
Transitoires rapides en salves
selon IEC/EN 61000-4-4
Câbles d'alimentation : 2
Câbles de signaux : 2 kV
Ondes de choc (Surge)
2 kV (câbles d'alimentation symétriques, EASY...AC)
0,5 kV (câbles d'alimentation symétriques, EASY...DC)
selon IEC/EN 61000-4-5
Perturbations conduites (IEC/EN 61000-4-6)
10 V
Tenue diélectrique
EN 50178
Tension assignée d'emploi [Ue]
100/110/115/120/230/240 AC (-15/+10%) V
Tension assignée d'emploi [Ue]
100/110/115/120/230/240 AC (+10/-15 %) V
Plage admissible [Ue]
85 - 264 V AC
Puissance dissipée [P]
10 VA en moy. sous 115/120 V AC
10 VA en moy. sous 115/230 V AC
Entrées tout-ou-rien 115/230 V AC
Visualisation d'état
LCD-Display
Séparation galvanique
avec les sorties : oui
Tension d'entrée (de forme sinusoïdale) [Ue]
Etat 0 : 0 - 40
Etat 1 : 79 - 264 V AC
Fréquence assignée
50/60 Hz
Courant d'entrée à l'état « 1 »Courant d’entrée avec signal à 1
12 x 0.25 (R1 à R12) mA
Courant d'entrée à l'état « 1 »sous 230 V AC, 50 Hz
12 x 0.5 (R1 à R12) mA
Temporisation
80⁄66⅔ (0 -> 1/1 -> 0, anti-rebondissement ACTIVÉ 50/60Hz, I1 - I6, I9 - I12, R1 - R12)
20⁄16⅔ (0 -> 1/1 -> 0, anti-rebondissement DÉSACTIVÉ 50/60Hz, I1 - I6, I9 - I12, R1 - R12)
80⁄66⅔ (1 -> 0, anti-rebondissement ACTIVÉ 50/60Hz, I7, I8)
20⁄16⅔ (1 - 0, I7, I8, anti-rebondissement désactivé 50/60Hz)
80⁄66⅔ (0 - 1, I7, I8, anti-rebondissement activé 50/60Hz)
20⁄16⅔ (0 - 1, I7, I8, anti-rebondissement désactivé 50/60Hz) ms
Longueur de câble
en moyenne 40 R1 à R12 (max. admissible par entrée)
en moyenne 40 I1 à I6 (max. admissible par entrée)
en moyenne 100 I7, I8 (max. admissible par entrée)
en moyenne 40 I9 à I12 (max. admissible par entrée) M
Mise en parallèle de sorties pour augmentation de la puissance
Non autorisée
Protection d'un relais de sortie
Disjoncteur de protection ligne B16 ou fusible 8 A (T)
Séparation galvanique
avec l'alimentation : oui
par rapport aux entrées : oui
En groupes
Séparation de sécurité selon EN 50178: 300 V AC
Isolation de base : 600 V AC
Longévité mécanique [manœuvres]
10 x 106
Circuits électriquesCourant thermique conventionnel (10 A UL)
8 A
Circuits électriquesRecommandés pour charge cicontre sous 12 V AC/DC
> 500 mA
Circuits électriquesProtection contre les courts-circuits, cos ϕ = 1, caractéristique B16 sous 600 A
16 A
Circuits électriquesProtection contre les courts-circuits, cos ϕ = 0.5 à 0.7 ; caractéristique B16 sous 900 A
16 A
Circuits électriquesTension assignée de tenue aux chocs Uimpcontact-bobine
6 kV
Circuits électriquesTension assignée d'emploi [Ue]
250 V AC
Tension assignée d'isolement [Ui]
250 V AC
Séparation de sécurité selon EN 50178
300 entre bobine et contact
300 entre deux contacts V AC
Pouvoir de coupureAC-15, 250 V AC, 3 A (600 man./h) [manœuvres]
300000
Pouvoir de coupureDC-13, L/R ≦ 150 ms, 24 V DC, 1 A (500 S/h) [manœuvres]
200000
Charge des lampes à incandescence1000 W sous 230/240 V AC [manœuvres]
25000
Charge des lampes à incandescence500 W sous 115/120 V AC [manœuvres]
25000
Charge des tubes fluorescentsCharge tubes fluorescents 10 x 58 W sous 230/240 V ACavec ballast [manœuvres]
25000
Charge des tubes fluorescentsCharge tubes fluorescents 10 x 58 W sous 230/240 V ACnon compensés [manœuvres]
25000
Charge des tubes fluorescents1 x 58 sous 230/240 V AC, compensés de manière classique [manœuvres]
25000
Fréquence de commutationNombre de manœuvres mécaniques
10 x 106
Fréquence de commutationFréquence de commutation
10 Hz
Fréquence de commutationCharge ohmique (des lampes à incandescence, par ex.)
2 Hz
Fréquence de commutationCharge inductive
0.5 Hz
UL/CSACourant ininterrompu sous 240 V AC
10 A
UL/CSACourant ininterrompu sous 24 V DC
8 A
UL/CSAACControl Circuit Rating Codes (catégorie d'emploi)
B 300 Light Pilot Duty
UL/CSAACTension assignée d'emploi max.
300 V AC
UL/CSAACcourant thermique ininterrompu max. cos ϕ = 1 sous B 300
5 A
UL/CSAACpuissance apparente max. à la fermeture/à la coupure (Make/Break)cos ϕ = 1 sous B 300
3600/360 VA
UL/CSADCControl Circuit Rating Codes (catégorie d'emploi)
R 300 Light Pilot Duty
UL/CSADCTension assignée d'emploi max.
300 V DC
UL/CSADCCourant thermique ininterrompu max. sous R 300
1 A
UL/CSADCPuissance apparentemax. à la fermeture/à la coupure (Make/Break) sous R 300
28/28 VA
